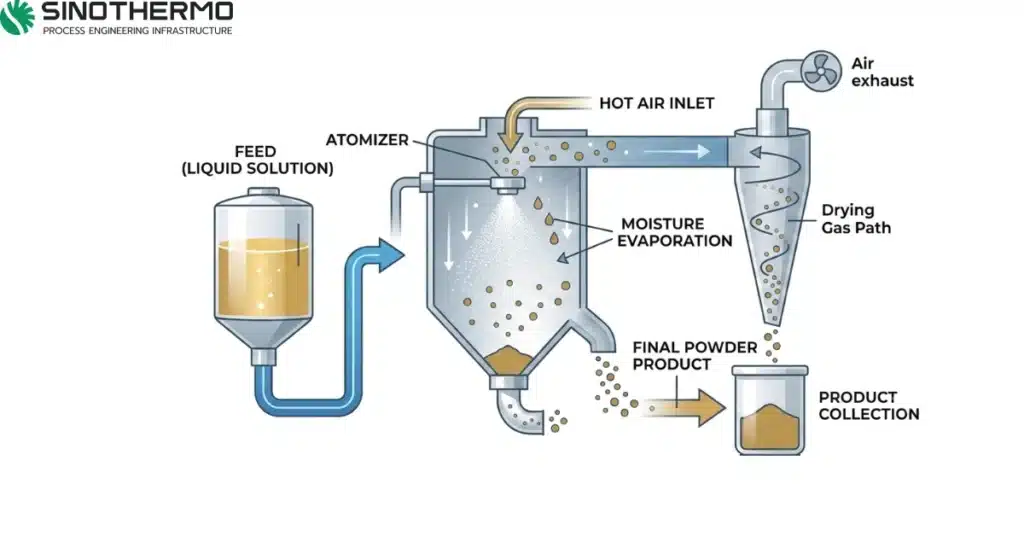

خشککردن اسپری با اتمیزهکردن مایع به میلیونها قطره ریز و خشککردن آنها در جریان هوای گرم کار میکند و محلول، سوسپانسیون یا امولسیون را طی چند ثانیه به پودر خشک تبدیل میکند. از آنجا که هر قطره سطح تماس بسیار بزرگی دارد و تبخیر سطح آن را خنک نگه میدارد، خشککردن اسپری هم بسیار سریع است و هم به اندازه کافی ملایم برای مواد حساس به حرارت مانند شیر، قهوه، آنزیمها و مواد مؤثره دارویی.
این ترکیب — خشکشدن آنی بههمراه دمای سطحی بسیار پایینتر از هوای ورودی — دلیلی است که خشککردن اسپری به مرحله تبدیل پیشفرض برای بسیاری از مسائل تبدیل مایع به پودر تبدیل شده است. همین موضوع دلیل اهمیت جزئیات نیز هست: یک خوراک واحد میتواند بسته به تنظیمات اتمایزر، جریان هوا و دماها، پودری ریز و چسبنده، گرانولی درشت و روان، یا محمولهای سوخته و خارج از مشخصات تولید کند. این راهنما چهار مرحله فرآیند را بررسی میکند، فیزیک محافظت از محصولات حساس را توضیح میدهد، پیکربندیهای جریان هوا را مقایسه میکند و دقیقاً نشان میدهد کدام متغیرهای فرآیندی را میتوان برای رسیدن به مشخصات هدف پودر تنظیم کرد. برای بررسی جامع دستگاهها، مقیاس و هزینه با رویکرد خریدار، به راهنمای همراه دستگاه خشککن اسپری مراجعه کنید.

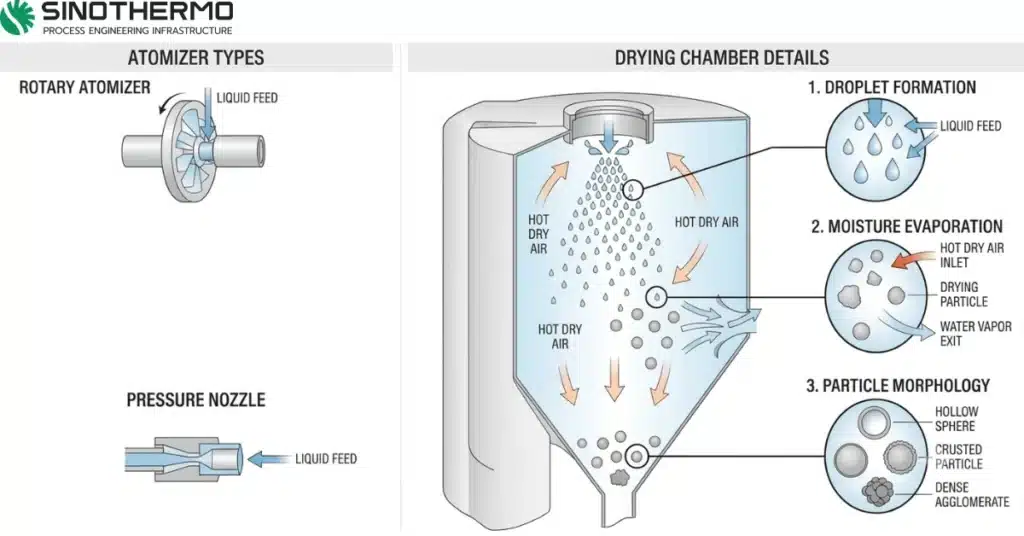

چهار مرحله خشککردن اسپری
هر خشککن اسپری، صرفنظر از اندازه یا برند، از همان توالی چهار مرحلهای پیروی میکند. درک هر مرحله سریعترین راه برای پاسخ به این سؤال است که «خشککردن اسپری چگونه کار میکند» — و همچنین برای عیبیابی زمانی که پودر نهایی با انتظار شما متفاوت است.
- 1.اتمیزاسیون — خوراک مایع تحت جریان کنترلشده پمپاژ شده و با استفاده از یک اتمایزر گریز از مرکز (دوار) پرسرعت یا یک نازل فشار بالا به قطرات ریز تبدیل میشود. اندازه قطره تأثیرگذارترین متغیر در کل فرآیند است: قطرات کوچکتر سطح تماس بیشتری نسبت به جرم دارند، سریعتر خشک میشوند و پودر ریزتری تولید میکنند. بنابراین اتمیزاسیون عملاً توزیع اندازه ذرات را حتی پیش از ورود قطره به منطقه خشککردن تعیین میکند. یک دیسک دوار که با سرعت بالا میچرخد، مایع را به نواری باریک و یکنواخت از قطرات تبدیل میکند؛ در حالی که یک نازل فشار، خوراک را از میان روزنهای کوچک عبور میدهد تا قطراتی درشتتر و روانتر تولید کند.
- 2.تماس قطره با هوا — قطرات بلافاصله با جریان کنترلشده هوای گرم درون محفظه خشککردن مواجه میشوند. از آنجا که میلیونها قطره بهطور همزمان پخش میشوند، سطح تماس مجموع آنها بسیار بزرگ است — که اغلب معادل صدها مترمربع سطح تبخیر در یک برج واحد است. همین موضوع است که امکان انتقال حرارت و رطوبت را تقریباً آنی میسازد. هندسه پخشکننده هوا و جهت جریان هوا (که در ادامه بررسی میشود) تعیین میکند این تماس تا چه حد یکنواخت و ملایم رخ میدهد.
- 3.خشکشدن (تبخیر) — رطوبت طی چند ثانیه، و گاهی کسری از ثانیه، از هر قطره تبخیر میشود. در این بازه زمانی، خنکسازی تبخیری دمای سطح قطره را بسیار پایینتر از دمای هوای ورودی نگه میدارد. با کاهش رطوبت سطحی، یک پوسته جامد شکل میگیرد و ذره شکل نهایی خود را میگیرد — کرههای توخالی، اشکال فرورفته شبیه «کشمش چروکیده»، یا جامدهای متراکم، بسته به خوراک و نرخ خشککردن.
- 4.جداسازی و جمعآوری — پودر خشک از هوای خروجی که اکنون مرطوب شده، توسط یک سیکلون، یک فیلتر کیسهای یا هر دو بهصورت سری جدا میشود. پودر بهعنوان محصول نهایی تخلیه میشود در حالی که هوای مصرفشده خارج یا بازچرخانی میگردد. بازیابی ذرات ریز در این مرحله مستقیماً بر بازده تأثیر میگذارد، بنابراین سامانه جداسازی امری فرعی نیست — بلکه بخشی از سیستم کیفیت محصول است.
چرا خشککردن اسپری از مواد حساس به حرارت محافظت میکند
متداولترین سؤال پس از «خشککردن اسپری چگونه کار میکند» این است که چرا جریان هوای گرم — که معمولاً دمای ورودی آن بین ۱۵۰ تا ۳۰۰ درجه سانتیگراد است — باعث پختهشدن پروتئینها، ویتامینها، طعمدهندهها یا مواد مؤثره دارویی نمیشود. پاسخ در پدیده خنکسازی تبخیری نهفته است. تا زمانی که قطره حاوی رطوبت آزاد باشد، انرژی دریافتی از هوای گرم صرف تبخیر همان آب میشود، نه گرمکردن مواد جامد. سطح قطره مانند یک دماسنج تر عمل میکند و دمای آن دهها درجه پایینتر از هوای اطراف باقی میماند.
Two factors reinforce this protection. First, residence time in the drying zone is only seconds, so even after the droplet dries and its temperature begins to rise toward the outlet air temperature, there is very little time for thermal degradation. Second, it is the outlet temperature — typically far lower than the inlet — that the finished powder actually experiences, and that outlet value is what a good process engineer controls to protect the product. This is why milk retains its solubility, coffee keeps its aroma, enzymes keep their activity, and inhalable pharmaceutical powders keep their potency after spray drying.
جریان هوای همجهت در مقابل جریان مختلط/مخالفجهت
جهت حرکت قطرات و هوای داغ در داخل محفظه، یکی از مهمترین عواملی است که هم بر ملایمت فرآیند و هم بر رطوبت باقیمانده تأثیر میگذارد.
| جریان هوا | نحوه عملکرد | بهترین کاربرد برای | نقطهی مصالحه |
|---|---|---|---|
| همجهت (Co-current) | هوا و قطرات در یک جهت حرکت میکنند؛ داغترین هوا با مرطوبترین قطرات برخورد میکند و خشکترین پودر با خنکترین هوا در تماس قرار میگیرد | مواد غذایی و دارویی حساس به حرارت — شیر، قهوه، آنزیمها، APIها | ملایمترین گزینه؛ ممکن است رطوبت باقیمانده کمی بیشتر باشد |
| خلافجهت (Counter-current) | هوا و قطرات در جهتهای مخالف حرکت میکنند؛ خشکترین پودر با داغترین هوا برخورد میکند | پودرهای درشت، مقاوم و پایدار حرارتی (برخی مواد شوینده، سرامیکها) | رطوبت باقیمانده کمتر، اما پودر نزدیک خروجی در معرض هوای داغتر قرار میگیرد |
| جریان ترکیبی | ترکیبی از هر دو حالت، اغلب با نازل فوارهای در یک برج فشرده | گرانولهای درشت در جایی که فضای نصب محدود است | قرارگیری حرارتی متوسط؛ الگوی جریان پیچیدهتر |
برای مهندسان صنایع غذایی و دارویی خارج از کشور که بخش عمده درخواستهای خشککردن اسپری را تشکیل میدهند، جریان همسو بهعنوان حالت پیشفرض استاندارد در نظر گرفته میشود، زیرا بیشترین محافظت حرارتی را فراهم میکند. جریان مخالف و جریان ترکیبی زمانی مشخص میشوند که ماده مقاوم باشد و اولویت، خارجکردن آخرین مقادیر رطوبت باشد.
چه چیزی پودر نهایی را تعیین میکند؟
خشککردن اسپری به این دلیل جذاب است که مشخصات پودر نهایی قابل تنظیم است. وقتی بدانید کدام پارامتر کدام ویژگی را کنترل میکند، میتوانید به سمت هدف مشخصی مهندسی کنید، نه اینکه هر آنچه بهدست آمد را بپذیرید. روابط اصلی به شرح زیر است:
- اتمیزاسیون (سرعت دیسک یا فشار نازل) → اندازه ذرات. سرعت دورانی بالاتر یا فشار نازل بالاتر → قطرات ریزتر → پودر ریزتر.
- غلظت خوراک (میزان مواد جامد) → اندازه ذرات و چگالی تودهای. مواد جامد بیشتر معمولاً ذراتی بزرگتر و متراکمتر ایجاد کرده و بازده انرژی را بهبود میبخشد، اما ویسکوزیته را افزایش میدهد.
- دمای ورودی/خروجی → رطوبت باقیمانده و دمای محصول. دمای خروجی، عامل اصلی کنترل رطوبت نهایی است؛ در حالی که دمای ورودی و جریان هوا، نرخ خشکشدن را تعیین میکنند.
- الگوی جریان هوا → میزان مواجهه حرارتی برای محصولات حساس (به جدول بالا مراجعه کنید).
- ویسکوزیته خوراک و مواد فعال سطحی → شکلگیری قطرات و مورفولوژی ذرات (توخالی یا توپر).
A useful mental model: atomization and feed set what the particle is, while temperature and airflow set how gently it gets there. Get both sides right and the same tower can make everything from an ultrafine inhalation powder to a coarse instant-beverage granule.
کاربردهای خشککردن اسپری
خشککردن اسپری طیف گستردهای از صنایع را در بر میگیرد، زیرا تقریباً هر مایع قابلپمپاژی میتواند در اصل به پودر تبدیل شود. کاربردهای رایج آن عبارتاند از:
- مواد غذایی: شیر خشک، قهوه فوری، طعمدهندهها، پروتئینهای گیاهی، پودر شیر نارگیل، پودر تخممرغ
- داروسازی: مواد مؤثره دارویی (API)، مواد کمکی، پودرهای استنشاقی، مواد فعال کپسولهشده، دیسپرسیونهای آمورف
- شیمیایی: کاتالیستها، سرامیکها، رنگها، پیگمنتها، مواد شوینده
- انرژی نو: مواد کاتد و پیشماده باتری لیتیومی، جایی که شکل کروی و کنترل دقیق اندازه ذرات از اهمیت حیاتی برخوردار است
اگر ماده خاص شما در این فهرست قرار ندارد، دقیقاً همین موضوعی است که یک آزمایش پایلوت آن را مشخص میکند — به بخش مهندسی فرآیند در ادامه مراجعه کنید. برای نگاهی گستردهتر به فناوریهای خشککردن فراتر از خشککردن اسپری، راهنمای تجهیزات خشککردن صنعتی روشهای جابجایی، رسانشی و خلأ را در کنار هم مقایسه میکند.
انواع خشککنهای اسپری (مرجع سریع)
| نوع | اتمایزر | بهترین کاربرد | سری SINOTHERMO |
|---|---|---|---|
| گریز از مرکز (دوار) | دیسک چرخان با سرعت بالا | پودر ریز و یکنواخت؛ تحملپذیر در برابر تغییرات خوراک | خشککن اسپری گریز از مرکز (LPG) |
| نازل فشاری | نازل فشار بالا | گرانولهای درشتتر و آزادروان | خشککن اسپری فشاری (YPG) |
| دو مرحلهای / عصاره | نازل + بستر سیال یکپارچه | عصارههای حساس به حرارت؛ ظرفیت تولید بالاتر | خشککن اسپری عصاره (ZLPG) |
در مواردی که بازیابی حلالها ضروری است یا باید فضای فرآیند بیاثر (اینرت) نگه داشته شود، خشککن اسپری گردش بسته گاز خشککننده را در یک مدار بسته نیتروژنی به گردش درمیآورد. اگر خوراک شما بهجای مایع قابلپمپاژ، خمیر یا کیک فیلتر است، خشککردن اسپری ابزار مناسبی نیست — یک خشککن اسپین فلاش یا خشککن پنوماتیک برای این موارد کاربرد دارد. همچنین وقتی خشککردن اسپری پودری با رطوبت اندکی بالاتر از حد هدف باقی میگذارد، یک خشککن بستر سیال در مرحله پاییندستی بهعنوان پرداخت نهایی استاندارد به کار میرود.
اشتباهات رایجی که باید از آنها اجتناب کرد
حتی یک خشککن اسپری با ساخت مناسب نیز در صورت پیکربندی نادرست فرآیند، نتیجه رضایتبخشی نخواهد داشت. اشتباهات تکرارشوندهای که در میان مهندسان تازهکار در حوزه خشککردن اسپری مشاهده میکنیم عبارتاند از:
- تعقیب کورکورانه دمای خروجی پایین. دمای بیشازحد پایین باعث میشود پودر مرطوب و چسبنده از برج خارج شود، به دیوارهها بچسبد و در انبار کلوخه شود. دمای خروجی باید متناسب با رفتار انتقال شیشهای (glass-transition) و چسبندگی ماده تنظیم شود، نه صرفاً به حداقل رسانده شود.
- نادیده گرفتن غلظت جامدات خوراک. تغذیه رقیق، انرژی را در تبخیر آبی هدر میدهد که میتوانست پیش از این با روشهای ارزانتری (مانند تبخیر یا تغلیظ غشایی) حذف شود، و پودری ریزتر و کمچگالتر تولید میکند. خوراک را تا جایی که ویسکوزیته اجازه میدهد، پیش از اسپری غلیظ کنید.
- کوچک در نظر گرفتن سیستم جداسازی. یک سیکلون بهتنهایی غالباً اجازه میدهد ذرات ریز فرار کنند، که هم راندمان را کاهش میدهد و هم مشکل انتشار آلاینده ایجاد میکند. پودرهای ریز یا باارزش معمولاً به یک فیلتر کیسهای بعد از سیکلون نیاز دارند.
- غفلت از تجمع مواد روی دیواره و چسبندگی. قندهای آمورف و برخی عصارهها در بازه دمایی باریکی چسبناک میشوند. این یک مشکل فرمولاسیون و فرآیند است — استفاده از حاملهایی مانند مالتودکسترین، طراحیهای ایرلوم یا دیواره خنک، و کنترل دقیق دمای خروجی، همگی کمککننده هستند.
- صرفنظر کردن از آزمایش پایلوت. تعیین مشخصات یک برج در مقیاس کامل تنها بر اساس برگه فنی، پرهزینهترین اشتباه ممکن است. رفتار خشکشدن قطرات، شکلگیری مورفولوژی و چسبندگی بهسختی از روی شیمی خوراک قابل پیشبینی هستند — این موارد باید اندازهگیری شوند.
از نیمکت آزمایشگاه تا تولید: گام مهندسی فرآیند
شکاف میان «این مایع باید اسپری خشک شود» و «این برج بهطور قابلاعتماد در مقیاس تناژی، پودر منطبق با استاندارد تولید میکند» با پایلوتگیری از بین میرود. اینجاست که SINOTHERMO متفاوت از یک تأمینکننده کاتالوگی عمل میکند. SINOTHERMO — زیرساخت مهندسی فرآیند. ما مسئله فرآیند را حل میکنیم، نه فقط یک دستگاه میفروشیم.
ماده خود را به آزمایشگاه پایلوت داخلی ما بیاورید تا پیش از تعیین مشخصات، آن را آزمایش کنیم: خوراک واقعی شما را اتمیزه میکنیم، دماهای ورودی و خروجی را بررسی میکنیم، جریان همجهت را در برابر جریان ترکیبی میسنجیم، و پودری را که واقعاً دریافت خواهید کرد اندازهگیری میکنیم — اندازه ذرات، چگالی تودهای، رطوبت باقیمانده، روانروانی و بازده. با پشتوانه بیش از ۲۰ سال تجربه، مهندسان ما این نتایج پایلوت را به یک برج تولیدی تبدیل میکنند که پارامترهای آن شناختهشده و اثباتشدهاند — نه فرضی. سفارشیسازی بالا به این معناست که اتمایزر، منبع حرارتی، جنس مصالح ساخت (304 در برابر 316L)، پیکربندی جریان هوا و خشککردن مرحله دوم، همگی متناسب با خوراک شما تعیین میشوند، نه بر اساس یک مدل استاندارد.
نتیجهگیری
پس، اسپری درایینگ چگونه کار میکند؟ یک مایع به میلیونها قطره تبدیل میشود، با هوای گرم در یک محفظه برخورد میکند، در عرض چند ثانیه به پودر خشک تبدیل میشود در حالی که خنکسازی تبخیری از مواد جامد محافظت میکند، و سپس جدا و جمعآوری میشود — چهار مرحله که در هر گام قابل تنظیم است تا به پودر هدف شما برسد.
فیزیک این فرآیند جهانی است؛ نتیجه نهایی در گرو تنظیم درست پارامترهای مخصوص ماده شماست. مطمئن نیستید که مایع شما قابل اسپری درایینگ است یا چه پودری از آن به دست میآید؟ خوراک خود را برای ما ارسال کنید و آزمایشگاه پایلوت ما پاسخ را به شما خواهد گفت، همراه با اعداد واقعی، پیش از آنکه برای خرید دستگاه تصمیم بگیرید.
✉️ mark.gu@sinothermo.com · 🌐 www.sinothermo.com
SINOTHERMO — زیرساخت مهندسی فرآیند.
سوالات متداول
اسپری درایینگ به زبان ساده چگونه کار میکند؟
یک مایع به قطرات ریز تبدیل و اسپری میشود، این قطرات با هوای گرم برخورد میکنند، رطوبت در عرض چند ثانیه تبخیر میشود، و پودر خشک حاصل از هوا جدا شده و بهعنوان محصول نهایی جمعآوری میشود.
چهار مرحله اسپری درایینگ کداماند؟
اتمیزاسیون، تماس قطره با هوا، خشککردن (تبخیر) و جداسازی/جمعآوری. اتمیزاسیون اندازه ذرات را تعیین میکند، تماس با هوا انتقال سریع گرما و رطوبت را ایجاد میکند، تبخیر آب را حذف میکند و یک سیکلون یا فیلتر کیسهای پودر را جمعآوری میکند.
چرا اسپری درایینگ به محصولات حساس به حرارت آسیب نمیرساند؟
تا زمانی که قطره هنوز رطوبت دارد، تبخیر سطح آن را خنک نگه میدارد و دمای محصول را بسیار پایینتر از دمای هوای ورودی گرم حفظ میکند. پودر نهایی تنها دمای پایینتر خروجی را تجربه میکند، و کل فرآیند تنها چند ثانیه طول میکشد — بنابراین پروتئینها، ویتامینها، طعمدهندهها و مواد فعال دارویی سالم باقی میمانند.
تفاوت اسپری درایینگ همجهت و ضدجریان چیست؟
در خشککردن همجهت، هوا و قطرات در یک جهت حرکت میکنند، بنابراین داغترین هوا با مرطوبترین قطرات برخورد میکند — ملایمترین گزینه و استاندارد برای محصولات غذایی و دارویی حساس به حرارت. خشککردن ضدجریان به رطوبت باقیمانده کمتری میرسد اما پودر نهایی را در معرض هوای گرمتری قرار میدهد.
چه عواملی خواص نهایی پودر را تعیین میکنند؟
عمدتاً چهار متغیر: اتمیزاسیون (سرعت دیسک یا فشار نازل) اندازه ذرات را تعیین میکند؛ درصد جامدات خوراک اندازه و چگالی تودهای را تعیین میکند؛ دمای ورودی/خروجی رطوبت باقیمانده و دمای محصول را تعیین میکند؛ و الگوی جریان هوا میزان مواجهه حرارتی محصولات حساس را تعیین میکند.
چه محصولاتی با اسپری درایینگ تولید میشوند؟
شیر خشک، قهوه فوری، طعمدهندهها، پروتئینهای گیاهی، مواد فعال دارویی و پودرهای استنشاقی، کاتالیزورها، سرامیکها، رنگها، شویندهها، و مواد کاتد و پیشساز باتری لیتیومی.
چگونه بفهمم مایع من قابل اسپری درایینگ است؟
روش قابل اعتماد، انجام یک آزمایش پایلوت است. آزمایشگاه پایلوت داخلی SINOTHERMO خوراک واقعی شما را اتمیزه میکند، دما و جریان هوا را آزمایش میکند و خروجی واقعی پودر — شامل اندازه ذرات، رطوبت، چگالی و بازده — را پیش از تعیین مشخصات هرگونه دستگاه در مقیاس کامل، اندازهگیری میکند.
