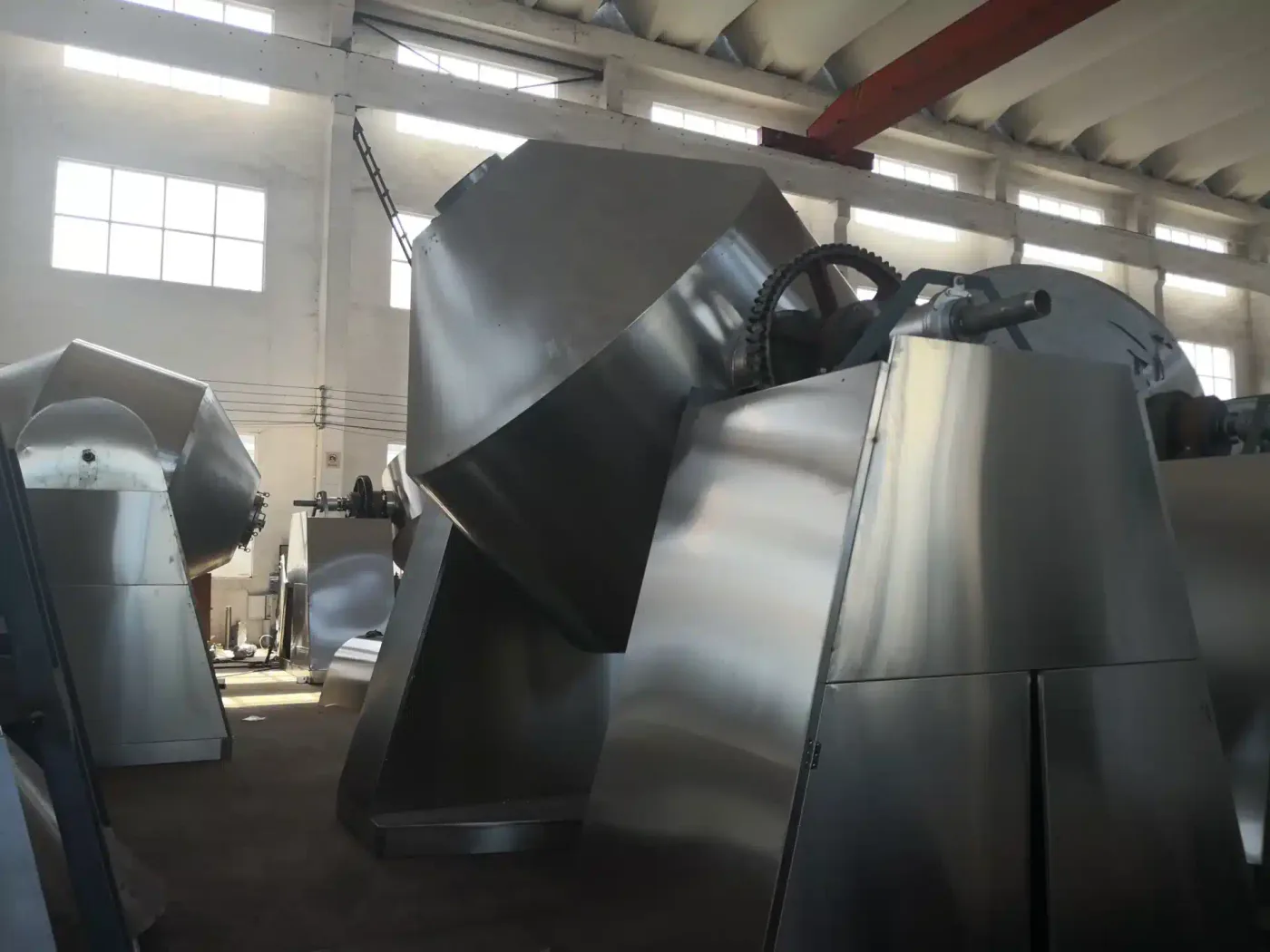

یک خشککن مخروطی دوگانه — که خشککن مخروط چرخان خلاء نیز نامیده میشود — یک خشککن دستهای است که کل مخزن آن به شکل مخروط دوگانه تحت خلاء میچرخد. غلتیدن مداوم ماده را در برابر دیواره گرمشده تجدید میکند و انتقال حرارتی بسیار بهتر از یک خشککن ساکن فراهم میکند در حالی که آسیب بسیار کمی به ذرات وارد میکند. این خشککن برای پودرها و کریستالهای با جریان آزاد، بهویژه محصولات دارویی و شیمیایی ظریف خیس از حلال مناسب است.
خشککن مخروطی دوگانه چگونه کار میکند؟
مخزن پر میشود، آببندی میشود و تخلیه هوا میشود. یک ژاکت گرمشده با آب داغ، بخار یا روغن حرارتی دیواره را گرم میکند در حالی که مخزن به آرامی میچرخد و ماده را میغلتاند. تحت خلاء، رطوبت یا حلال بسیار پایینتر از نقطه جوش خود در فشار اتمسفر میجوشد، که به محصولات حساس اجازه میدهد در دمای پایین بدون تجزیه حرارتی خشک شوند. بخار برای بازیابی به یک کندانسور کشیده میشود — مهم زمانی که حلال قابل اشتعال، ارزشمند یا از نظر زیستمحیطی تحت قانون است. از آنجا که کل پوسته میچرخد نه یک همزن داخلی، هر بخش از بار بهنوبت در معرض دیواره گرمشده قرار میگیرد، بنابراین دسته بهطور یکنواخت خشک میشود بهجای تشکیل نقاط داغ یا مناطق مرده. پس از اتمام خشککردن، هندسه مخروط دسته را از طریق یک شیر پایینی تقریباً بهطور کامل تخلیه میکند.
خشککن مخروطی دوگانه برای چه استفاده میشود؟

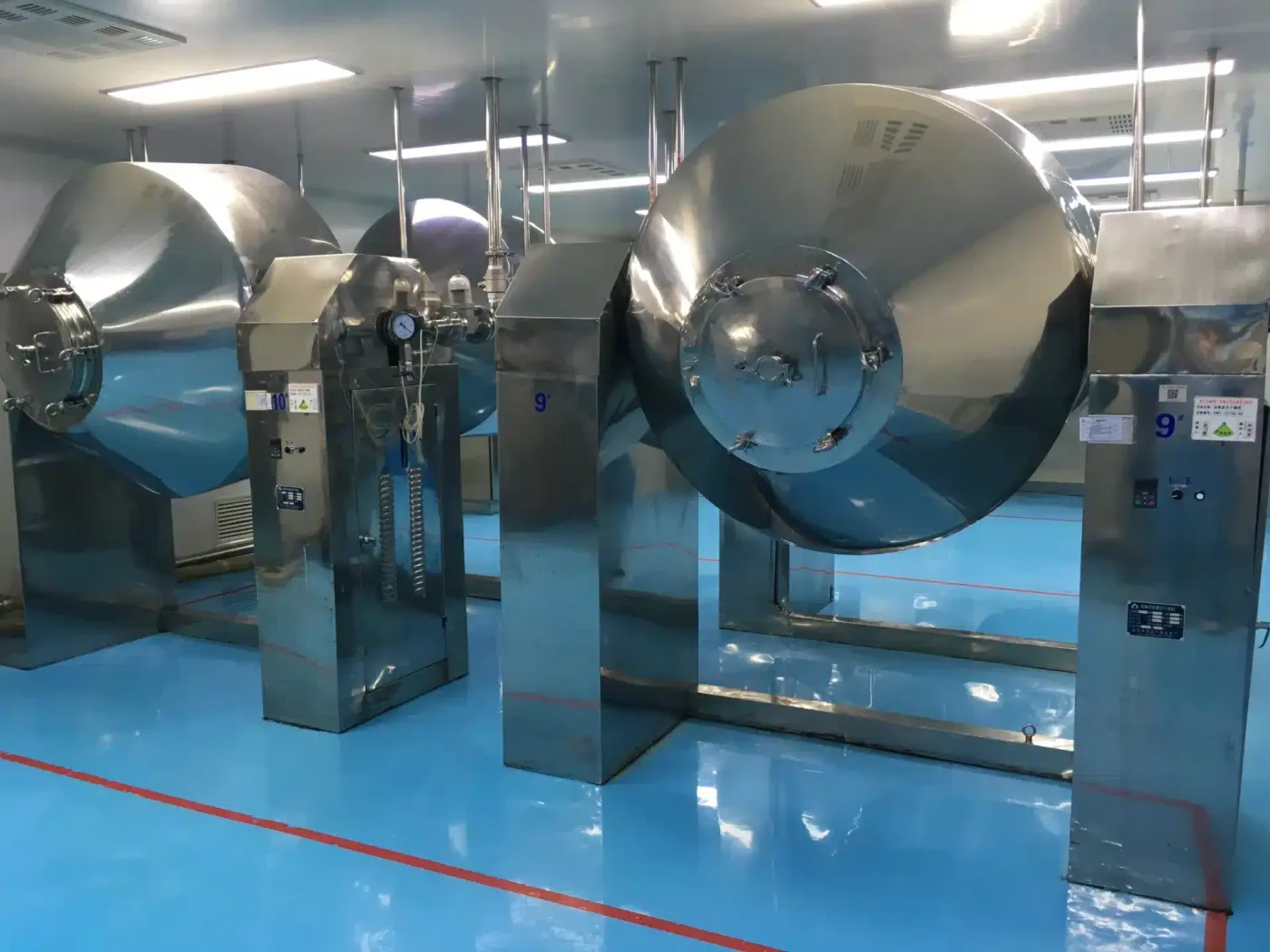

خشککنهای مخروطی دوگانه برای خشککردن پودرها، کریستالها و گرانولهای با جریان آزاد تحت خلاء انتخاب میشوند. کاربردهای معمول شامل مواد فعال دارویی و محصولات میانی خیس از حلال، مواد شیمیایی ظریف و رنگدانهها، رنگها، و مواد باتری که نیاز به کار در شرایط کماکسیژن یا کمرطوبت دارند میشود. این شکل درست است هر جا که یکپارچگی ذرات، تمیزکردن آسان و تخلیه تقریباً کامل مهمتر از توان عملیاتی خام باشند — به همین دلیل به همان اندازه در سالنهای GMP دارویی و در کارخانههای شیمی ظریف و مواد تخصصی دیده میشود. برای طیف کامل گزینهها در طراحیهای ساکن، مارپیچی و پارویی، به راهنمای انتخاب خشککن خلاء ما مراجعه کنید.
خشککن مخروطی دوگانه در برابر سایر خشککنهای خلاء
خشککن مخروطی دوگانه یکی از چندین هندسه خشککردن دستهای خلاء است، و انتخاب درست به رفتار ماده هنگام خشکشدن بستگی دارد — نه فقط به اندازه محفظه. جدول زیر آن را با گزینههای جایگزین مقایسه میکند.
| مخروط دوگانه (مخروط چرخان) | سینی خلاء (ساکن) | مارپیچ مخروطی | پاروی خلاء | |
|---|---|---|---|---|
| اختلاط | کل مخزن میغلتد | ندارد | مارپیچ داخلی | پاروها |
| قطعات متحرک در محصول | ندارد | ندارد | مارپیچ + آببند | پاروها + آببند |
| آسیب به ذرات | بسیار کم | ندارد | کم تا متوسط | متوسط |
| انتقال حرارت | خوب | ضعیف | خوب | بسیار خوب |
| چرخه معمول | ۴–۱۰ ساعت | ۸–۲۴+ ساعت | ۴–۱۲ ساعت | ۲–۸ ساعت |
| تخلیه | تقریباً کامل، خودتخلیهشونده | سینیهای دستی | خوب | خوب |
| تمیزکاری | آسان — بدون اجزای داخلی | آسان | دسترسی به شفت/آببند | هندسه پیچیدهتر |
| بهترین خوراک | پودرها و کریستالهای با جریان آزاد | شکننده، دسته کوچک | کیکهای خیس عمومی | خمیرها، لجنها |
| مشکل با | ماده چسبنده، رسوب دیواره | همه چیز، اما بهآهستگی | — | ذرات شکننده |
چرا نداشتن قطعات متحرک در منطقه محصول اهمیت دارد
ویژگی متمایزکننده واقعی مخروط دوگانه این است که هیچ قطعه متحرکی درون منطقه محصول ندارد. انتقال حرارت از چرخش کل مخزن حاصل میشود، نه از یک همزن داخلی.
- بدون آببند شفت در تماس با محصول — مسیر معمول آلودگی و نقطه ضعف نگهداری بهسادگی وجود ندارد
- چیزی برای باز کردن جهت تمیزکاری وجود ندارد؛ داخل آن یک مخزن صاف است
- سایش بسیار کم، بهطوری که توزیع اندازه ذرات حفظ میشود
- هندسه مخروط تقریباً بهطور کامل خودش را خالی میکند، که برای محصول قوی یا گرانقیمت اهمیت دارد
به همین دلیل برای کار دارویی GMP ترجیح داده میشود: تأیید صحت تمیزکاری زمانی که همزن، آببند در تماس با محصول و فضای مرده وجود ندارد بسیار سادهتر است.
کجا خشککن مخروطی دوگانه با مشکل مواجه میشود
اگر ماده بهجای غلتیدن آزادانه به دیواره مخزن بچسبد، مخروط دوگانه کل مزیت خود را از دست میدهد: پوشش دیواره عایق میشود، انتقال حرارت فرو میریزد و دسته متوقف میشود. موادی که در طول خشکشدن از یک فاز چسبنده یا خمیرمانند عبور میکنند به طراحی همزندار — مارپیچ مخروطی، پارو یا شانه — نیاز دارند که دیواره را بهطور مکانیکی میخراشد. بنابراین قانون انتخاب ساده است: جریان آزاد در تمام مراحل → مخروط دوگانه را انتخاب کنید؛ فاز چسبنده در هر نقطهای → طراحی همزندار را انتخاب کنید.
مخروط دوگانه در برابر مارپیچ مخروطی: چگونه انتخاب کنیم
"خشککن مخروطی" دو دستگاه نامرتبط را در بر میگیرد، و خریداران بهاندازه کافی اشتباه را انتخاب میکنند که خود نام یک ریسک انتخاب محسوب شود. مخروط دوگانه همزن داخلی ندارد — کل مخزن میچرخد. خشککن مارپیچ مخروطی خلاء مخزن را ثابت نگه میدارد و از یک مارپیچ داخلی مداری برای بالابردن و آبشاریکردن ماده استفاده میکند. مخروط دوگانه ملایمتر و تمیزکردن آن بسیار آسانتر است، اما به فرض ادامه جریان آزاد ماده وابسته است؛ طراحی مارپیچی بهطور مکانیکی موادی چسبنده یا کلوخهشونده را کار میکند که مخروط دوگانه را شکست میدهد. برای تجزیه کامل هندسه مارپیچ در برابر مخروط چرخان، از جمله مدیریت دستههای جزئی و طراحی آببند، به مقایسه خشککنهای مخروطی خلاء ما مراجعه کنید.
چکلیست مشخصات: چه چیزی از تأمینکننده بپرسیم
- حجم مخزن و سطح پرشدگی معمول دسته — خشککنهای مخروطی معمولاً برای پرشدگی ۵۰–۷۰٪ مشخص میشوند، نه ظرفیت کامل
- سیال گرمایش ژاکت و محدوده دمای قابلدستیابی (آب داغ، بخار یا روغن حرارتی)
- سطح خلاء و اندازهگذاری کندانسور برای بار واقعی حلال، نه فقط آب
- طراحی آببند چرخشی در شفت محرک مخزن، و محدودیتهای نامی خلاء و دمای آن
- مواد ساخت و پرداخت سطحی (316L و صیقل آینهای برای کاربردهای دارویی و شیمی ظریف رایج است)
- نوع شیر تخلیه و اینکه آیا از تخلیه محصور و ضدگردوغبار پشتیبانی میکند
- درجهبندی ضدانفجار و خنثیسازی با نیتروژن در صورت دخالت بازیابی حلال
- بسته مستندات تأیید صحت تمیزکاری، در صورتی که کاربرد تحت مقررات GMP باشد
سؤالات متداول
خشککن مخروطی دوگانه چیست؟
یک خشککن دستهای خلاء که کل مخزن آن به شکل مخروط دوگانه میچرخد و ماده را در برابر دیواره گرمشده میغلتاند. چرخش بهطور مداوم تماس ماده با سطح گرمشده را تجدید میکند و انتقال حرارت خوبی را با آسیب بسیار کم به ذرات و بدون هیچ قطعه متحرکی درون منطقه محصول فراهم میکند.
خشککن مخروطی دوگانه چگونه کار میکند؟
مخزن پر میشود، آببندی میشود و تخلیه هوا میشود. یک ژاکت گرمشده با آب داغ، بخار یا روغن حرارتی دیواره را گرم میکند در حالی که مخزن به آرامی میچرخد و ماده را میغلتاند. تحت خلاء، رطوبت یا حلال بسیار پایینتر از نقطه جوش خود در فشار اتمسفر میجوشد، و بخار برای بازیابی به یک کندانسور کشیده میشود. سپس هندسه مخروط دسته را تقریباً بهطور کامل تخلیه میکند.
تفاوت بین خشککن مخروطی دوگانه و خشککن مارپیچ مخروطی چیست؟
خشککن مخروطی دوگانه کل مخزن را میچرخاند و فاقد اجزای داخلی است؛ خشککن مارپیچ مخروطی مخزن را ثابت نگه میدارد و ماده را با یک مارپیچ داخلی حرکت میدهد. مخروط دوگانه ملایمتر و تمیزکردن آن بسیار آسانتر است، اما موادی که به دیواره میچسبند آن را شکست میدهند — دقیقاً همانجایی که خراشیدن مکانیکی طراحی مارپیچی مورد نیاز است.
خشککن مخروطی دوگانه برای چه استفاده میشود؟
برای خشککردن پودرها، کریستالها و گرانولهای با جریان آزاد تحت خلاء — بهویژه مواد فعال دارویی و محصولات میانی خیس از حلال، مواد شیمیایی ظریف، رنگها و مواد باتری که نیاز به حذف اکسیژن دارند. زمانی انتخاب میشود که یکپارچگی ذرات، تمیزکردن آسان و تخلیه کامل اهمیت دارند.
یک چرخه خشککن مخروطی دوگانه چقدر طول میکشد؟
معمولاً ۴ تا ۱۰ ساعت، بسته به اندازه دسته، رطوبت اولیه، مایعی که حذف میشود و دمای ژاکت. این بهطور قابلتوجهی سریعتر از یک خشککن سینی خلاء ساکن (۸ تا ۲۴ ساعت) است زیرا غلتیدن بهطور مداوم ماده را در برابر دیواره گرمشده تجدید میکند، اما کندتر از یک خشککن پارویی یا شانهای متحرک روی خوراک با رطوبت بالاست.
مطمئن نیستید که آیا ماده شما آزادانه میغلتد یا از فازی چسبنده عبور میکند؟ آزمایشگاه پایلوت داخلی ما دقیقاً برای همین منظور است — ما ماده واقعی شما را تحت خلاء و در شرایط مجهز به ابزار دقیق، پیش از تعهد شما به یک طراحی، آزمایش میکنیم.
