Vakumlu Kurutucu: Çalışma Prensibi, 4 Kanıtlanmış Türü ve Seçim Kriterleri

Vakumlu kurutucu, bir malzemenin etrafındaki basıncı düşürerek nem veya solventin düşük sıcaklıkta uzaklaştırılmasını sağlayan bir proses ekipmanıdır; bu sayede sıvılar normal kaynama noktalarının çok altında kaynar ve buharlaşır — su 100°C yerine 30–50°C'de kaynar. İşte bu tek prensip, vakumlu kurutucunun ısıya duyarlı, oksidasyona yatkın ve solvent içeren malzemeler için tercih edilen çözüm haline gelmesinin nedenidir: geleneksel sıcak hava kurutucusunda bozulacak, renk değiştirecek veya etkinliğini kaybedecek ilaç hammaddeleri, ince kimyasallar, yüksek değerli gıda bileşenleri ve yeni enerji batarya malzemeleri. Bu kılavuz, fiziksel prensipleri açıklamakta, endüstriyel bir vakumlu kurutucunun adım adım nasıl çalıştığını göstermekte, kanıtlanmış dört tipini karşılaştırmakta ve proses mühendislerinin bir teknik şartname yazmadan önce kullandığı gerçek seçim mantığını sunmaktadır.

Neden sıcak hava yerine vakum altında kurutma?

Vakumlu kurutmayı değerli kılan davranış, basit bir termodinamik ilkeye dayanır: herhangi bir sıvının kaynama noktası, üzerindeki basınç düştükçe azalır. Atmosferik basınçta su 100°C'de kaynar, ancak kurutma haznesine kuvvetli bir vakum uygulandığında aynı su 30–50°C'de buharlaşmaya başlar. Isıya duyarlı bir ürün için bu fark, satılabilir bir parti ile kullanılamaz hale gelmiş bir parti arasındaki farktır.

Düşük basınç altında çalışmanın doğrudan sonucu olan üç fayda vardır. Birincisi, düşük sıcaklıkta kurutma ürünü korur: ısıya duyarlı aktif maddeler, vitaminler, enzimler ve proteinler, termal bozulmayı tetikleyen sıcaklıklara asla maruz kalmadıkları için etkinliklerini ve yapılarını korurlar. İkincisi, oksijenin neredeyse tamamen ortadan kalkması oksidasyonu ve renk değişimini önler — hazneden havanın büyük bölümü tahliye edildiğinde, reaktif ara ürünler, pigmentler ve katalizörler açık sıcak hava akışında olduğu gibi kararmaz, oksitlenmez veya bozulmaz. Üçüncüsü, solvent geri kazanımı hem pratik hem de kârlı hale gelir: malzemeden çekilen buhar dışarı atılmak yerine yoğunlaştırılıp geri kazanılır; böylece metanol, etanol, aseton, toluen gibi pahalı veya tehlikeli solventler yeniden kullanılmak üzere geri alınabilir, bu da hem ekonomiyi hem de çevresel uyumluluğu iyileştirir.

Buna karşılık sıcak hava ile kurutma, aynı miktardaki nemi aynı sürede uzaklaştırmak için daha yüksek sıcaklıklarda çalışmayı gerektirir ve ürünü oksijenle doldurur. Sağlam ve termal olarak kararlı bir toz için bu durum tamamen kabul edilebilir olabilir. Ancak bir API veya özel bir enzim için bu genellikle uygulanabilir değildir. Vakumlu kurutma, biraz kapasiteden ödün vererek ürün bütünlüğü, oksijensiz ortam ve kapalı devre solvent yönetimi kazandırır — bu da onun, regüle edilen ve yüksek değerli proseslerde neden bu kadar yaygın kullanıldığını açıklar.

Endüstriyel bir vakumlu kurutucu nasıl çalışır

Spesifik tipi ne olursa olsun, endüstriyel bir vakumlu kurutucu aynı dört adımlı çalışma döngüsünü takip eder:

1. 1.Yükleme. Islak malzeme kurutucuya doldurulur. Tasarıma bağlı olarak bu, kapalı bir fırın içindeki ısıtılmış raflar üzerine yapılabilir veya tırmıklı, çift konili ya da döner kurutucu gibi ısıtılmış, sızdırmaz bir kap içine yüklenebilir.
2. 2.Vakumlama. Bir vakum pompası hazne basıncını düşürür. Vakum ne kadar derin olursa, nem veya solventin buharlaşacağı sıcaklık o kadar düşük olur.
3. 3.Hafif ısıtma. Isı, raflar veya bir ceket aracılığıyla, ortam olarak sıcak su, buhar veya termal yağ kullanılarak sağlanır. Basınç düşük olduğundan, bu hafif ısı, ürünü fazla ısıtmadan sıvıyı buharlaştırmaya yeterlidir.
4. 4.Buhar uzaklaştırma ve yoğunlaştırma. Buharlaşan buhar sürekli olarak çekilir ve bir kondansatörden geçirilir; burada tekrar sıvı hâline dönüştürülür — böylece solvent veya su geri kazanılırken vakum pompası da buhar yüküne karşı korunur.

Bu dört adımın etkileşimi, iyi bir tasarımın doğru şekilde ele aldığı noktadır. Vakum seviyesi ve ceket sıcaklığı birlikte ayarlanır, böylece ürün mümkün olan en hafif termal geçmişi yaşar; kondenser ise tepe buhar debisine ayak uydurabilecek şekilde boyutlandırılır. Bu dengeyi doğru kuramazsanız ya çok yavaş kurutursunuz ya da yüzeyi aşırı ısıtırsınız.

Kanıtlanmış 4 vakumlu kurutucu tipi

Evrensel bir vakumlu kurutucu yoktur. Doğru seçim büyük ölçüde malzemenizin fiziksel formuna bağlıdır — hassas bir katı mı, yapışkan bir macun mu, akışkan bir toz mu, yoksa büyük ve topaklanan bir parti mi? Aşağıdaki dört kanıtlanmış tip, doğrudan bu durumlara karşılık gelir.

Bu dört tip hakkında bazı pratik notlar. Vakumlu kurutma fırını en nazik seçenektir çünkü ürün hiç hareket etmez — hafif bir çalkalama bile kristalleri bozacaksa veya pilot ölçekte çalışıyorsanız idealdir. Tırmıklı vakumlu kurutucu, özellikle sertçe kekleşebilecek malzemeleri işlemek için tasarlanmıştır: yavaş dönen tırmık, kurutma yüzeyini sürekli yenileyerek topakları kırar. Çift konik döner vakumlu kurutucu, akışkan tozlar için en güvenilir çözümdür; nazik çevirme, homojen nem içeriği ve zahmetsiz tahliye sağlar. Döner / tamburlu aile (yatay diskli ve Vakumlu Dikey Plakalı Kurutucu tasarımları dahil) sürekli yüzey yenilenmesiyle daha büyük ve daha yapışkan yükleri işler.

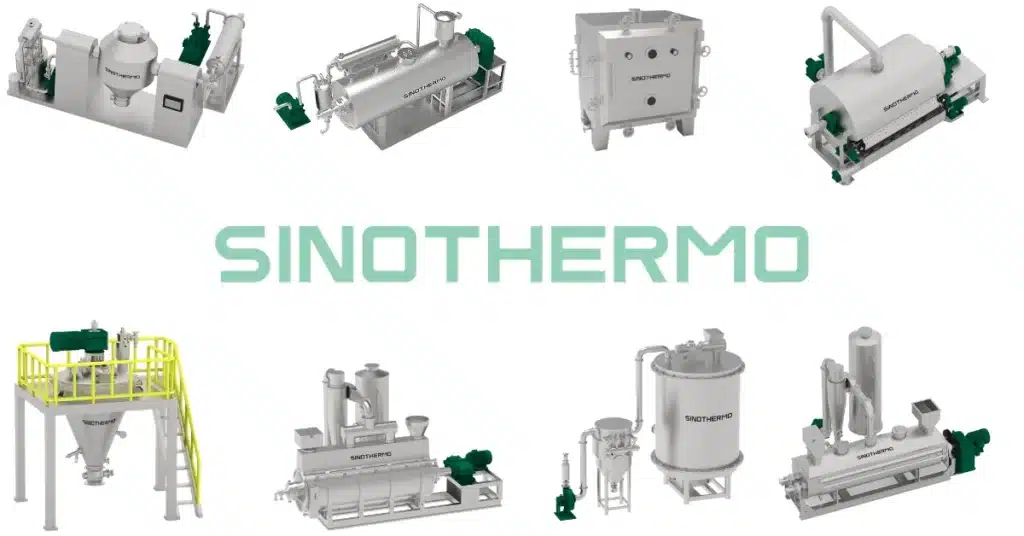

SINOTHERMO tüm bu aileyi üretmektedir — vakumlu kurutma fırınları, çift konili döner vakumlu kurutucular, tırmıklı vakumlu kurutucular ve vakumlu kürekli ve yatay diskli kurutucular — her biri ceket ısıtma sistemi ve çözücünüze özel eşleştirilmiş bir kondenser ile birlikte sunulur. Tüm ürün yelpazesini görmek için iletimli ve vakumlu kurutucu kategorisini inceleyin ve daha geniş bir bakış açısı için vakumlu kurutmanın ne olduğu ve endüstriyel kurutma ekipmanları hakkındaki tamamlayıcı kılavuzlarımıza göz atın.

Performansı belirleyen temel proses parametreleri

Bir vakumlu kurutucunun ürününüzü koruyup korumadığını ve nem hedefinize ulaşıp ulaşamadığını dört parametre belirler. Bunları anlamak, iyi bir teknik şartname yazmanın temelidir.

• Vakum seviyesi. Vakum ne kadar derinse, buharlaşma sıcaklığı o kadar düşük olur. En ısıya hassas malzemeler için vakumu daha derine çekerek ürünün daha düşük bir sıcaklığa maruz kalması sağlanır; bunun karşılığında daha büyük ve daha güçlü bir vakum sistemi gerekir.
• Ceket / raf sıcaklığı. Buharlaşmanın itici gücü budur. Nemi kullanışlı bir hızda uzaklaştıracak kadar yüksek, ancak ürün yüzeyinin bozunma eşiğini asla aşmayacak kadar düşük olmalıdır. Vakum seviyesi ve ceket sıcaklığı her zaman birlikte ayarlanır.
• Karıştırma (tırmıklı veya döner). Hareket, ceketten ana malzemeye ısı transferini iyileştirir ve en önemlisi, kabuklaşmayı — yani nemli malzemeyi içeride hapseden kuru bir kabuk oluşumunu — önler. Statik fırınlar karıştırmaya izin vermez, bu nedenle yalnızca hassas veya küçük şarjlar için uygundur.
• Kondenser kapasitesi. Kondenser, tepe buhar ve solvent yüküne uygun boyutlandırılmalıdır. Yetersiz boyutlandırıldığında buhar pompaya kaçar, vakum zayıflar ve solvent geri kazanımı düşer. Kondenserin genel olarak değil, solvente özel boyutlandırılması, geri kazanım verimliliğinin kazanıldığı veya kaybedildiği noktadır.

Bu dört faktör birbiriyle etkileşim içinde olduğundan, aynı malzeme aynı makinede bu ayarların nasıl yapıldığına bağlı olarak mükemmel veya kötü kurutulabilir. Bu tam olarak kendi ürününüze ait test verilerinin genel bir teknik veri sayfasından daha önemli olmasının nedenidir.

Sektörler arasında uygulamalar

Vakumlu kurutucu, ürün değerinin veya hassasiyetinin yüksek olduğu her yerde yerini kazanır:

• İlaç Sanayi — API'ler, ara ürünler, ısıya hassas etken maddeler ve solventle nemli filtre kekleri; burada düşük sıcaklık ve oksijenin dışlanması etkinliği korur, kondenser ise proses solventlerini geri kazanır.
• İnce kimyasallar — renk değiştirmemesi veya oksitlenmemesi gereken boyalar, pigmentler, katalizörler ve özel kimyasallar.
• Gıda bileşenleri — sıcak havada aktivitesini kaybeden vitaminler, bitkisel ekstraktlar, enzimler ve diğer yüksek değerli tozlar.
• Yeni Enerji — sonraki performans için sıkı nem ve oksijen kontrolü gerektiren batarya malzemeleri ve öncül maddeler.

Bu dört alanın ortak noktası aynıdır: ürün, sıcak hava kurutucusunda risk almaya değmeyecek kadar değerli veya hassastır. Benzer iletimli kurutma seçenekleri için kürekli & diskli kurutucu kılavuzumuza ve döner tamburlu kurutucu kılavuzumuza bakabilirsiniz.

Avantajlar ve sınırlamalar

İyi bir spesifikasyon yapmanın bir parçası da her iki tarafa dair dürüst olmaktır.

Avantajlar. Düşük sıcaklıkta, oksijensiz çalışma hassas malzemeleri korur; kapalı devre yoğuşma değerli veya tehlikeli solventleri geri kazandırır; ve vakumlu kurutma başka türlü ulaşılması zor olan çok düşük kalıntı nem seviyelerine ulaşır.

Sınırlamalar. Vakumlu kurutucuların çoğu kesikli çalışan makinelerdir, bu nedenle verimlilik sürekli sıcak hava sistemlerine kıyasla daha düşüktür; yatırım maliyeti daha yüksektir; ve güvenilir performans, iyi bakımlı bir vakum sistemine ve doğru boyutlandırılmış bir yoğuşturmaya bağlıdır. Yüksek hacimli, termal olarak dayanıklı emtia türü ürünler için sürekli çalışan bir sıcak hava kurutucusu ekonomik açıdan daha iyi bir seçim olabilir — vakumlu kurutucu, ton/saat bazında değil, şarj başına değer bazında avantajlıdır.

Spesifikasyon yapmadan önce kanıtlayın: SINOTHERMO pilot laboratuvarı

Kurutma ekipmanları hakkında rahatsız edici ama gerçek olan şu: bir tedarikçinin referans malzemesine ait kurutma eğrisi, sizin malzemenizin nasıl davranacağı hakkında çok az şey söyler. Nem bağlanma şekli, partikül morfolojisi, solvent kimyası ve topaklanma eğilimi tamamen ürüne özgüdür ve kağıt üzerinde doğru görünen bir makinenin hattınızda gerçekten performans gösterip göstermeyeceğine bunlar karar verir.

Bu nedenle akıllı sıralama önce deneme, sonra spesifikasyondur. SINOTHERMO — Proses Mühendisliği Altyapısı. Biz sadece bir makine satmayız, proses sorununu çözeriz. Kendi laboratuvarımızdaki pilot tesiste kendi malzemenizi getirirsiniz, biz spesifikasyona geçmeden önce deneme yaparız ve ürününüzdeki gerçek kurutma eğrisini, gerçek nem oranı sonucunu ve gerçek çözücü geri kazanım davranışını görürsünüz. Bu, satın alma riskini ortadan kaldırır ve vakum seviyesini, ceket ortamını, karıştırma ve kondansörü genel bir şablona göre değil, malzemenize göre eşleştirmemizi sağlar.

Bu yetkinlik somut bir temele dayanır: 20+ yıllık deneyim. Derinlemesine özelleştirme ile birleştiğinde, teslim aldığınız makinenin sonradan katalogdan uyarlanmış değil, sizin prosesiniz etrafında tasarlanmış olduğu anlamına gelir.

Kaçınılması gereken yaygın hatalar

Deneyimli alıcılar bile vakumlu kurutucu spesifikasyonu yaparken sık tekrarlanan bir dizi tuzağa düşebilir:

• Kurutucuyu kapasiteye göre eşleştirmek, malzemeye göre değil. Ürününüzün fiziksel formu — hamur, pasta, akıcı toz, hassas kristal — önce tip seçimini yönlendirmelidir. Statik bir fırın bir hamuru kek haline getirebilir; devrilen bir konik ise hassas kristallere zarar verebilir.
• Kondansörü küçük seçmek. Ortalama buhar yüküne göre değil, tepe buhar yüküne göre boyutlandırılmayan bir kondansör, çözücünün vakum pompasına kaçmasına neden olur, vakumu ve geri kazanım verimini düşürür. Kondansörü çözücüye ve tepe değere göre boyutlandırın.
• Gereksiz yere derin bir vakum aramak. Daha derin vakum sıcaklığı düşürür ama maliyet ve karmaşıklığı artırır. Mevcut en derin vakumu değil, ürünü koruyan en hafif vakumu belirleyin.
• Yüzey sertleşmesini göz ardı etmek. Karıştırma yapmadan sert ısıtma, yaş malzemenin üzerinde kuru bir kabuk oluşturur, nemi hapseder ve bitiş noktası okumasını yanıltır. Karıştırmayı malzemeyle eşleştirin.
• Genel bir veri sayfasından spesifikasyon yapmak. Kendi malzemenizde pilot deneme yapmayı atlamak en maliyetli hatadır — bu, ancak devreye almadan sonra fark edilir. Önce deneyin.

Sonuç

Sizin için doğru vakumlu kurutucu hangisi? Kendi malzemenizde kanıtlanmış olan — hassas katılar için statik kabin, hamur ve kekler için tırmıklı kurutucu, akıcı tozlar için çift konili döner kurutucu, daha büyük ve yapışkan partiler için döner veya diskli kurutucu — vakum seviyesi, ısıtma ve kondansörün çözücünüze uygun şekilde eşleştirildiği ve spesifikasyon öncesinde bir pilot denemeyle doğrulandığı kurutucudur.

✉️ mark.gu@sinothermo.com · 📱 WhatsApp: +86 180 2197 2660 · 🌐 www.sinothermo.com

SINOTHERMO — Proses Mühendisliği Altyapısı.

SSS

Vakumlu kurutucu ne için kullanılır?

Vakumlu kurutucu, malzemelerden nem veya çözücüyü düşük sıcaklıkta uzaklaştırır. Öncelikle sıcak hava ile kurutulduğunda bozulabilecek ısıya hassas, oksidasyona eğilimli ve çözücü ile ıslanmış ürünlerde kullanılır; örneğin ilaç etken maddeleri ve ara ürünleri, ince kimyasallar, yüksek değerli gıda bileşenleri ve yeni enerji batarya malzemeleri.

Vakumlu kurutma nasıl çalışır?

Malzemenin etrafındaki basıncı düşürmek, içindeki nem veya çözücünün kaynama noktasını düşürür, böylece 100°C yerine 30–50°C'de buharlaşır. Döngü şu şekildedir: yükleme, vakum pompasıyla tahliye, hafif ceket veya raf ısıtması uygulama, ardından buharı çekip yoğuşturarak çözücü veya suyu geri kazanma.

Vakumlu kurutma fırını ile çift konili döner vakumlu kurutucu arasındaki fark nedir?

Vakumlu kurutma fırını statik ısıtmalı raflar kullanır ve ürünü hareket ettirmez; bu da onu hassas katılar ve küçük veya laboratuvar ölçekli partiler için ideal kılar. Çift konili döner vakumlu kurutucu ise şarjı hafifçe devirerek daha üniform kurutma sağlar ve akıcı tozlar ile granüller için kolay boşaltma sunar.

Bir vakumlu kurutucu çözücüleri geri kazanabilir mi?

Evet. Malzemeden ayrılan buhar bir kondenserden geçirilerek tekrar sıvı hâline dönüştürülür; böylece çözücü yakalanır ve dışarı atılmak yerine yeniden kullanılabilir. Kondenser kapasitesinin, kullanılan çözücüye ve tepe buhar yüküne uygun şekilde seçilmesi, yüksek geri kazanım sağlamanın anahtarıdır.

Macunlar ile serbest akışlı tozlar için hangi vakumlu kurutucuyu kullanmalıyım?

Macunlar, filtre kekleri ve topaklanan malzemeler için, karıştırıcı tırmığı yüzeyi sürekli yenileyen bir tırmıklı vakumlu kurutucu kullanın. Serbest akışlı toz ve granüller için ise çift konili döner vakumlu kurutucu, homojen kurutma ve temiz bir tahliye sağlar.

Vakumlu kurutma neden sıcak havayla kurutmadan daha nazik bir yöntemdir?

Düşürülmüş basınç, nemin 30–50°C'de buharlaşmasına imkân tanır; ürün hiçbir zaman yüksek sıcaklığa maruz kalmaz ve boşaltılmış hazne oksijeni dışarıda tutar. Bu sayede ısıya hassas etken maddeler etkinliğini korur, reaktif malzemeler oksitlenmez veya renk değiştirmez.

Sürecim için doğru vakumlu kurutucuyu nasıl seçerim?

Malzemenizin fiziksel formundan başlayarak vakum seviyesini, ceket sıcaklığını, karıştırma hızını ve kondenser kapasitesini buna göre ayarlayın. En güvenilir yöntem, spesifikasyonu kesinleştirmeden önce SINOTHERMO pilot laboratuvarında sunulduğu gibi, kendi malzemenizle önce bir pilot deneme yapmaktır.
