مجفف الرش التجريبي: الدليل الشامل لتجفيف الرش على المقياس المخبري والتجريبي

مجفف الرش التجريبي نظام تجفيف بالرش صغير، يبخّر عادةً من بضعة كيلوغرامات إلى بضع عشرات الكيلوغرامات من الماء في الساعة، ويُستخدم لتطوير العملية وتوليد بيانات التوسّع قبل شراء آلة إنتاج. يقع بين الوحدة المخبرية التي تفحص التركيبات على عينات بالمليلتر، والمجفف الصناعي الذي يعمل بمئات الكيلوغرامات في الساعة.

سواء كنت تطوّر تركيبة دوائية، أو توسّع مكوّنًا غذائيًا، أو تختبر مادة متقدمة، فإن المرحلة التجريبية تجيب عن أسئلة لا تستطيع الوحدة المخبرية الإجابة عنها: هل تصمد العملية عند معدل تغذية واقعي، وما خصائص المسحوق الذي أحصل عليه، وماذا يجب أن تحقق الآلة كاملة المقياس؟ يشرح هذا الدليل كيف تختلف الوحدات المخبرية والتجريبية، وما الذي تتضمنه العملية، وأي المواصفات مهمة، وكيف تختار.

سياق سريع: لماذا توجد مرحلة تجريبية

تعتمد نتائج التجفيف بالرش على حجم القطيرات وزمن المكوث ودرجة حرارة الغاز وهندسة الحجرة. وعند تغيير المقياس يتغير عدد من هذه العوامل في الوقت نفسه. فقد تجفّ تركيبة جيدة في وحدة مكتبية، لكنها تلتصق بالجدار في حجرة أكبر، أو تعطي حجم جسيمات مختلفًا، أو تفقد جزءًا من المردود.

التشغيل التجريبي يسدّ هذه الفجوة. فهو يعطي درجات حرارة الدخول والخروج المقيسة، ومعدل التغذية، ورطوبة المسحوق، وحجم الجسيمات، والكثافة الظاهرية، ونسبة الاسترداد على مادتك أنت. هذه الأرقام هي أساس تحديد مواصفات مجفف الإنتاج. وتخطي هذه المرحلة هو السبب الأكثر شيوعًا لإخفاق مشروع كامل المقياس في بلوغ أهدافه.

ما هو مجفف الرش التجريبي؟

مجفف الرش التجريبي خط تجفيف بالرش متكامل بمقياس مصغّر: مضخة تغذية، ومرذّذ، وسخّان، وحجرة تجفيف، وإعصاري، ووحدة جمع المسحوق. ويُستخدم من أجل:

• تطوير تركيبات جديدة واختبارها في ظروف واقعية
• تحديد نافذة التشغيل لدرجة الحرارة ومعدل التغذية والرذاذ
• إنتاج دفعات عيّنات لتقييم العملاء واختبارات الجودة
• توليد بيانات التوسّع لمجفف الإنتاج
• تشغيل دفعات تجارية صغيرة من المنتجات عالية القيمة

مجفف الرش المخبري مقابل مجفف الرش التجريبي

استخدم وحدة مخبرية ما دامت عيّنتك قليلة وما زلت تختار بين التركيبات. وانتقل إلى وحدة تجريبية عندما تحتاج إلى بيانات يمكن توسيعها.

نماذج SINOTHERMO التجريبية

مجففات الرش التجريبية القياسية من SINOTHERMO هي PSD-5 وPSD-10. وكلاهما يعمل بتدفق متوازي ودورة مفتوحة وبتسخين كهربائي، مع تحكم PLC وحجرة ملحومة بالكامل ومصقولة وجمع بالإعصاري. المواصفات الكاملة في صفحة مجفف الرش التجريبي.

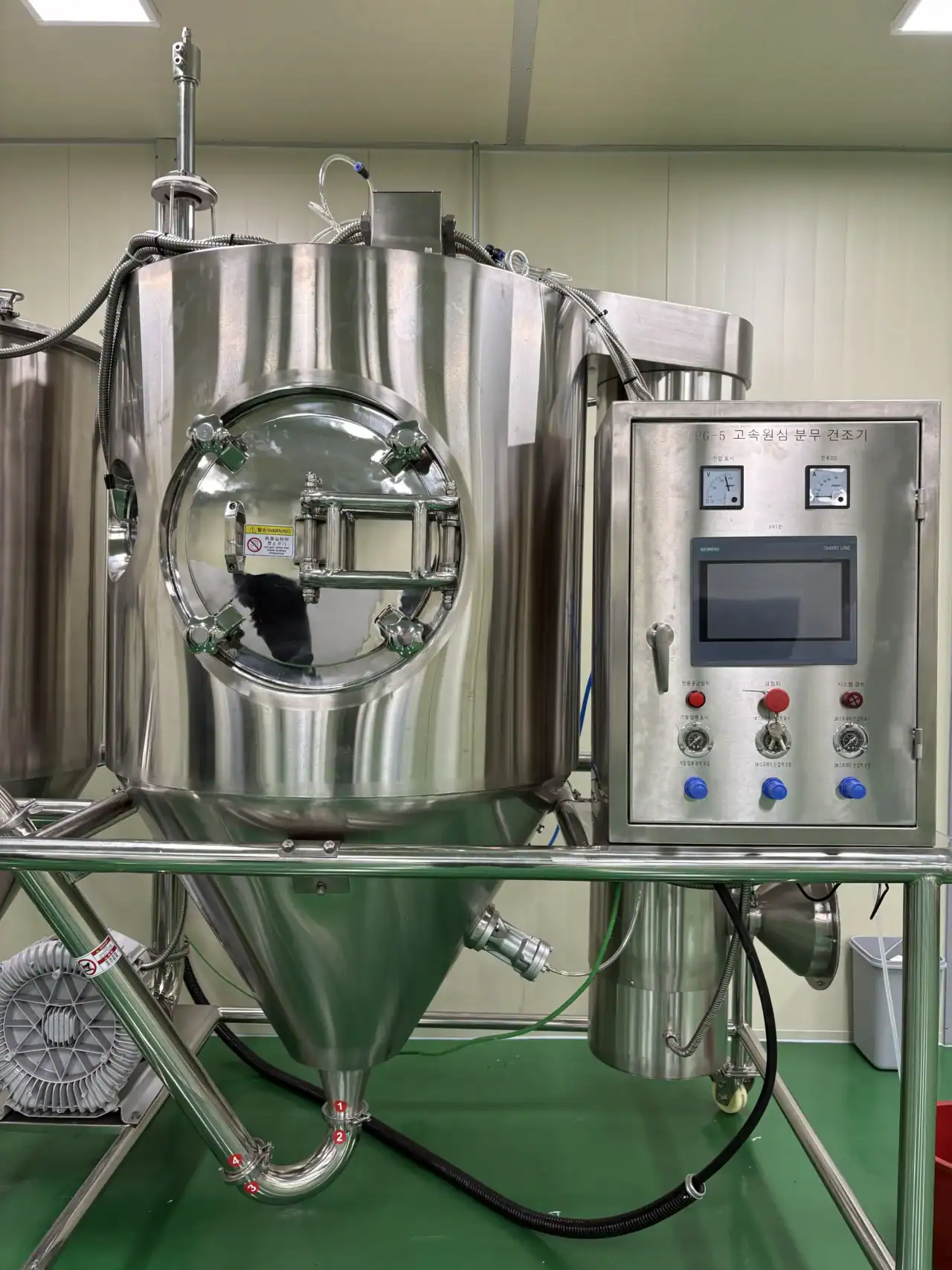

تعتمد سعة التبخير على خصائص المادة ودرجتي حرارة هواء الدخول والخروج، لذا فالأرقام أعلاه للتكوينات القياسية. وقد تتغير المعاملات مع تحديث المنتجات، فتأكد من المواصفات الحالية عند طلب عرض السعر. تُظهر الصورة أدناه وحدة تجريبية PSD مركّبة؛ وتختلف خيارات جمع الغبار، فراجع مواصفات تكوينك.

فوق PSD-10 تبدأ سلسلة مجففات الرش الطاردة المركزية من LPG-25 الذي يبخّر حتى 25 كغ/س من الماء. وإذا كان عملك التجريبي يتطلب رذاذًا بالفوهة لحبيبات أخشن، فإن مجفف الرش بالضغط هو البديل القائم على الفوهة، ومجفف الرش ذو الدورة المغلقة هو الخيار للتغذية القائمة على المذيبات أو الحساسة للأكسجين.

كيف يعمل مجفف الرش

للعملية أربع مراحل.

1. 1.الرذّ. تُفتَّت التغذية إلى قطيرات دقيقة بواسطة فوهة أو قرص دوّار. ويحدد حجم القطيرات حجم الجسيمات النهائي.
2. 2.تلامس القطيرات والهواء. تلتقي القطيرات بالغاز الساخن في الحجرة. تستخدم معظم الأنظمة التجريبية والمخبرية تدفقًا متوازيًا تسير فيه القطيرات والغاز في الاتجاه نفسه، فيلتقي أسخن غاز بأكثر القطيرات رطوبة. وهذا يحمي المواد الحساسة للحرارة.
3. 3.التبخر. يغادر الماء سطح القطيرة فتصبح جسيمًا جافًا خلال بضع ثوانٍ.
4. 4.جمع المسحوق. يفصل الإعصاري، وغالبًا مرشح كيسي، المسحوق عن غاز العادم.

لمزيد من التفاصيل، راجع كيف يعمل التجفيف بالرش ومقارنتنا لطرق الرذّ في الرذّ في مجففات الرش.

التطبيقات الرئيسية لمجففات الرش التجريبية والمخبرية

الصناعات الدوائية. تشتيتات صلبة غير متبلورة لتحسين الذوبانية، ومساحيق للاستنشاق، وتغليف المكوّنات الفعالة. انظر التجفيف بالرش في الصناعات الدوائية.

الأغذية والمكملات. مساحيق الحليب والقهوة والفاكهة، وتغليف النكهات والزيوت، والبروبيوتيك. انظر التجفيف بالرش في صناعة الأغذية.

الكيماويات والمواد المتقدمة. المحفزات والأصباغ ومساحيق السيراميك وسلائف مهابط البطاريات بمورفولوجيا جسيمات مضبوطة. انظر عمليات الرش في مواد بطاريات الليثيوم.

للاطلاع على تفصيل حسب الصناعة، اقرأ تطبيقات مجففات الرش المخبرية والتجريبية حسب الصناعة.

كيف تختار مجفف رش تجريبيًا أو مخبريًا

1. 1.خصائص المادة. هل التغذية مائية أم قائمة على مذيب؟ ما نسبة المواد الصلبة واللزوجة والالتصاق؟ تحتاج التغذية اللزجة أو الحساسة للحرارة إلى جدران مبرّدة أو درجات حرارة أقل أو رذّ مختلف. أما تغذية المذيبات فتحتاج إلى حلقة غاز خامل، وهو ما يغطيه دليلنا عن مجفف الرش ذو الحلقة المغلقة.
2. 2.حجم الجسيمات المستهدف. تميل الفوهات ثنائية المائع إلى إعطاء جسيمات دقيقة. وتعطي المرذّات الطاردة المركزية نطاقًا أوسع وتتعامل مع التغذية اللزجة. أما فوهات الضغط فتعطي حبيبات أخشن.
3. 3.هدف الإنتاج. حدّد المقياس الذي تعمل نحوه. اختر وحدة تجريبية يطابق نوع مرذّذها آلة الإنتاج، وإلا لن تنتقل البيانات.
4. 4.متطلبات السلامة. تتطلب المذيبات القابلة للاشتعال حلقة خاملة. وتحتاج المواد السامة أو عالية الفعالية إلى احتواء.
5. 5.الميزانية والمساحة. الوحدات المخبرية أقل تكلفة وتوضع على طاولة. أما الوحدات التجريبية فتحتاج إلى مساحة أرضية وخدمات.

لمبادئ الاختيار العامة، اقرأ دليل مجفف الرش. ولفروق المقاييس، راجع مجفف الرش المخبري والتجريبي والصناعي وما الذي ينبغي تحديده لمجففات الرش المخبرية والتجريبية والمكتبية.

هل تشتري وحدة تجريبية أم تختبر في مختبر أولًا؟

كثير من الفرق لا تحتاج إلى امتلاك مجفف تجريبي في البداية. فإذا كان لديك منتج واحد للتحقق منه، فإن اختبارًا تجريبيًا مدفوعًا في مختبر اختبار يكلّف أقل من شراء آلة ويمنحك البيانات اللازمة لتحديد مواصفاتها. يجري مختبر الاختبار لدينا تجارب على مواد العملاء في التجفيف بالرش والطبقة المميّعة والتحبيب وعمليات أخرى، ويسلّم تقريرًا بالمعاملات وعينات المسحوق. وشراء مجفف تجريبي منطقي عندما ستجري تجارب بانتظام، أو تتعامل مع عدة منتجات، أو تحتاج إلى إنتاج دفعات عيّنات في موقعك.

أخطاء شائعة عند اختيار مجفف الرش

التقليل من تعقيد التغذية. قد تحتاج المواد اللزجة أو الغنية بالسكر أو الدهون إلى تكوينات خاصة مثل الجدران المبرّدة أو الهواء المنزوع الرطوبة أو التجفيف بالرش تحت التفريغ والبارد.

تجاهل عوامل التوسّع. لا تنتقل بيانات المختبر دائمًا مباشرة إلى المقياس الصناعي. استخدم وحدة تجريبية بنفس نوع مرذّذ آلة الإنتاج.

إغفال استرداد المسحوق. يهدر الجمع الضعيف منتجًا ثمينًا. تحقق من نسبة الاسترداد المعلنة وعلى أي أساس قيست.

إهمال الامتثال للسلامة. لا تجفف المذيبات العضوية في أنظمة الدورة المفتوحة. استخدم حلقة غاز خامل.

الاختيار حسب السعة وحدها. سعة التبخير مجرد معامل واحد. ونوع المرذّذ ومصدر الحرارة ومواد البناء وسهولة التنظيف لا تقل أهمية في البحث والتطوير والصناعات الدوائية.

تخطي خطة البيانات. حدّد قبل التجربة القياسات التي تحتاجها: الرطوبة وتوزيع حجم الجسيمات والكثافة الظاهرية والمردود والمذيب المتبقي. التجربة دون خطة قياس تهدر العيّنة.

ما الذي ينبغي أن تقيسه التجربة التجريبية

لا يكون التشغيل التجريبي مفيدًا إلا إذا أنتج أرقامًا يمكن العمل بها. اتفق مع المختبر على خطة القياس قبل بدء التجربة.

• ظروف التشغيل: درجتا حرارة الدخول والخروج، ومعدل التغذية، وسرعة المرذّذ أو ضغط الفوهة، وتدفق الغاز.
• خصائص المسحوق: الرطوبة المتبقية، وتوزيع حجم الجسيمات، والكثافة الظاهرية وكثافة النقر، وقابلية الانسياب، والمورفولوجيا إن كانت مهمة لتطبيقك.
• أداء العملية: استرداد المسحوق، وترسبات الجدار، وأي علامة على الالتصاق أو التدهور.
• جودة المنتج: الفحص الذي يحدد ما إذا كان المنتج مقبولًا، مثل محتوى المادة الفعالة أو الحيوية أو الذوبانية أو اللون.

بهذه النتائج يمكنك حساب سعة التبخير التي يحتاجها مجفف الإنتاج، واختيار نوع المرذّذ، وتحديد نافذة التشغيل. وبدونها يكون عرض السعر لآلة كبيرة تقديرًا لا مواصفات.

الخلاصة

مجفف الرش التجريبي هو الخطوة التي تحوّل نتيجة المختبر إلى مواصفات إنتاج. اختر المقياس بحسب مرحلة مشروعك، وطابق المرذّذ مع آلتك المستهدفة، وقس الخصائص المهمة. وإن كان لديك منتج واحد فقط للتحقق، فاختبره في مختبر أولًا.

الخطوة التالية: اطلب اختبارًا تجريبيًا بمادتك الخاصة. الاختبار التجريبي خدمة مدفوعة، وتتلقى تقريرًا بمعاملات التشغيل وخصائص المسحوق والعينات.

الأسئلة الشائعة

ما الفرق بين مجفف الرش المخبري ومجفف الرش التجريبي؟

مجفف الرش المخبري وحدة مكتبية لجدوى التنفيذ وفحص التركيبات على عينات صغيرة. أما مجفف الرش التجريبي فيبخّر نحو 5 إلى 50 كغ/س من الماء ويُستخدم للتحقق من العملية وبيانات التوسّع والإنتاج الصغير.

كم يكلّف مجفف الرش التجريبي؟

يعتمد السعر على السعة ونوع المرذّذ ومصدر الحرارة ومواد البناء وخيارات مثل حلقة الغاز الخامل. لا ننشر نطاقًا سعريًا لأن التكوينات تتفاوت كثيرًا. اطلب عرض سعر مع مادتك والسعة المستهدفة.

هل يستطيع مجفف الرش المخبري التعامل مع المذيبات العضوية؟

فقط بالتصميم المناسب. تحتاج المذيبات القابلة للاشتعال إلى حلقة غاز خامل مغلقة، عادةً النيتروجين، مع مراقبة الأكسجين وتكثيف المذيب. والوحدة المخبرية ذات الدورة المفتوحة غير مناسبة.

ما حجم الجسيمات الذي يمكن أن ينتجه مجفف الرش التجريبي؟

يعتمد على المرذّذ وإعدادات العملية. تعطي الفوهات ثنائية المائع أدق الجسيمات، والمرذّات الطاردة المركزية نطاقًا أوسع، وفوهات الضغط حبيبات أخشن. وتقيس التجربة على مادتك توزيع حجم الجسيمات الفعلي.

هل تقدم SINOTHERMO اختبار العينات؟

نعم. تشغّل SINOTHERMO مختبر اختبار يجري فيه المهندسون تجارب تجفيف بالرش على مادتك ويبلّغون عن المعاملات وخصائص المسحوق والعينات. الاختبار التجريبي خدمة مدفوعة.

هل يمكن استخدام التجفيف بالرش للمواد الحساسة للحرارة؟

غالبًا نعم. تبقى القطيرات أبرد من الغاز ما دامت تحتوي على رطوبة، ولا يستغرق التجفيف سوى ثوانٍ. وتحمي درجة حرارة الدخول الأقل والتدفق المتوازي والسواغات الحاملة البروبيوتيك والإنزيمات والفيتامينات. وتؤكد التجربة النتيجة لمنتجك.

ما سعة التبخير في مجففات الرش التجريبية من SINOTHERMO؟

يبخّر PSD-5 نحو 5 كغ/س من الماء ويبخّر PSD-10 حتى 10 كغ/س. وللسعات الأكبر تبدأ سلسلة مجففات الرش الطاردة المركزية من LPG-25 حتى 25 كغ/س. وتعتمد السعة على المادة ودرجتي حرارة الدخول والخروج.
