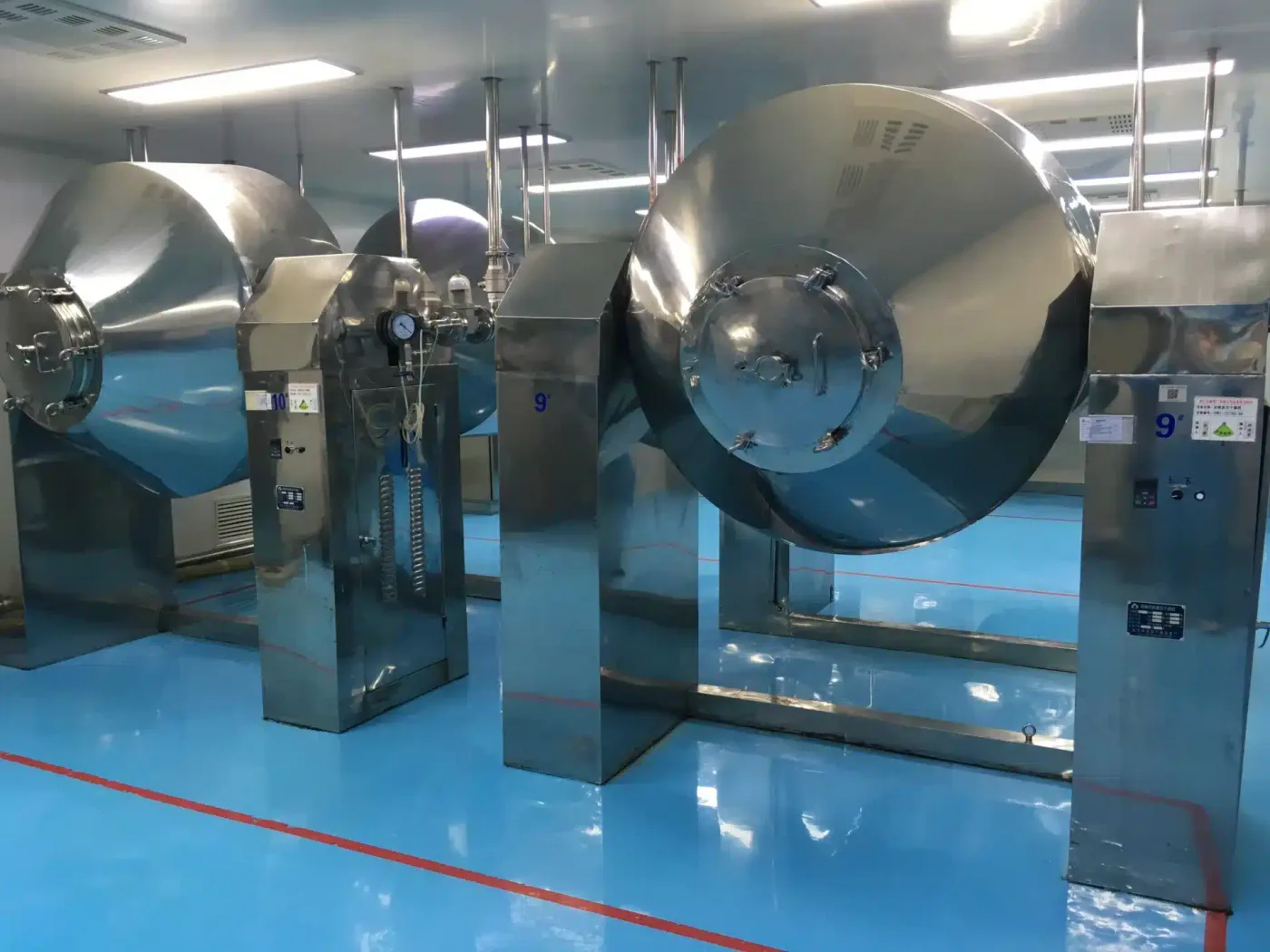

المجفف المخروطي المزدوج — ويُسمى أيضًا مجفف المخروط الدوار تحت التفريغ — هو مجفف دفعي يدور وعاؤه بالكامل على شكل مخروط مزدوج تحت التفريغ. يُجدّد التقليب المستمر المادة مقابل الجدار الساخن، مما يوفر انتقالًا حراريًا أفضل بكثير من المجفف الساكن مع التسبب في ضرر ضئيل جدًا للجسيمات. وهو مناسب للمساحيق والبلورات ذات التدفق الحر، خاصة المنتجات الصيدلانية والكيماوية الدقيقة المبللة بالمذيبات.
كيف يعمل المجفف المخروطي المزدوج؟
يُعبَّأ الوعاء ويُغلَق بإحكام ثم يُفرَّغ من الهواء. يُسخِّن غلاف مُدفَّأ بالماء الساخن أو البخار أو الزيت الحراري الجدار بينما يدور الوعاء ببطء، مُقلِّبًا المادة. تحت التفريغ، تغلي الرطوبة أو المذيب عند درجة أقل بكثير من نقطة غليانه في الضغط الجوي، مما يسمح للمنتجات الحساسة بالجفاف عند درجة حرارة منخفضة دون تحلل حراري. يُسحَب البخار إلى مكثّف لاستعادته — وهو أمر مهم عندما يكون المذيب قابلًا للاشتعال أو ثمينًا أو خاضعًا للتنظيم البيئي. ونظرًا لأن الغلاف بأكمله هو الذي يدور وليس محرِّكًا داخليًا، تتعرض كل جزئية من الشحنة بدورها للجدار الساخن، بحيث تجف الدفعة بالتساوي بدلًا من تكوين نقاط ساخنة أو مناطق ميتة. وبمجرد اكتمال التجفيف، تُفرِّغ هندسة المخروط الدفعة بشكل شبه كامل عبر صمام سفلي.
لماذا يُستخدم المجفف المخروطي المزدوج؟
تُختار المجففات المخروطية المزدوجة لتجفيف المساحيق والبلورات والحبيبات ذات التدفق الحر تحت التفريغ. تشمل التطبيقات النموذجية المواد الفعالة الصيدلانية والمنتجات الوسيطة المبللة بالمذيبات، والكيماويات الدقيقة والأصباغ، والصبغات، ومواد البطاريات التي تحتاج إلى معالجة منخفضة الأكسجين أو الرطوبة. إنها الشكل الصحيح أينما كانت سلامة الجسيمات وسهولة التنظيف والتفريغ شبه الكامل أهم من الإنتاجية الخام — ولهذا يظهر بنفس القدر في منشآت GMP الصيدلانية ومصانع الكيماويات الدقيقة والمواد المتخصصة. للاطلاع على النطاق الكامل للخيارات بين التصاميم الساكنة واللولبية والمجدافية، راجع دليل اختيار المجفف تحت التفريغ.
المجفف المخروطي المزدوج مقابل مجففات التفريغ الأخرى
المجفف المخروطي المزدوج هو أحد عدة أشكال هندسية للتجفيف الدفعي تحت التفريغ، ويعتمد الاختيار الصحيح على كيفية تصرف المادة أثناء التجفيف — وليس فقط على حجم الحجرة. يقارن الجدول أدناه بينه وبين البدائل.
| المخروط المزدوج (المخروط الدوار) | الصينية تحت التفريغ (ساكنة) | اللولب المخروطي | المجداف تحت التفريغ | |
|---|---|---|---|---|
| التحريك | الوعاء بأكمله يتقلب | لا يوجد | لولب داخلي | مجادف |
| أجزاء متحركة في المنتج | لا يوجد | لا يوجد | لولب + مانع تسرب | مجادف + مانع تسرب |
| ضرر الجسيمات | منخفض جدًا | لا يوجد | منخفض إلى معتدل | معتدل |
| انتقال الحرارة | جيد | ضعيف | جيد | جيد جدًا |
| الدورة النموذجية | 4–10 ساعات | 8–24 ساعة+ | 4–12 ساعة | 2–8 ساعات |
| التفريغ | شبه كامل، ذاتي التفريغ | صواني يدوية | جيد | جيد |
| التنظيف | سهل — بلا أجزاء داخلية | سهل | الوصول إلى العمود/مانع التسرب | هندسة أكثر تعقيدًا |
| أفضل تغذية | مساحيق وبلورات ذات تدفق حر | هشة، دفعة صغيرة | كتل رطبة عامة | معاجين، حمأة |
| يواجه صعوبة مع | المادة اللزجة، تراكم الجدار | كل شيء، لكن ببطء | — | الجسيمات الهشة |
لماذا يهم عدم وجود أجزاء متحركة في منطقة المنتج
الميزة الحقيقية للمخروط المزدوج هي أنه لا يحتوي على أجزاء متحركة داخل منطقة المنتج. يأتي انتقال الحرارة من دوران الوعاء بأكمله، وليس من محرِّك داخلي.
- لا يوجد مانع تسرب للعمود يلامس المنتج — مسار التلوث المعتاد ونقطة الضعف في الصيانة غائبان ببساطة
- لا شيء يُفكَّك للتنظيف؛ الجزء الداخلي عبارة عن وعاء أملس
- تآكل منخفض جدًا، مما يحافظ على توزيع حجم الجسيمات
- تُفرِّغ هندسة المخروط نفسها بشكل شبه كامل ذاتيًا، وهو أمر مهم للمنتج القوي المفعول أو الغالي
لهذا السبب يُفضَّل للعمل الصيدلاني وفق معايير GMP: التحقق من صحة التنظيف أبسط بكثير عندما لا يوجد محرِّك ولا مانع تسرب يلامس المنتج ولا مساحة ميتة.
أين يواجه المجفف المخروطي المزدوج صعوبة
إذا التصقت المادة بجدار الوعاء بدلًا من التقلب بحرية، يفقد المخروط المزدوج ميزته بالكامل: يعزل الطلاء الملتصق بالجدار، وينهار انتقال الحرارة، وتتوقف الدفعة. المادة التي تمر بمرحلة لزجة أو تشبه العجين أثناء التجفيف تحتاج إلى تصميم مُحرَّك — لولب مخروطي أو مجداف أو ممشط — يكشط الجدار ميكانيكيًا. لذا فإن قاعدة الاختيار بسيطة: تدفق حر طوال العملية → اختر مخروطًا مزدوجًا؛ مرحلة لزجة في أي نقطة → اختر تصميمًا مُحرَّكًا.
المخروط المزدوج مقابل اللولب المخروطي: كيف تختار
يشمل مصطلح "المجفف المخروطي" جهازين غير مرتبطين، ويُحدِّد المشترون الجهاز الخطأ بشكل متكرر لدرجة أن الاسم نفسه يمثل خطر اختيار. لا يحتوي المخروط المزدوج على محرِّك داخلي — الوعاء بأكمله يدور. يُبقي مجفف اللولب المخروطي تحت التفريغ الوعاء ثابتًا ويستخدم لولبًا داخليًا مداريًا لرفع المادة وتدفقها على شكل شلال. المخروط المزدوج ألطف وأسهل بكثير في التنظيف، لكنه يعتمد على بقاء المادة ذات تدفق حر؛ بينما يعالج تصميم اللولب ميكانيكيًا المادة اللزجة أو المتكتلة التي قد تُبطل ميزة المخروط المزدوج. راجع مقارنتنا للمجففات المخروطية تحت التفريغ للحصول على التفصيل الكامل لهندسة اللولب مقابل المخروط الدوار، بما في ذلك التعامل مع الدفعات الجزئية وتصميم موانع التسرب.
قائمة مرجعية للمواصفات: ما الذي يجب سؤال المورد عنه
- حجم الوعاء ومستوى الملء النموذجي للدفعة — عادةً ما تُحدَّد المجففات المخروطية عند ملء 50–70٪، وليس بالسعة الكاملة
- وسيط تسخين الغلاف ونطاق درجة الحرارة القابل للتحقيق (الماء الساخن أو البخار أو الزيت الحراري)
- مستوى التفريغ وتحديد حجم المكثِّف بناءً على حمل المذيب الفعلي، وليس الماء فقط
- تصميم مانع التسرب الدوار عند عمود تشغيل الوعاء، وحدوده المقدَّرة للتفريغ ودرجة الحرارة
- مواد البناء والتشطيب السطحي (316L والتلميع المرآوي شائعان في الاستخدامات الصيدلانية والكيميائية الدقيقة)
- نوع صمام التفريغ وما إذا كان يدعم التفريغ المحكم والمقاوم للغبار
- تصنيف مقاومة الانفجار والتخميل بالنيتروجين إذا كانت استعادة المذيب متضمنة
- حزمة توثيق التحقق من صحة التنظيف، إذا كان التطبيق خاضعًا لتنظيم GMP
الأسئلة الشائعة
ما هو المجفف المخروطي المزدوج؟
مجفف دفعي يعمل تحت التفريغ، يدور فيه وعاؤه بالكامل على شكل مخروط مزدوج، مما يُقلّب المادة مقابل الجدار الساخن. يُجدّد الدوران باستمرار تلامس المادة مع السطح الساخن، مما يوفر انتقالًا جيدًا للحرارة مع ضرر ضئيل جدًا للجسيمات ودون أي أجزاء متحركة داخل منطقة المنتج.
كيف يعمل المجفف المخروطي المزدوج؟
يُعبَّأ الوعاء ويُغلَق بإحكام ثم يُفرَّغ من الهواء. يُسخِّن غلاف مُدفَّأ بالماء الساخن أو البخار أو الزيت الحراري الجدار بينما يدور الوعاء ببطء، مُقلِّبًا المادة. تحت التفريغ، تغلي الرطوبة أو المذيب عند درجة أقل بكثير من نقطة غليانه في الضغط الجوي، ويُسحَب البخار إلى مكثّف لاستعادته. ثم تُفرِّغ هندسة المخروط الدفعة بشكل شبه كامل.
ما الفرق بين المجفف المخروطي المزدوج ومجفف اللولب المخروطي؟
يُدوِّر المجفف المخروطي المزدوج الوعاء بأكمله ولا يحتوي على أجزاء داخلية؛ بينما يُبقي مجفف اللولب المخروطي الوعاء ثابتًا ويُحرِّك المادة بلولب داخلي. المخروط المزدوج ألطف وأسهل بكثير في التنظيف، لكن المادة التي تلتصق بالجدار تُبطل ميزته — وهنا تحديدًا يُحتاج إلى الكشط الميكانيكي لتصميم اللولب.
لماذا يُستخدم المجفف المخروطي المزدوج؟
لتجفيف المساحيق والبلورات والحبيبات ذات التدفق الحر تحت التفريغ — خاصة المواد الفعالة الصيدلانية والمنتجات الوسيطة المبللة بالمذيبات، والكيماويات الدقيقة، والأصباغ، ومواد البطاريات التي تحتاج إلى استبعاد الأكسجين. يُختار عندما تكون سلامة الجسيمات وسهولة التنظيف والتفريغ الكامل أمورًا مهمة.
كم تستغرق دورة المجفف المخروطي المزدوج؟
عادةً من 4 إلى 10 ساعات، اعتمادًا على حجم الدفعة والرطوبة الأولية والسائل المُزال ودرجة حرارة الغلاف. هذا أسرع بكثير من مجفف الصواني الساكن تحت التفريغ (8–24 ساعة) لأن التقليب يُجدّد باستمرار تلامس المادة مع الجدار الساخن، لكنه أبطأ من مجفف المجداف أو المِمشط المُحرَّك على التغذيات عالية الرطوبة.

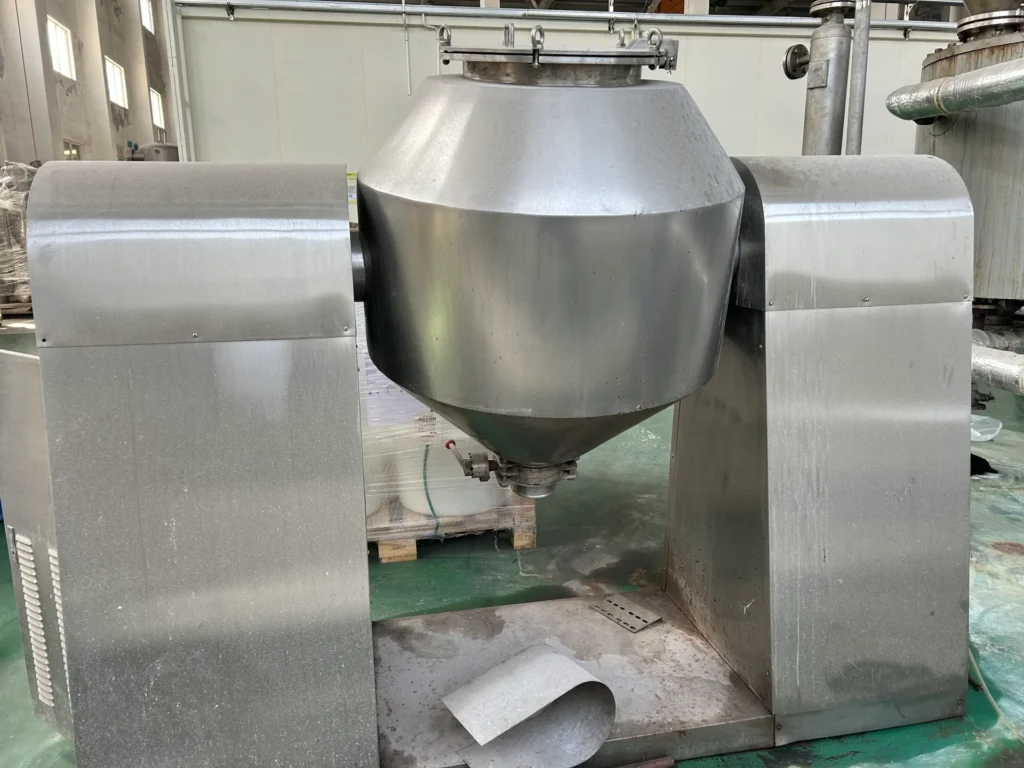

غير متأكد مما إذا كانت مادتك ستتقلب بحرية أم ستمر بمرحلة لزجة؟ هذا بالضبط ما صُمِّم من أجله مختبرنا التجريبي الداخلي — نختبر مادتك الفعلية تحت التفريغ وفي ظروف مُجهَّزة بأدوات قياس قبل أن تلتزم بتصميم معين.
