ZYG - مجفف أقراص أفقي بالتفريغ

مجفف تجفيف بالتوصيل تحت التفريغ بمحركات أقراص جوفاء

يتميز مجفف الأقراص الأفقي بالتفريغ بغلاف كبير المساحة للتسخين ومحركات أقراص جوفاء تعزز سطح التسخين. يقدم أداءً أفضل من مجففات التفريغ ذات المشط أو الريشة من حيث كفاءة التسخين لكثير من المواد، ويناسب التشغيل بالتفريغ عند درجات حرارة منخفضة، وهو مثالي لمعالجة المواد القابلة للاشتعال والانفجار والمواد المذابة في مذيبات عضوية والمواد الحساسة للحرارة.

المدخل: السوائل، المعلقات، العجائن، والخلطات
المخرج: مسحوق بمحتوى رطوبة 3%–10%
درجة الحرارة: درجة حرارة مصدر الحرارة من 50°C إلى 200°C
ميزة إضافية: تحريك، سحق خفيف

f 𝕏 in

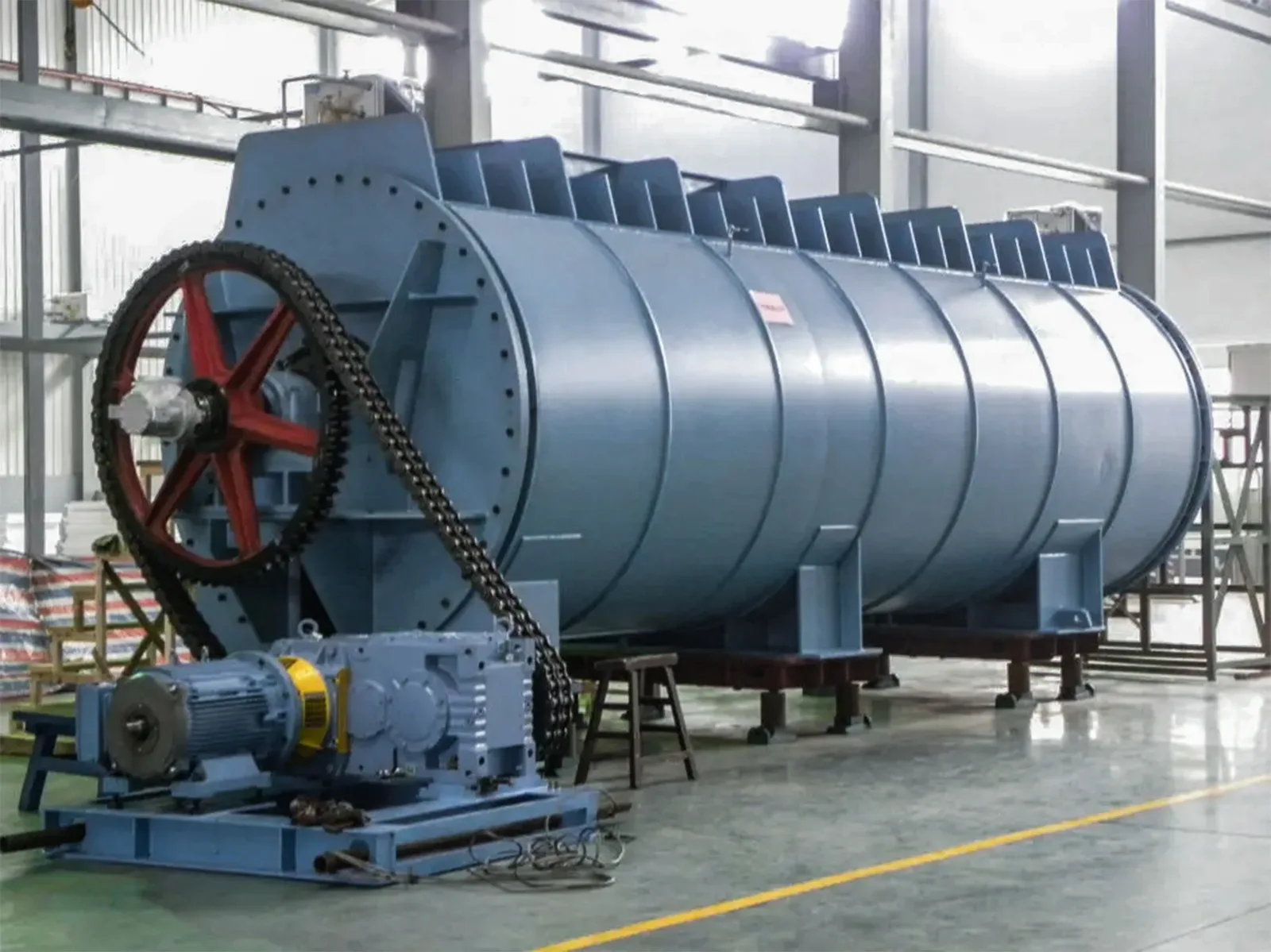

مجفف أقراص أفقي بالتفريغ بمحركات أقراص جوفاء

يجمع مجفف الأقراص الأفقي بالتفريغ من سينوثيرمو بين غلاف تسخين كبير المساحة ومحركات أقراص جوفاء تضيف سطح تسخين إضافي أثناء دورانها، لتجفيف السوائل والمعلقات والعجائن والخلطات إلى مسحوق تحت التفريغ. يمنح سطح الأقراص الإضافي كفاءة تسخين أعلى مقارنة بمجففات التفريغ ذات المشط أو الريشة لكثير من المواد، بينما يناسب الغلاف المحكم تحت التفريغ المواد القابلة للاشتعال والانفجار والمواد الرطبة بالمذيبات العضوية والمواد الحساسة للحرارة.

تحمل الأقراص الجوفاء الدوارة وسيط التسخين في داخلها، مما يضيف سطح توصيل حراري يتجاوز الغلاف وحده لنقل حراري أسرع إلى الدفعة.
تمنح مساحة سطح الأقراص الإضافية كفاءة تسخين أكبر لكثير من المواد مقارنة بتصاميم مجففات التفريغ ذات المشط أو الريشة.
يخفض التفريغ نقطة التبخر، مما يتيح التجفيف في نطاق حرارة مصدر من 50–200°C يحمي المنتجات الحساسة للحرارة.
يجفف الغلاف المحكم منخفض الأكسجين تحت التفريغ بأمان المواد القابلة للاشتعال والانفجار والرطبة بالمذيبات العضوية التي لا يمكن تجفيفها في الهواء الطلق.
يقوم دوران الأقراص بتحريك الدفعة باستمرار ويوفر سحقًا خفيفًا، مما يساعد على إنتاج مسحوق حر التدفق بمحتوى رطوبة 3–10%.

مجفف أقراص أفقي بالتفريغ بمحركات أقراص جوفاء

الطراز

الطراز	ZYG-0.5	ZYG-0.75	ZYG-1.0	ZYG-1.5	ZYG-2.0	ZYG-3.0	ZYG-4.0	ZYG-5.0	ZYG-6.0	ZYG-7.0
الحجم الإجمالي (L)	500	750	1000	1500	2000	3000	4000	5000	6000	7000
حجم التشغيل (L)	300	450	600	900	1200	1800	2400	3000	3600	4200
مساحة نقل الحرارة (m²)	3.2	4.4	5.1	6.3	8.7	10.6	12.3	14.3	16.2	19.2
مساحة نقل الحرارة لعمود التسخين (m²)	0.9	1.35	1.53	1.92	2.61	3.18	3.69	4.33	4.86	5.77
قدرة المحرك (KW)	3-5.5	4-5.5	5.5-7.5	7.5-11	7.5-15	11-18.5	15-18.5	22-37	37-55	37-55

سرعة المحرك: 6–30 دورة/دقيقة (يُحدد عند الطلب إذا كانت خارج هذا النطاق).
مستوى الضوضاء: ≤65 dB(A).
ضغط تصميم الغلاف: 0.8 MPa (يُحدد عند الطلب إذا تجاوز ذلك).
ضغط تصميم الوعاء: -0.1 إلى 0.15 MPa (يُحدد عند الطلب إذا كان خارج هذا النطاق).
التفريغ الداخلي: -0.06 إلى -0.09999 MPa (من ختم الحشو إلى الختم الميكانيكي).
معدل ارتفاع ضغط غرفة التفريغ: 167 Pa/min (يعتمد على تهيئة مضخة التفريغ).
شدة التجفيف: 15–20 kg H₂O/(m²·h).
وسائط التسخين: بخار، زيت حراري، أو ماء ساخن.
مادة التصنيع (الأجزاء الملامسة للمنتج): الصلب الكربوني، الصلب المقاوم للصدأ، أو التيتانيوم.
