분무 건조는 어떻게 작동하는가? 단계별 공정 설명

분무건조는 액체를 수백만 개의 미세한 액적으로 미립화한 뒤 열풍 기류 속에서 건조시켜, 용액, 현탁액, 또는 에멀전을 단 몇 초 만에 건조 분말로 전환하는 공정입니다. 각 액적은 표면적이 매우 넓고 증발 과정에서 표면 온도가 낮게 유지되기 때문에, 분무건조는 매우 빠르면서도 우유, 커피, 효소, 제약 활성 성분과 같은 열에 민감한 소재에도 적용할 수 있을 만큼 온화한 공정입니다.

순간 건조와 유입 공기 온도보다 훨씬 낮은 표면 온도의 조합 — 이것이 바로 분무건조가 수많은 액체-분말 전환 문제에서 표준 공정 단계로 자리 잡은 이유입니다. 또한 세부 조건이 중요한 이유이기도 합니다. 동일한 원료라도 아토마이저, 기류, 온도 설정 방식에 따라 미세하고 응집력 있는 분말, 거칠고 유동성이 좋은 과립, 또는 과열되어 규격에서 벗어난 배치가 만들어질 수 있습니다. 이 가이드에서는 분무건조의 4단계를 살펴보고, 민감한 제품을 보호하는 물리적 원리를 설명하며, 기류 구성을 비교하고, 목표 분말 규격을 달성하기 위해 조정할 수 있는 공정 변수를 정확히 안내합니다. 장비, 규모, 비용에 초점을 맞춘 구매자용 상세 자료는 함께 제공되는 분무건조기 장비 가이드를 참고하시기 바랍니다.

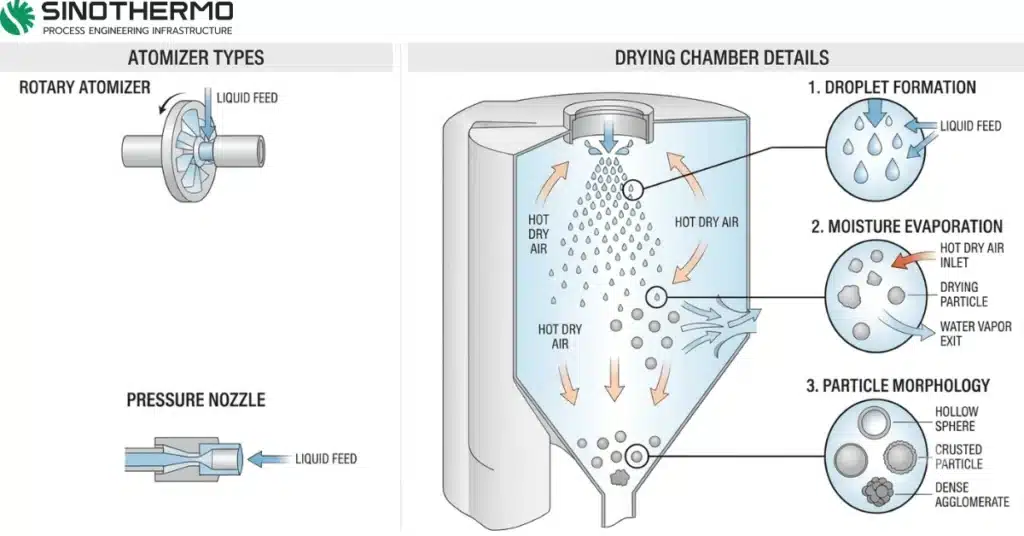

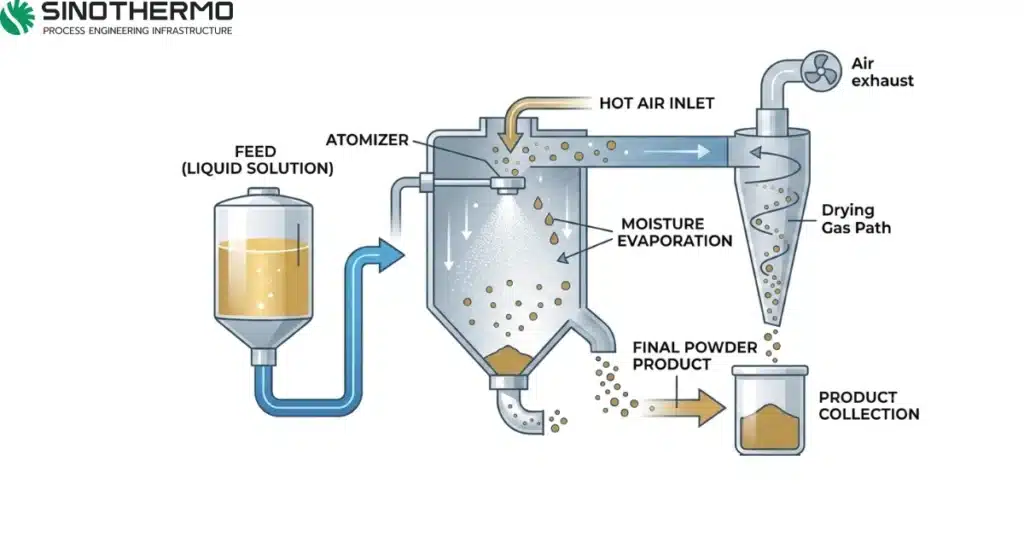

분무건조의 4단계

규모나 브랜드에 관계없이 모든 분무건조기는 동일한 4단계 공정 순서로 작동합니다. 각 단계를 이해하는 것이 “분무건조는 어떻게 작동하는가”라는 질문에 가장 빠르게 답하는 방법이며, 예상과 다른 분말이 나왔을 때 문제를 진단하는 데에도 도움이 됩니다.

1. 1.미립화 — 액체 원료는 제어된 유량으로 펌핑되어, 고속 원심(회전식) 아토마이저 또는 고압 노즐을 이용해 미세한 액적으로 분쇄됩니다. 액적 크기는 전체 공정에서 가장 큰 영향을 미치는 단일 변수입니다. 액적이 작을수록 단위 질량당 표면적이 넓어 건조 속도가 빨라지고, 더 미세한 분말이 만들어집니다. 따라서 미립화 단계에서 액적이 건조 구역에 진입하기도 전에 입자 크기 분포가 사실상 결정됩니다. 고속 회전하는 회전 디스크는 액체를 균일하고 좁은 범위의 액적으로 전단시키는 반면, 압력 노즐은 원료를 작은 오리피스를 통해 강제로 통과시켜 더 거칠고 유동성이 좋은 액적을 만듭니다.
2. 2.액적-공기 접촉 — 액적은 건조 챔버 내에서 제어된 열풍 기류와 즉시 접촉합니다. 수백만 개의 액적이 동시에 분산되기 때문에 그 총 표면적은 엄청나게 넓어져, 하나의 건조탑 안에서 수백 제곱미터에 달하는 증발 표면과 맞먹는 경우도 있습니다. 이 덕분에 열과 수분의 이동이 거의 순간적으로 이루어집니다. 공기 분산기의 형상과 기류 방향(아래에서 다룸)은 이 접촉이 얼마나 균일하고 온화하게 이루어지는지를 결정합니다.
3. 3.건조(증발) — 각 액적의 수분은 몇 초, 때로는 1초도 안 되는 짧은 시간 안에 증발합니다. 이 시간 동안 증발 냉각 작용으로 액적 표면 온도는 유입 공기 온도보다 훨씬 낮게 유지됩니다. 표면 수분이 소진되면 고체 표면막이 형성되고, 입자는 원료와 건조 속도에 따라 속이 빈 구형, 움푹 들어간 “건포도” 형태, 또는 조밀한 고체 형태 등 최종 형상을 갖추게 됩니다.
4. 4.분리 및 회수 — 건조된 분말은 사이클론, 백필터, 또는 이 두 가지를 직렬로 조합한 장치를 통해 습한 배기 공기로부터 분리됩니다. 분말은 완제품으로 배출되고, 사용된 공기는 배출되거나 재순환됩니다. 이 단계에서의 미분 회수는 수율에 직접적인 영향을 미치므로, 분리 시스템은 부차적인 요소가 아니라 제품 품질 시스템의 핵심 부분입니다.

분무건조가 열에 민감한 소재를 보호하는 이유

“분무 건조는 어떻게 작동하는가”에 이어 가장 흔히 나오는 질문은, 종종 입구 온도가 150–300 °C에 달하는 열풍이 어떻게 단백질, 비타민, 향미료, 제약 활성 성분을 익혀버리지 않는가 하는 것이다. 그 답은 증발 냉각이다. 액적에 자유 수분이 남아 있는 한, 열풍에서 전달되는 에너지는 고형분을 가열하는 대신 그 수분을 증발시키는 데 소비된다. 액적 표면은 습구 온도계처럼 작용하여 주변 공기보다 수십 도 낮은 온도를 유지한다.

Two factors reinforce this protection. First, residence time in the drying zone is only seconds, so even after the droplet dries and its temperature begins to rise toward the outlet air temperature, there is very little time for thermal degradation. Second, it is the outlet temperature — typically far lower than the inlet — that the finished powder actually experiences, and that outlet value is what a good process engineer controls to protect the product. This is why milk retains its solubility, coffee keeps its aroma, enzymes keep their activity, and inhalable pharmaceutical powders keep their potency after spray drying.

병류 vs 혼합/향류 기류 방식

액적과 열풍이 챔버 내부를 통과하는 방향은 제품의 손상 정도와 잔류 수분 모두에 큰 영향을 미치는 핵심 요소 중 하나입니다.

분무 건조 문의의 대부분을 차지하는 해외 식품 및 제약 엔지니어들에게는, 열 손상 방지를 극대화할 수 있다는 이유로 병류식(co-current)이 표준 기본 방식으로 자리 잡고 있습니다. 대향류식(counter-current)과 혼합류식(mixed-flow)은 소재가 열에 강해 손상 우려가 적고, 마지막 남은 수분까지 최대한 제거하는 것이 우선순위일 때 선택됩니다.

최종 분말의 품질을 결정하는 요인은 무엇일까요?

분무 건조가 매력적인 이유는 바로 분말 규격을 조정할 수 있다는 점에 있습니다. 어떤 조절 요소가 어떤 물성을 제어하는지 이해하고 나면, 결과물을 그대로 받아들이는 것이 아니라 목표에 맞게 설계할 수 있습니다. 주요 상관관계는 다음과 같습니다:

• 무화(디스크 속도 또는 노즐 압력) → 입자 크기. 회전 속도가 높거나 노즐 압력이 높을수록 → 액적이 작아지고 → 분말이 미세해집니다.
• 공급액 농도(고형분 함량) → 입자 크기 및 벌크 밀도. 고형분이 많을수록 일반적으로 입자가 크고 밀도가 높아지며 에너지 효율이 개선되지만, 점도는 상승합니다.
• 입구/출구 온도 → 잔류 수분 및 제품 온도. 출구 온도가 최종 수분 함량을 결정하는 주요 제어 요소이며, 입구 온도와 풍량은 건조 속도를 결정합니다.
• 기류 패턴 → 민감한 제품의 열 노출도(위 표 참조).
• 공급액 점도 및 계면활성제 → 액적 형성 및 입자 형태(중공형 대 중실형).

A useful mental model: atomization and feed set what the particle is, while temperature and airflow set how gently it gets there. Get both sides right and the same tower can make everything from an ultrafine inhalation powder to a coarse instant-beverage granule.

분무 건조가 사용되는 분야

펌프로 이송 가능한 액체라면 원칙적으로 거의 모든 것을 분말로 전환할 수 있기 때문에, 분무건조는 유난히 폭넓은 산업 분야에 걸쳐 활용됩니다. 대표적인 적용 사례는 다음과 같습니다.

• 식품: 분유, 인스턴트 커피, 향료, 식물성 단백질, 코코넛밀크 분말, 계란 분말
• 제약: API, 부형제, 흡입용 분말, 캡슐화 활성물질, 무정형 분산체
• 화학: 촉매, 세라믹, 염료, 안료, 세제
• 신에너지: 구형 형상과 정밀한 입도 제어가 핵심인 리튬전지 양극재 및 전구체 소재

귀사의 특정 소재가 이 목록에 없다면, 바로 그런 경우를 위해 파일럿 테스트가 존재합니다 — 자세한 내용은 아래 공정 엔지니어링 섹션을 참고하십시오. 분무건조 외에 더 폭넓은 건조 기술 개요를 원하신다면, 산업용 건조 장비 가이드에서 대류식, 전도식, 진공식 방식을 나란히 비교하고 있습니다.

분무건조기 종류 (빠른 참조)

용매를 회수하거나 불활성 분위기를 유지해야 하는 경우, 밀폐 순환 분무건조기는 건조 가스를 밀폐된 질소 루프 내에서 순환시킵니다. 원료가 펌프 이송이 가능한 액체가 아니라 페이스트나 필터 케이크 형태라면 분무건조는 적합한 방식이 아닙니다 — 이런 경우에는 스핀 플래시 건조기 또는 공기식 건조기가 처리합니다. 또한 분무건조 후 분말의 수분 함량이 목표치보다 약간 높게 남는 경우, 후단에 유동층 건조기를 배치하여 마무리 건조를 하는 것이 표준적인 2단계 공정입니다.

피해야 할 일반적인 실수

아무리 잘 제작된 분무건조기라도 공정 설정이 잘못되면 만족스러운 결과를 얻을 수 없습니다. 분무건조를 처음 접하는 엔지니어들에게서 반복적으로 나타나는 실수는 다음과 같습니다.

• 무조건 낮은 출구 온도를 추구하는 것. 온도가 너무 낮으면 분말이 타워를 빠져나올 때 습하고 점착성을 띠어 벽에 달라붙고 보관 중 케이킹이 발생합니다. 출구 온도는 무조건 낮추는 것이 아니라 소재의 유리전이 및 점착 특성에 맞춰 설정해야 합니다.
• 원료의 고형분 함량을 간과하는 것. 묽은 원료를 그대로 처리하면 (증발이나 막농축 등으로) 저렴하게 제거할 수 있었던 수분을 증발시키는 데 에너지를 낭비하게 되며, 결과적으로 더 미세하고 밀도가 낮은 분말이 생성됩니다. 분무 전에 점도가 허용하는 한도까지 원료를 농축해야 합니다.
• 분리 장치 용량을 과소 설계하는 것. 사이클론 단독으로는 미분이 빠져나가는 경우가 많아 수율이 떨어지고 배출 문제가 발생합니다. 미세하거나 고가치의 분말은 대개 사이클론 뒤에 백필터가 필요합니다.
• 벽면 부착 및 점착성을 간과하는 것. 무정형 당류와 일부 추출물은 좁은 온도 구간에서 점착성을 띠게 됩니다. 이는 배합 및 공정상의 문제로, 말토덱스트린 같은 담체, 에어브룸이나 냉각벽 설계, 정밀한 출구 온도 제어가 모두 도움이 됩니다.
• 파일럿 테스트를 생략하는 것. 데이터시트만으로 실제 생산 규모의 타워 사양을 결정하는 것은 가장 값비싼 실수입니다. 액적의 건조 거동, 형상, 점착성은 원료의 화학적 특성만으로 예측하기 어려우며, 실측이 필요합니다.

실험실에서 생산까지: 공정 엔지니어링 단계

“이 액체는 분무 건조가 가능할 것이다”라는 판단과 “이 타워가 톤 단위 생산에서 규격에 맞는 분말을 안정적으로 만들어낸다”라는 확신 사이의 간극은 파일럿 실험을 통해서만 좁혀집니다. 바로 이 지점에서 SINOTHERMO는 카탈로그 공급업체와 다르게 일합니다. SINOTHERMO — 프로세스 엔지니어링 인프라. 저희는 단순히 기계를 판매하는 것이 아니라 공정 문제 자체를 해결합니다.

귀사의 소재를 저희 자체 파일럿 실험실(PILOT LABORATORY)로 가져오시면 사양을 확정하기 전에 실제로 테스트해 드립니다. 실제 공급 원료를 분무화하고, 입구 및 출구 온도를 다양하게 조정하며, 병류식과 혼합류식을 비교 테스트하고, 실제로 얻게 될 분말의 특성—입자 크기, 벌크 밀도, 잔류 수분, 유동성, 수율—을 측정합니다. 20년 이상의 경험을 바탕으로 저희 엔지니어들은 이러한 파일럿 테스트 결과를 추정이 아닌 검증된 파라미터를 갖춘 생산용 타워로 전환합니다. 높은 맞춤화란 분무 장치, 열원, 재질(304 대 316L), 기류 구성, 2단계 건조가 모두 표준 모델이 아닌 귀사의 원료에 맞춰 설계됨을 의미합니다.

결론

그렇다면 분무 건조는 어떻게 작동할까요? 액체는 수백만 개의 미세 액적으로 분무되고, 챔버 내에서 열풍과 만나며, 수 초 만에 건조 분말로 증발되는 동안 증발 냉각 효과가 고형분을 보호하고, 이후 분리 및 포집됩니다 — 네 단계로 구성되며, 각 단계는 목표로 하는 분말 특성에 맞춰 조정 가능합니다.

물리적 원리는 보편적이지만, 성공의 핵심은 귀사의 특정 소재에 맞는 파라미터를 정확히 찾아내는 데 있습니다. 귀사의 액체가 분무 건조에 적합한지, 또는 어떤 분말을 얻게 될지 확신이 서지 않으신가요? 원료를 보내주시면 저희 파일럿 실험실에서 확인해 드립니다, 장비를 결정하기 전에 실제 수치로 말씀드립니다.

✉️ mark.gu@sinothermo.com · 🌐 www.sinothermo.com

SINOTHERMO — 프로세스 엔지니어링 인프라.

자주 묻는 질문

분무 건조는 간단히 말해 어떻게 작동하나요?

액체는 미세한 액적 형태로 분무되고, 이 액적들이 열풍과 만나면 수분이 수 초 안에 증발하며, 생성된 건조 분말은 공기로부터 분리되어 완제품으로 포집됩니다.

분무 건조의 네 단계는 무엇인가요?

분무화, 액적-공기 접촉, 건조(증발), 분리/포집입니다. 분무화는 입자 크기를 결정하고, 공기 접촉은 빠른 열 및 수분 전달을 유도하며, 증발은 수분을 제거하고, 사이클론 또는 백필터가 분말을 포집합니다.

분무 건조는 왜 열에 민감한 제품을 손상시키지 않나요?

액적이 아직 수분을 머금고 있는 동안에는 증발이 표면을 냉각시켜 제품 온도를 뜨거운 입구 공기 온도보다 훨씬 낮게 유지합니다. 완성된 분말은 그보다 훨씬 낮은 출구 온도만 경험하며, 전체 공정은 단 몇 초밖에 걸리지 않기 때문에 단백질, 비타민, 향미, 제약 활성 성분이 손상 없이 유지됩니다.

병류식과 향류식 분무 건조의 차이는 무엇인가요?

병류식 건조에서는 공기와 액적이 같은 방향으로 이동하므로 가장 뜨거운 공기가 가장 젖은 액적과 만나게 됩니다 — 이는 가장 온화한 방식으로, 열에 민감한 식품 및 제약 분야의 표준 방식입니다. 향류식 건조는 더 낮은 잔류 수분에 도달할 수 있지만, 완성된 분말이 더 뜨거운 공기에 노출됩니다.

최종 분말 특성은 무엇에 의해 결정되나요?

주로 네 가지 변수에 의해 결정됩니다: 분무화(디스크 속도 또는 노즐 압력)는 입자 크기를 결정하고, 원료의 고형분 함량은 크기와 벌크 밀도를 결정하며, 입구/출구 온도는 잔류 수분과 제품 온도를 결정하고, 기류 패턴은 민감한 제품의 열 노출 정도를 결정합니다.

분무 건조로 만드는 제품에는 어떤 것들이 있나요?

분유, 인스턴트 커피, 향미료, 식물성 단백질, 제약 활성 성분 및 흡입용 분말, 촉매, 세라믹, 염료, 세제, 리튬 배터리 양극재 및 전구체 소재 등이 있습니다.

제 액체가 분무 건조에 적합한지 어떻게 알 수 있나요?

가장 확실한 방법은 파일럿 테스트입니다. SINOTHERMO의 사내 파일럿 실험실에서는 고객의 실제 원료를 분무하고 온도와 풍량 조건을 테스트하여, 본격적인 대형 설비를 사양화하기 전에 입자 크기, 수분 함량, 밀도, 수율 등 실제 분말 산출 결과를 측정합니다.
