회전식 원뿔형 진공 건조기(RCVD): 작동 원리와 사양 결정법

회전식 원뿔형 진공 건조기(RCVD)는 대류가 아닌 전도 방식으로 건조합니다. 이중 원뿔형 용기가 재킷 벽을 통해 열을 전달하면서 진공 하에서 천천히 회전하므로, 투입물은 의도적으로 낮춘 끓는점에서 가열된 표면과 접촉하며 뒹굴게 됩니다. 이것이 열에 민감하고, 산화되기 쉬우며, 용매로 젖은 물질에 대한 기본 배치 건조기로 선택되는 이유입니다. 그러나 견적을 받는 대상은 단일 기계가 아닙니다 — 건조기, 먼지 필터, 응축 계통, 리시버, 진공 끝단이라는 다섯 가지 요소로 구성되며, 두 견적서를 비교할 수 있는 것은 이 다섯 가지 모두가 양쪽 견적서에 포함되어 있을 때뿐입니다.

후보 선정 단계를 위해 작성되었습니다.

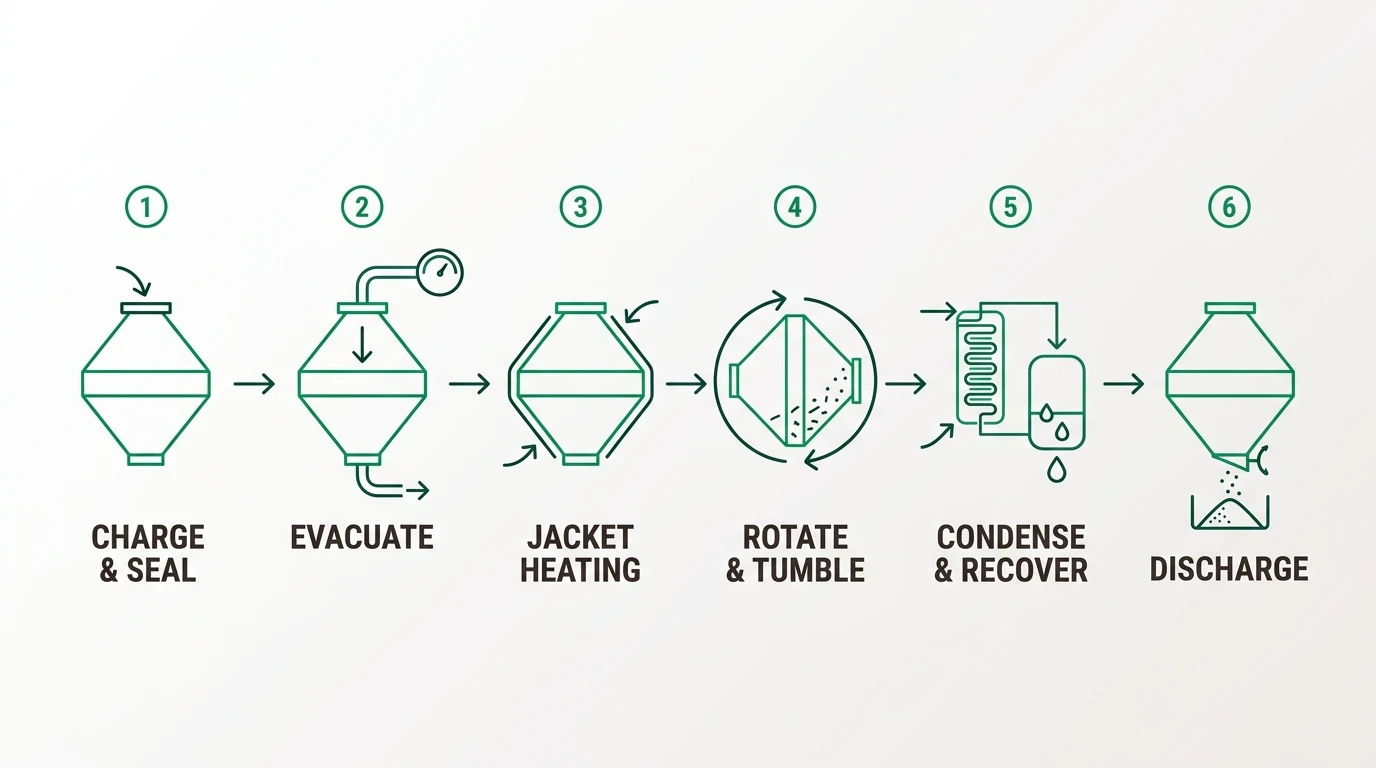

RCVD 사이클에서 실제로 일어나는 일

1. 1.투입 및 밀봉. 젖은 케이크, 결정 또는 분말은 밀봉된 연결부를 통해 투입됩니다 — 인화성 물질을 다루는 경우, 개방된 맨홀을 통한 투입은 곧 용매 증기를 담게 될 용기에 공기를 유입시킵니다.
2. 2.배기. 진공 시스템이 용기 내부를 감압하여 용매의 끓는점을 낮춥니다 — 이것이 제품이 손상을 일으키는 재킷 온도를 전혀 필요로 하지 않는 이유입니다.
3. 3.재킷을 통한 가열. 온수, 증기 또는 열매체유가 벽을 통해 열을 전도합니다. 고온 가스는 제품에 전혀 접촉하지 않습니다.
4. 4.회전 및 텀블링. 용기는 투입물이 벽에 달라붙지 않고 폭포처럼 굴러떨어질 만큼 천천히 회전하여, 가열된 벽면의 물질을 지속적으로 갱신하고 케이스 하드닝(표면 경화)을 일으킬 크러스트를 깨뜨립니다.
5. 5.응축. 증기는 먼지 필터를 통해 빠져나가 응축되고 리시버로 흘러들어가며, 그곳에서 용매는 배출물이 아닌 자산이 됩니다(전체 루프).
6. 6.배출. 원뿔부는 하부 밸브를 통해 잔류물이 거의 없이 배출됩니다 — 이 형상이 고부가가치 제품에 적합한 이유입니다.

4단계는 이 기계를 선택하는 기술적 근거이며, 5단계와 6단계는 견적 가격이 갈리는 지점입니다.

진공 하 텀블링이 정치식 진공 오븐보다 우수한 이유

대부분의 구매자는 정치식 진공 오븐이 잔류물 규격을 충족시키지 못한 후에야 RCVD에 도달합니다.

트레이 오븐 시험으로는 RCVD의 사이클 시간을 예측할 수 없습니다 — 사이클을 빠르게 만드는 메커니즘인 표면 갱신이 오븐에는 존재하지 않기 때문입니다.

수치에 관하여. 진공도, 재킷 온도, 사이클 시간, 달성 가능한 잔류물은 물질에 따라 크게 달라집니다. 브로슈어에 기재된 모든 수치 — 저희 자료를 포함하여 — 는 전형적인 설계 목표이며, 귀사의 실제 물질로 시험을 통해 확인됩니다.

충전율과 유효 용적: "용량"이 과장되는 지점

이는 RCVD 견적서가 구매자를 오도하는 가장 흔한 방식입니다 — 보통 부정직이 아니라 단위의 문제입니다.

이중 원뿔형 용기는 가득 채울 수 없습니다. 텀블링에는 폭포처럼 흘러내릴 공간이 필요하며, 과충전하면 물질이 플러그처럼 뭉쳐 회전하면서 표면 갱신이 멈추고, 결국 회전하는 진공 오븐을 구매한 셈이 됩니다. 사용 가능한 비율은 표에서 읽어내는 것이 아니라 시험으로 확인되는 설계 목표입니다. 그 결과 견적서에서 흔히 혼동되는 세 가지 수치가 남습니다. 기하학적 용적(가장 큰 수치이며 표제 용량으로 나타나기 쉬운 수치), 유효 용적(기하학적 용적 × 달성 가능한 충전율 — 실제로 투입할 수 있는 유일한 용적), 그리고 배치 질량(유효 용적 × 건조된 제품이 아닌 습윤 원료의 벌크 밀도)입니다.

이 확인 사항을 문의서에 명시하십시오: 기하학적 용적, 가정된 충전율, 그 결과로 나온 유효 용적, 그리고 견적 배치 질량에 사용된 습윤 원료의 벌크 밀도를 확인하는 것입니다. 이 네 가지 항목만 있으면 견적 비교는 단순 계산이 됩니다 — 어떤 기계가 킬로그램당 예상외로 저렴해 보일 때 가장 먼저 확인해야 할 지점입니다.

공급업체가 제시하는 다른 파라미터 검증하기

달성 가능한 진공도는 건조하고 누출이 없는 상태로 정격이 매겨져 있습니다. 그러나 실제 용기에는 습윤 상태에서 증기를 발생시키는 투입물과 실제 씰이 들어 있습니다. 투입물이 들어 있는 상태에서 용기가 어느 압력을 유지하는지 물어보십시오 — 누출이 있는 시스템은 요란하게 고장 나지 않고, 응축기의 열전달 성능을 조용히 갉아먹습니다.

열전달 면적은 형상에 의해 고정되지만, 층이 가라앉으면서 젖은 면적은 줄어듭니다 — 제시된 사이클 시간이 이를 어떻게 반영하는지 물어보십시오.

응축기 부하는 사이클 초반에 정점에 달합니다. 평균치로 사이징하면 정확히 부하가 도달하는 시점에 용량이 부족해집니다.

잔류물 규격: 사이클 시간이 일반적인 "건조 완료"가 아니라 귀사의 한계치까지 명시되어 있는지 확인하십시오.

응축기와 진공 끝단은 부속품이 아니다

반복되는 입찰 패턴: 한 견적서가 더 저렴한 이유는 진공 및 응축 패키지를 옵션으로 처리하고 건조기 단독 가격만 제시했기 때문입니다. 이는 절감이 아닙니다 — 이 패키지가 회수율, 배출 대응, 사이클 시간을 결정합니다. 건조기와 동일한 범위로 사양을 정하십시오: 응축기 이전의 먼지 필터, 최대 증기 부하로 사이징된 응축기 용량, 사이클 도중 진공을 깨지 않고 비울 수 있는 리시버, 각각 다른 교차 오염 위험을 수반하는 진공 펌프 종류, 그리고 진공 해제 매체 — 공기가 아닌 질소여야 합니다. 뜨거운 용기에 용매 증기와 건조 분말이 있는 상태로 공기가 유입되면, 이 설계가 방지하고자 하는 점화 조건이 그대로 재현되기 때문입니다.

참고: 배터리 소재용 불활성 가스 건조, 전도 및 진공 건조기 카테고리, 그리고 산업용 진공 건조기 가이드.

사양 체크리스트

여기 열거된 각 항목은 입찰 단계에서 누락되었을 때 발주 후 범위나 가격을 바꾼 사례가 있습니다.

피해야 할 흔한 실수

• 기하학적 용적과 유효 용적을 비교하는 것. 이 장비 범주에서 가장 값비싼 실수입니다.
• 진공 및 응축 계통을 옵션으로 취급하는 것. 이것은 기계 그 자체입니다 — 별도로 가격이 매겨지면 회수 부족분이 귀사에 전가됩니다.
• 평균 증발 속도로 응축기를 사이징하는 것. 증기 부하는 초반에 정점에 달하며, 바로 그 지점에서 평균 사이징은 용량이 부족해집니다.
• 정치식 트레이 오븐 시험에서 스케일업하는 것. 표면 갱신이 없다는 것은 메커니즘 자체가 다르다는 의미입니다 — 대신 무엇을 가져와야 하는지는 저희 파일럿 테스트 체크리스트에서 다룹니다.
• 진공만으로 인화성 공정이 안전해진다고 가정하는 것. 투입, 배출, 진공 해제는 모두 공기가 유입될 수 있는 지점이며, 질소 퍼지와 위험 구역 분류는 어느 경우든 여전히 필요합니다.
• 사이클 도중의 거동을 무시하는 것. 케이크는 종종 페이스트와 분말 사이의 점착 단계를 거치며, 이것이 덩어리 파쇄기가 필요한지, 아니면 완전히 다른 형상이 필요한지를 결정합니다.

RCVD가 적합한 경우와 그렇지 않은 경우

적합한 경우: 의약품 원료의약품 및 용매로 젖은 필터 케이크; 염료·촉매 등의 파인케미칼; 고온 가스 접촉을 견디지 못하는 식품/건강기능식품 분말; 산소 배제 건조가 필요한 배터리 소재. 처리량 향상에 대해서는 이중 원뿔 건조기를 활용한 생산 효율 향상에서 다룹니다 — 궁금한 점이 사양이 아니라 생산량이라면 이 글이 더 적합합니다.

다음의 경우에는 다른 대안을 찾으십시오: 연속 운전이 필요한 경우(산업용 건조기 선택 방법); 또는 물질이 고점도 페이스트 상태를 유지하는 경우(진공 수평형 디스크 건조기).

모델 라인업과 배출 옵션은 이중 원뿔 회전식 진공 건조기 제품 페이지에서 확인하실 수 있습니다.

자주 묻는 질문

회전식 원뿔형 진공 건조기는 무엇에 사용되나요?

열에 민감하고, 산화되기 쉬우며, 용매로 젖은 물질을 저온에서 건조하는 데 사용됩니다 — 가장 흔하게는 의약품 원료의약품, 파인케미칼, 그리고 용매 회수와 밀폐 취급이 필요한 고부가가치 분말입니다.

회전식 원뿔형 진공 건조기는 어떻게 작동하나요?

이중 원뿔형 용기가 천천히 회전하는 동안 재킷이 가열되고 내부는 진공 상태로 유지됩니다. 진공이 끓는점을 낮추어 수분이나 용매가 저온에서 증발하며, 텀블링이 가열된 벽면과의 접촉을 지속적으로 갱신하여 균일한 건조를 유지하고 케이스 하드닝을 방지합니다. 고온 가스는 제품에 전혀 접촉하지 않습니다.

회전식 원뿔형 진공 건조기가 진공 오븐에 비해 갖는 장점은 무엇인가요?

텀블링이 열전달 표면을 지속적으로 갱신합니다 — 훨씬 더 균일한 건조, 케이스 하드닝 없음, 더 짧은 사이클, 그리고 중력에 의한 거의 완전한 배출입니다. 정치식 오븐은 교란되지 않는 층을 통한 전도에 의존하므로 표면은 과건조되는 반면 중심부는 습윤 상태로 남고, 트레이는 수작업으로 취급해야 합니다.

회전식 원뿔형 진공 건조기의 실제 배치 크기는 어떻게 계산하나요?

세 가지 수치를 산출합니다. 기하학적 용적은 용기의 내부 용적입니다. 유효 용적은 기하학적 용적 × 충전율로, 이중 원뿔형 용기는 물질이 플러그처럼 뭉쳐 회전하지 않고 텀블링할 수 있도록 가득 찬 상태보다 훨씬 적게 충전되어야 하기 때문입니다. 배치 질량은 유효 용적 × 건조된 제품이 아닌 습윤 원료의 벌크 밀도입니다. 공급업체에 이 네 가지 항목을 모두 요청하십시오 — 그렇지 않으면 한 견적서의 기하학적 용적과 다른 견적서의 유효 용적을 비교하게 될 수 있습니다.

회전식 원뿔형 진공 건조기는 용매를 회수할 수 있나요?

예 — 용매로 젖은 필터 케이크에 이 건조기가 선택되는 주된 이유입니다. 증기는 밀폐된 용기에서 먼지 필터를 통해 빠져나가 응축되며, 배출되는 대신 재사용을 위해 리시버에 모입니다. 회수율은 건조기 단독이 아니라 루프 전체에 의해 결정됩니다: 평균이 아닌 최대 증기 부하로 사이징된 응축기 용량, 가장 가벼운 용매에 적합한 냉각제, 그리고 공기 유입이 없는 것입니다.

회전식 원뿔형 진공 건조기에는 내부 교반기가 필요한가요?

물질에 따라 다릅니다. 자유 유동성 결정과 적당히 응집성인 케이크는 용기 자체의 회전만으로도 충분히 텀블링됩니다. 강하게 응집되는 물질, 또는 뚜렷한 점착 단계를 거치는 물질은 텀블링만으로는 부서지지 않는 덩어리를 형성할 수 있으며, 교반기나 덩어리 파쇄기가 필요합니다 — 이는 설계 단계에서 가정할 것이 아니라 시험으로 결정해야 합니다.

발주 전에 사이클을 입증하십시오

RCVD 프로젝트를 좌우하는 두 가지 수치 — 귀사의 잔류물 규격에 도달하는 사이클 시간, 그리고 실제로 투입할 수 있는 배치 질량 — 은 용기의 특성이 아니라 귀사 물질의 특성입니다.

SINOTHERMO는 고객 시험을 위한 텀블링식 진공 유닛을 갖춘 자체 파일럿 랩을 운영하고 있습니다. 저희는 진공 하에서 건조 곡선을 실행하고, 사이클 시간에 따른 잔류물을 측정하며, 증기 부하를 확인하여 응축 계통이 실측 데이터를 기반으로 사이징되도록 합니다. 인화성 또는 산화에 민감한 물질의 시험은 불활성 상태로 진행됩니다. 20년 이상의 경험을 바탕으로, 저희 엔지니어는 용기, 필터, 응축기 용량, 진공 끝단을 하나의 시스템으로 규정합니다. 저희 테스트 랩을 확인하시거나, 엔지니어와 상담하십시오.

파일럿 테스트를 신청하십시오 — 실제 습윤 케이크나 분말을 가져오시면 추정이 아니라 실측으로 사이클을 측정해 드립니다.

결론

RCVD는 끓는점을 낮추어 제품이 절대 과열되지 않도록 하고, 투입물을 텀블링하여 가열 표면이 경화된 크러스트로 막히지 않고 지속적으로 갱신되도록 함으로써 그 가치를 입증합니다.

상업적 판단은 다른 곳에서 결정됩니다: 제시된 모든 용량을 유효 용적과 습윤 원료 벌크 밀도로 분해하고, 필터·응축기·리시버·진공 끝단을 건조기와 동일한 범위에 유지하며, 브로슈어에 기재된 모든 수치를 시험으로 확인되는 설계 목표로 취급하십시오.

회전식 원뿔형 진공 건조기의 사양을 정하고 계시거나, 이미 받은 견적서를 검토하고 계신가요? 귀사의 물질을 보내주십시오 — 설계가 확정되기 전에 저희 파일럿 랩이 유효 용적, 진공·온도 범위, 사이클 시간, 그리고 증기 부하를 확인해 드립니다.
