분무 건조 장비: 구성 요소 및 보조 시스템

스프레이 드라이어 구매자와 공급업체 간 분쟁의 대부분은 보조 장비 범위 문제로 귀결됩니다 — 포함되었다고 가정한 것과 실제로 견적에 포함된 것의 차이입니다. 이 가이드는 분무 건조 시스템의 구성 요소를 살펴봄으로써 귀사가 범위를 정확하게 명시하고 진정으로 동등한 견적을 비교할 수 있도록 돕습니다.

이 글은 부분별로 진행됩니다. 시스템 수준의 용량 및 유틸리티 계획에 대해서는 산업용 스프레이 드라이어를 참조하시고, 누가 이를 제작하는지 평가하려면 스프레이 드라이어 제조업체를 참조하세요.

핵심 구성 요소

분무기 — 귀사의 분말을 정의하는 구성 요소

분무기는 입자 크기를 결정하므로, 이 결정은 다른 어떤 단일 구성 요소보다 제품 품질을 좌우합니다. 각 유형의 역학과 절충안은 저희 스프레이 드라이어 분무 가이드에서 심층적으로 다룹니다 — 이 표는 사양 수준에 머물러 있습니다: 어떤 유형인지, 왜인지, 각각이 내부적으로 어떻게 작동하는지가 아니라.

공기 가열기

증기, 전기, 가스(직접 또는 간접), 또는 열매체유. 선택은 자본 비용과 운영 비용 모두에 영향을 미칩니다 — 대규모에서의 절충안은 산업용 스프레이 드라이어를 참조하세요. 가열기의 정격 출력이 건조실의 물리적 크기가 아니라 귀사가 구매하는 증발 용량과 일치하는지 확인하세요.

건조실

건조실 형상(높이 대 직경 비율, 원뿔 각도)과 기류 패턴(병류, 향류, 혼합)은 제품이 얼마나 부드럽게 처리되는지와 벽면 침착에 얼마나 취약한지를 결정합니다. 병류는 열에 민감한 재료의 표준입니다. 가장 뜨거운 공기가 가장 젖은 액적과 만나 건조가 진행됨에 따라 둘 다 함께 냉각되기 때문입니다.

분말 분리

• 사이클론 — 1차 분리, 거의 모든 시스템의 표준
• 백 필터 — 2차 단계, 사이클론이 놓치는 미분을 포집; 제품 수율과 배출 규정 준수를 모두 결정
• 습식 스크러버 — 배출 제어가 필요한 경우 또는 용매 기반 공급물에 사용됨

용량이 부족한 분리는 수율 손실의 흔한 원인입니다 — 귀사의 재료가 실제로 생성하는 것보다 가벼운 분진 부하에 맞춰 크기가 정해진 필터는 올바르게 크기가 정해진 필터보다 더 빨리 막히고 더 많은 제품을 배기로 통과시킵니다. 수율 문제가 최초 시작이 아니라 시운전 후에 나타나면, 저희 스프레이 드라이어 문제 해결 가이드가 진단 방법을 다룹니다.

보조 장비 — 명시적으로 확인해야 할 범위 항목

"스프레이 드라이어" 견적과 "분무 건조 시스템" 견적은 비슷해 보이는 주요 가격에서 매우 다른 범위를 나타낼 수 있습니다. 그 차이는 거의 항상 아래 항목에 있습니다 — 이들 중 어느 것도 불필요하다는 의미에서 선택적인 것이 아니라, 공급업체가 합법적으로 별도로 가격을 책정하거나 묶거나 완전히 제외하고 귀사가 직접 조달하도록 선택할 수 있다는 의미에서 선택적입니다. 문제는 공급업체가 이렇게 하는 것이 아니라, 구매자가 한 번도 견적에 포함되지 않은 항목을 포함된 것으로 가정하는 것입니다.

이들은 주요 견적에서 자주 제외됩니다. 가격을 비교하기 전에 각각을 서면으로 확인하세요:

1. 1.공급 전처리 — 혼합/균질화 탱크, 공급 펌프, 인라인 여과
2. 2.미분 재순환 시스템 — 수집된 미분을 응집을 위해 분무 구역으로 되돌림; 더 굵고 분산성이 좋은 분말이 필요한 경우 필요
3. 3.통합형 유동층(2단계 건조) — 더 부드러운 최종 건조와 응집을 위한 건조실 아래 2단계 유동층
4. 4.분말 이송 및 포장 — 공압 이송, 대형 포대 스테이션, 계량
5. 5.CIP(정치 세척) — 식품 및 제약 용도에 필수적; 비용과 건조실 설계 모두에 상당한 영향을 미침
6. 6.폭발 방지 — 가연성 분말을 위한 배출, 억제, 불활성화(ATEX/NFPA)
7. 7.용매 회수 / 폐쇄 루프 N₂ — 유기 용매 공급물 또는 산화에 민감한 제품에 필요
8. 8.제어 시스템 범위 — 규제 문서화를 위한 레시피 관리 및 데이터 로깅이 있는 완전한 PLC/SCADA 대 기본 패널
9. 9.단열재 및 외장재 — 종종 포함된 것으로 가정되지만 때로는 별도 항목으로 견적됨
10. 10.계측 장비 — 온도, 습도, 유량 및 압력 센서, 그리고 그 교정 인증서

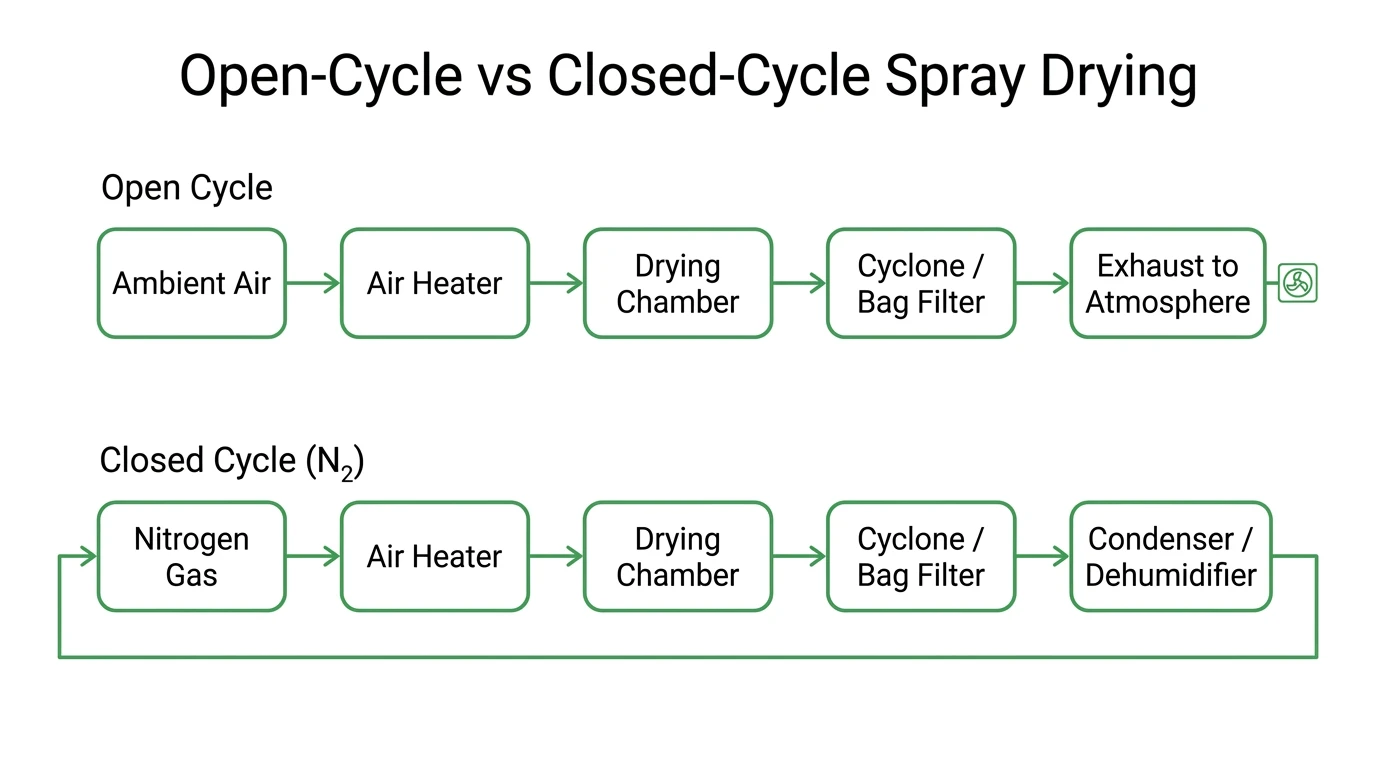

개방 순환식 대 폐쇄 순환식 시스템

• 개방 순환식 — 주변 공기가 가열되어 한 번 사용된 후 배출됩니다. 수계 공급물의 표준입니다.
• 폐쇄 순환식(일반적으로 N₂) — 건조 가스가 재순환되고, 제습되고, 재사용됩니다. 유기 용매(가연성)와 산화에 민감한 제품에 필요합니다. 비용과 복잡성이 상당히 높지만, 용매 기반 및 많은 배터리/제약 응용 분야에 필요합니다.

잘못된 순환 유형을 지정하는 것은 나중으로 미룰 수 있는 세부 사항이 아니라 근본적인 오류입니다 — 가스 처리 철학은 건조실, 가열기, 계측 장비, 폭발 방지 범위를 동시에 형성합니다. 어떤 견적을 비교하기 전에도 이를 확인하세요.

사양 체크리스트

견적을 요청하기 전에 다음을 정의하세요:

• 공급물: 고형분 %, 점도, 열 민감도, 수계 또는 용매계
• 목표 분말: 입자 크기, 수분, 벌크 밀도, 유동성
• 필요한 증발 용량(kg 물/시간)
• 개방 또는 폐쇄 순환식
• 분무기 선호도(또는 공급업체에 근거와 함께 추천을 요청)
• 현장에서 이용 가능한 가열원
• 규정 준수: GMP / CE / ATEX / 식품 등급
• 위 목록에서 필요한 보조 장비
• 설치, 시운전, 교육 — 범위에 포함되는지 여부

동일한 체크리스트를 후보 목록의 모든 공급업체에 서면으로 보내고, 단일 일괄 가격이 아니라 항목별로 응답하도록 요청하세요. 최종 합계에서 비슷해 보이는 두 견적이 각 공급업체가 실제로 어떤 항목에 체크했는지 보면 매우 다른 범위를 나타낼 수 있습니다 — 그리고 그 차이는 대개 이 글이 예측한 바로 그 지점, 즉 핵심 기계가 아니라 보조 장비에서 나타납니다.

SINOTHERMO는 어디에 부합하는가

저희는 저희 말을 그대로 믿기보다 이 체크리스트를 저희에게 적용해 보시기를 권장합니다. SINOTHERMO는 고정된 구성이 아니라 귀사의 재료를 중심으로 이러한 구성 요소와 보조 장비 각각을 지정하며, 엔지니어링 작업 뒤에는 20년 이상의 산업 건조 경험이 있습니다. 저희 자체 파일럿 랩은 이 범위가 견적에 고정되기 전에 귀사의 실제 공급물에서 분무기 선택, 순환 유형, 분리 요구사항을 확인합니다 — 유료 엔지니어링 서비스입니다.

견적을 요청하기 전에 범위를 정의하고 계신가요? 저희에게 재료와 목표 사양을 보내주세요. 저희 파일럿 랩이 공정을 확인하고, 그것을 중심으로 전체 시스템을 지정해 드립니다.

✉️ mark.gu@sinothermo.com · 📱 WhatsApp: +86 180 2197 2660 · 🌐 www.sinothermo.com · 💬 파일럿 테스트 요청하기

SINOTHERMO — Process Engineering Infrastructure.

자주 묻는 질문

분무 건조 시스템은 어떤 장비로 구성되나요?

공급 시스템, 분무기, 공기 가열기, 건조실, 분말 분리(사이클론 및/또는 백 필터), 분말 취급, 그리고 제어장치 — 그리고 미분 재순환, 통합형 유동층, CIP, 폭발 방지, 용매 회수와 같은 선택적 보조 장비입니다.

스프레이 드라이어 견적에서 일반적으로 제외되는 보조 장비는 무엇인가요?

공급 전처리, 분말 이송 및 포장, CIP 시스템, 폭발 방지, 용매 회수, 그리고 때로는 단열재와 전체 제어 시스템 범위입니다. 다른 공급업체의 견적과 주요 가격을 비교하기 전에 각 항목을 서면으로 명시적으로 확인하세요.

개방 순환식과 폐쇄 순환식 분무 건조의 차이는 무엇인가요?

개방 순환식은 주변 공기를 가열하여 한 번 사용한 후 배출합니다 — 수계 공급물의 표준입니다. 폐쇄 순환식은 일반적으로 질소인 불활성 가스를 재순환시키며, 유기 용매 공급물과 산화에 민감한 제품에 필요합니다. 개방 순환식보다 비용과 시스템 복잡성이 상당히 크므로, 기본값이 아니라 신중하게 지정하세요.

어떤 분무기를 선택해야 하나요?

원심식(회전 디스크) 분무기는 미세하고 균일한 분말을 생성하며 공급물 변동을 잘 견딥니다. 압력 노즐은 더 굵고 자유롭게 흐르는 과립을 더 낮은 비용으로 생성합니다. 이중 유체 노즐은 실험실 또는 파일럿 규모의 매우 미세한 입자에 적합하지만 상당한 압축 공기를 소비합니다. 올바른 선택은 목표 입자 크기와 공급물 특성에 따라 달라집니다 — 일반적인 경험칙이 아니라 파일럿 테스트가 이를 확실하게 결정합니다.

스프레이 드라이어에 CIP가 필요한가요?

귀사의 업종과 제품에 따라 다릅니다. CIP는 배치나 제품 간 교차 오염이 규제상의 우려 사항인 식품 및 제약 용도에 필수적이며, 형상이 배수성과 세척 접근성을 지원해야 하므로 비용과 건조실 설계 모두에 상당한 영향을 미칩니다. 비위생적인 산업용 분말의 경우 종종 필요하지 않습니다 — 어느 쪽으로든 가정하기 전에 귀사의 규정 준수 체계를 확인하세요.
