Sấy lithium carbonate (Li₂CO₃) và lithium hydroxide monohydrate (LiOH·H₂O) chất lượng pin là công việc khó khăn vì hai lý do mà hầu như không loại bột công nghiệp nào khác gộp chung: LiOH phản ứng với CO2 trong khí quyển và tự biến thành tạp nhiễm Li₂CO₃ ngay trong khi đang được sấy, và độ tinh khiết chất lượng pin được quy định bằng giới hạn tạp chất từ tính thường ở mức phần tỷ. Một máy sấy giải quyết được vấn đề này mà bỏ qua vấn đề kia vẫn cho ra vật liệu không đạt tiêu chuẩn. Giải quyết đúng cả hai — khí quyển kín loại trừ CO2 cộng với thiết kế bộ phận ướt thực sự không chứa sắt — chính là điều phân biệt sản phẩm chất lượng pin với chất lượng kỹ thuật thông thường.
Nếu bạn đang chuyển đổi muối lithium có nguồn gốc từ nước muối hoặc spodumene thành chất lượng pin, hoặc sấy lại muối đã mua trước khi đưa vào dây chuyền tiền chất cathode, thì công đoạn sấy không phải là một tiện ích thông thường. Đây là công đoạn đơn vị cuối cùng có thể bảo toàn hoặc phá hủy độ tinh khiết mà cả dây chuyền tinh chế đã phải trả giá để đạt được. Hướng dẫn này trình bày điều gì thực sự có thể sai, sáu quy tắc quyết định kết quả, sự khác biệt giữa các loại muối, và những sai sót về thông số kỹ thuật thường chỉ lộ ra khi vận hành thử.
Tại sao muối lithium không phải là bột thông thường
Ba tính chất vật liệu chi phối mọi quyết định thiết kế ở công đoạn sau. Bỏ sót dù chỉ một trong số đó, máy sấy sẽ vận hành hoàn hảo trong khi vẫn tạo ra vật liệu không đạt kiểm tra đầu vào tại nhà máy tế bào pin.
Khả năng phản ứng với CO2 — LiOH không ổn định về mặt hóa học trong không khí
Lithium hydroxide phản ứng dễ dàng với carbon dioxide trong không khí xung quanh, chuyển thành lithium carbonate trên bề mặt hạt. Không khí xung quanh chứa đủ CO2 để điều này diễn ra liên tục, và phản ứng tăng tốc khi vật liệu ấm, mới lộ ra và có diện tích bề mặt lớn — chính là điều kiện bên trong một máy sấy.
Hệ quả này trái với trực giác: chính công đoạn sấy là điểm rủi ro nhiễm bẩn cao nhất. Một mẻ LiOH·H₂O đi vào máy sấy trong giới hạn thông số kỹ thuật có thể rời khỏi máy sấy mang theo tạp nhiễm carbonate mà không công đoạn sau nào loại bỏ được. Đây là lý do vì sao sấy đối lưu ngoài trời — giải pháp mặc định cho hầu hết các loại muối vô cơ — lại là điểm khởi đầu sai lầm ở đây, và vì sao quy trình thường được vận hành kín khí dưới không khí khô đã lọc CO2 hoặc khí nitơ. Cùng logic khí quyển chi phối vật liệu cathode và anode cũng áp dụng ở đây, và kỹ thuật nền tảng được trình bày trong hướng dẫn của chúng tôi về sấy bằng khí trơ cho vật liệu pin.
Nước kết tinh — LiOH·H₂O là một hydrat, không phải bột ẩm
LiOH·H₂O mang nước liên kết cấu trúc bên trong mạng tinh thể, ngoài bất kỳ độ ẩm tự do bề mặt nào đến từ ly tâm hoặc lọc. Đây là hai nhiệm vụ khác nhau, được loại bỏ ở các mức năng lượng khác nhau.
Sấy monohydrate nghĩa là loại bỏ độ ẩm tự do mà không bắt đầu tách nước kết tinh. Đẩy nhiệt độ sản phẩm lên quá cao hoặc giữ quá lâu sẽ khởi động quá trình khử nước một phần, không đồng đều: một số hạt chuyển hóa hướng về LiOH khan, một số không, và mẻ hàng lệch khỏi thông số kỹ thuật về hàm lượng đồng thời trở nên không đồng nhất về mặt vật lý. Vật liệu bị khử nước một phần cũng hung hăng hơn về mặt hóa học và dễ đóng bánh trên các bề mặt nóng hơn.
Sấy chưa đủ là lỗi ngược lại và cũng không vô hại. Độ ẩm tự do còn sót lại gây đóng bánh khi lưu kho, thúc đẩy hình thành thêm carbonate, và biểu hiện thành sai lệch độ ẩm khi kiểm tra đầu vào.
Các nhiệt độ khởi phát khử nước được công bố cho LiOH·H₂O là mục tiêu thiết kế thường được trích dẫn trong ngành, không phải một thông số kỹ thuật phổ quát. Trần nhiệt độ sản phẩm an toàn phụ thuộc vào tập tính tinh thể, phân bố kích thước hạt, thời gian lưu và mức chân không của bạn, và phải được xác nhận trên chính vật liệu của bạn thay vì lấy từ bảng số liệu.
Tạp chất từ tính — thông số kỹ thuật ở mức ppb
Muối lithium chất lượng pin được quy định với giới hạn tạp chất từ tính (đặc biệt là sắt) rất thấp, thường ở mức phần tỷ, vì các hạt kim loại vi lượng lẫn vào tiền chất cathode hoặc chất điện phân có thể gây đoản mạch bên trong hoặc đẩy nhanh sự suy giảm của tế bào pin. Đây là yêu cầu khắt khe hơn nhiều so với các tiêu chuẩn thực phẩm, dược phẩm hoặc hóa chất tinh khiết mà hầu hết các thiết kế máy sấy hướng đến.
Ở mức này, sự nhiễm bẩn được sinh ra chính từ thiết bị: sự mài mòn giữa bột và cánh khuấy, hao mòn tại các bề mặt làm kín, sự phát tán hạt từ mối hàn và bề mặt gia công thô ráp, và bụi kim loại phát ra từ bất kỳ bộ phận nào cọ xát. Máy sấy là một nguồn nhiễm bẩn tiềm tàng, không phải một thiết bị trung tính.
6 quy tắc đã được chứng minh cho việc sấy muối lithium chất lượng pin

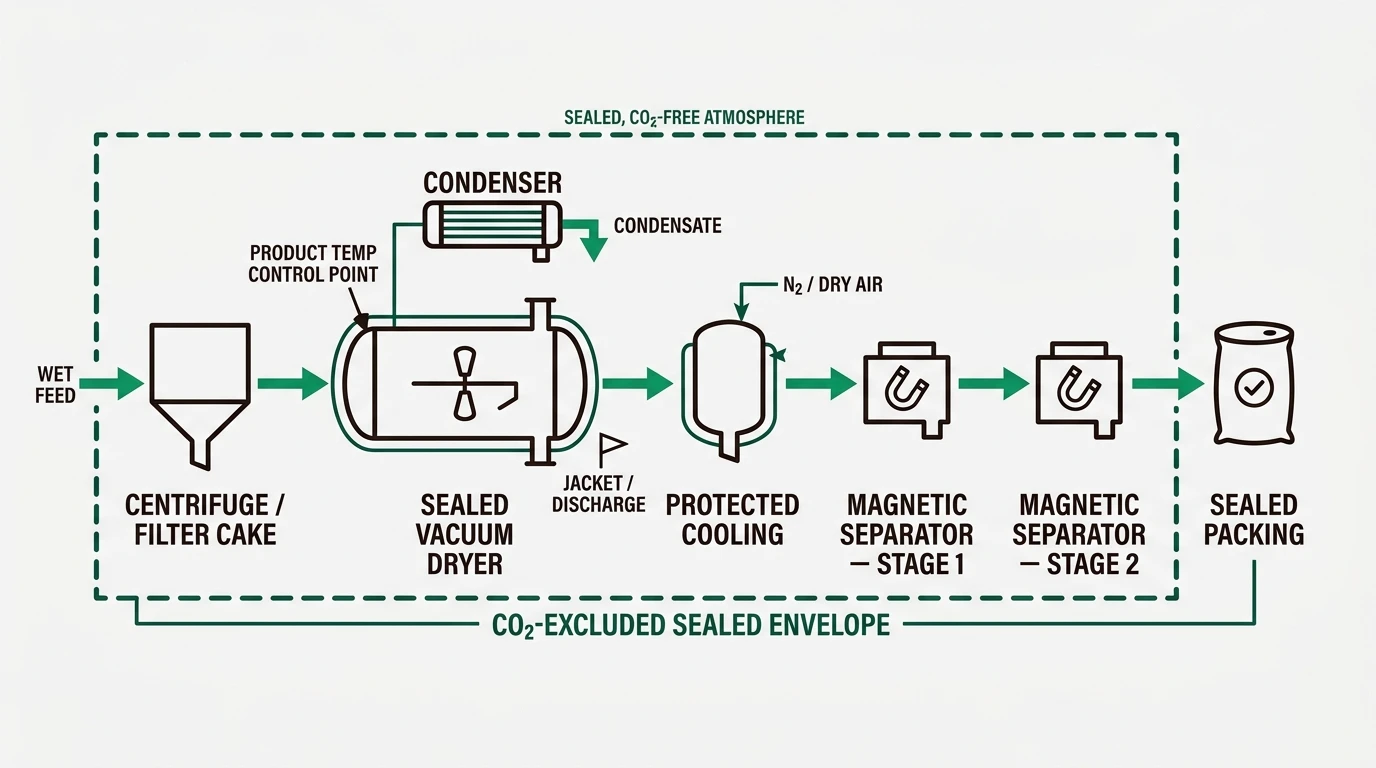

Quy tắc 1 — Bịt kín toàn bộ đường đi, không chỉ riêng máy sấy
Một buồng sấy kín khí nối với máng xả hở không phải là một quy trình kín. Sự xâm nhập CO2 và hấp thụ độ ẩm xảy ra ở bất cứ đâu sản phẩm ấm gặp không khí phòng: điểm nạp liệu, cửa kính quan sát, điểm lấy mẫu, van xả, công đoạn làm mát, vận chuyển và trạm đóng gói.
Thiết kế lớp vỏ bảo vệ để trải dài từ đầu vào nạp liệu đến bao bì được niêm phong. Trong thực tế, điều này có nghĩa là một vòng khí khô hoặc N2 khép kín trên máy sấy, van xả kiểu quay hoặc kiểu cánh kép kín khí, phễu trung gian dưới khí quyển bảo vệ, và đóng gói dưới cùng khí quyển được bảo vệ đó. Quy định độ kín khí bằng một con số cụ thể trên bảng dữ liệu kỹ thuật, và chỉ rõ nơi nó được chứng minh.
Quy tắc 2 — Xử lý nước kết tinh như một biến số được kiểm soát, không phải sản phẩm phụ
Vì độ ẩm tự do và nước kết tinh nằm trên cùng một liên tục, biện pháp kiểm soát đáng tin cậy duy nhất là nhiệt độ sản phẩm — không phải nhiệt độ khí đầu vào, và cũng không chỉ riêng thời gian sấy. Sấy gián tiếp (dẫn nhiệt) dưới chân không mang lại chính xác sự kiểm soát đó: chân không hạ thấp nhiệt độ bay hơi để độ ẩm tự do thoát ra ở nhiệt độ sản phẩm thấp hơn nhiều so với ngưỡng khử nước, và nhiệt độ vỏ áo đặt ra một trần cố định mà vật liệu không thể vượt qua.
Tiếp xúc trực tiếp với khí nóng tạo ra hiệu ứng ngược lại. Nó tạo ra sự phân bố nhiệt độ trên toàn bộ lớp vật liệu, và phần nóng nhất quyết định rủi ro chất lượng của bạn. Đối với LiOH·H₂O, đây là lập luận mạnh mẽ nhất ủng hộ thiết bị chân không gián tiếp so với thiết bị đối lưu.
Quy tắc 3 — Thiết kế không chứa sắt từ bề mặt tiếp xúc ẩm đến dàn nam châm
Không chứa sắt là một đặc tính của hệ thống, không phải một ghi chú vật liệu trên bản vẽ. Nó đòi hỏi đồng thời:
- Lựa chọn vật liệu bộ phận tiếp xúc — các loại thép không gỉ được chọn vì ít sinh hạt trong môi trường kiềm, mài mòn, có xét đến hành vi ăn mòn của LiOH ở nhiệt độ cao.
- Hoàn thiện bề mặt — bề mặt tiếp xúc ẩm được đánh bóng và thụ động hóa, mối hàn được mài và làm phẳng, không có góc trong thô ráp làm mài mòn bột và giữ lại cặn.
- Kỷ luật khe hở cơ khí — khe hở giữa cánh khuấy và thành thiết bị được thiết lập sao cho cánh không bao giờ chạm vào vỏ; các bộ phận hao mòn được quy định và kiểm tra theo lịch trình.
- Tách từ nhiều cấp — nam châm cường độ cao được đặt sau máy sấy và một lần nữa trước khi đóng gói, để bất cứ thứ gì sinh ra bên trong máy đều được thu giữ trước khi đến tay khách hàng.
Đừng chấp nhận "kết cấu thép không gỉ" như câu trả lời cho một thông số kỹ thuật về tạp chất từ tính ở mức ppb. Hãy hỏi loại thép nào, độ hoàn thiện nào, khe hở nào, và nam châm được đặt ở đâu.
Quy tắc 4 — Chọn loại máy sấy theo muối, không theo thói quen của nhà máy
Li₂CO₃ và LiOH·H₂O có hành vi đủ khác nhau khiến việc sao chép một hệ thống hiện có trở thành lỗi phổ biến và tốn kém. Li₂CO₃ tương đối chảy tự do và chủ yếu là vấn đề độ ẩm bề mặt kèm theo lớp kiểm soát sắt. LiOH·H₂O nhạy cảm với CO2, mang hydrat, ăn mòn, và có xu hướng nén chặt — một cửa sổ quy trình hẹp hơn nhiều. Quy tắc 5 trình bày chi tiết logic lựa chọn.
Quy tắc 5 — Loại bỏ vùng chết và điểm nóng bên trong thiết bị
Bất kỳ thể tích nào mà sản phẩm lưu lại lâu hơn thời gian lưu thiết kế sẽ bị sấy quá mức, và bất kỳ bề mặt nào nóng hơn trần thiết kế sẽ khử nước hoặc đóng bánh vật liệu cục bộ. Trong môi trường xử lý muối kiềm, vật liệu đóng bánh trên bề mặt được gia nhiệt cũng trở thành vấn đề vệ sinh và nhiễm chéo giữa các đợt sản xuất.
Hãy kiểm tra cụ thể hình học cánh khuấy và phạm vi quét của nó, các bố trí thổi làm sạch phớt trục, hình học xả liệu (phần cuối của mẻ hàng có thực sự thoát ra không?), và liệu các bề mặt gia nhiệt có được chia vùng để trần nhiệt độ vỏ áo có thể được giữ dưới ngưỡng khử nước trên toàn bộ thiết bị — chứ không chỉ ở mức trung bình.
Quy tắc 6 — Xác nhận cửa sổ vận hành trên chính vật liệu của bạn trước khi lập thông số kỹ thuật
Ba con số quyết định liệu một máy sấy muối lithium có hoạt động tốt hay không — trần nhiệt độ sản phẩm trước khi bắt đầu mất nước kết tinh, chất lượng khí quyển cần thiết để giữ sự hình thành carbonate trong giới hạn thông số kỹ thuật, và thời gian lưu để đạt độ ẩm mục tiêu mà không sấy quá mức — đều là các đặc tính của tinh thể cụ thể của bạn, không phải của muối nói chung. Vật liệu có nguồn gốc từ nước muối và từ quặng, với tập tính tinh thể và phân bố kích thước hạt khác nhau, không khô theo cùng một cách. Quy tắc 6 tồn tại vì các quy tắc từ 1 đến 5 đều có thể được thực hiện đúng nhưng lại dựa trên các điểm đặt sai.
Ba dòng muối lithium khác nhau như thế nào
| Dòng vật liệu | Ràng buộc chính | Phương pháp sấy điển hình |
|---|---|---|
| LiOH·H₂O (monohydrate) | Loại trừ CO2; phải bảo toàn nước kết tinh; ăn mòn và dễ nén chặt | Sấy kín khí, gián tiếp, nhiệt độ thấp dưới chân không hoặc khí quyển khô đã lọc CO2/N2, với nhiệt độ sản phẩm được giữ dưới ngưỡng khử nước và không có vùng chết |
| LiOH khan | Khử nước có chủ đích và hoàn toàn ở nhiệt độ cao hơn; vẫn nhạy cảm với CO2 trong suốt quá trình | Xử lý nhiệt liên tục hoặc theo mẻ trên ngưỡng khử nước dưới khí quyển được kiểm soát loại trừ CO2, kèm làm mát và đóng gói được bảo vệ |
| Li₂CO₃ | Loại bỏ độ ẩm bề mặt; kiểm soát tạp chất từ tính/sắt; tính đồng nhất sản phẩm | Sấy ở nhiệt độ thấp hơn với bộ phận tiếp xúc không chứa sắt và tách từ trực tuyến; ít quan trọng về khí quyển hơn LiOH nhưng vẫn được xử lý khô và sạch |
Hàm ý thực tiễn: một nhà máy sản xuất cả hai loại muối không nên giả định rằng một máy duy nhất có thể đảm nhận cả hai nhiệm vụ. Đặc biệt, LiOH khan là một công đoạn đơn vị khác với sấy monohydrate — đây là một bước khử nước được kiểm soát, và thường được thực hiện trên thiết bị khác.
Lựa chọn thiết bị: điều gì thực sự được quy định
| Nhiệm vụ | Lựa chọn thiết bị phổ biến | Lý do |
|---|---|---|
| Sấy hoàn thiện LiOH·H₂O, các đợt theo mẻ | Máy sấy cánh khuấy chân không hoặc máy sấy cào chân không | Kín khí theo thiết kế, gia nhiệt gián tiếp với trần nhiệt độ cố định, chân không hạ thấp nhiệt độ bay hơi, khuấy trộn nhẹ nhàng tránh vùng chết |
| Sấy liên tục Li₂CO₃/LiOH·H₂O, khối lượng lớn hơn | Máy sấy đĩa nằm ngang chân không | Diện tích gia nhiệt gián tiếp lớn trong thiết bị kín gọn nhẹ, thời gian lưu được kiểm soát, phù hợp vận hành ổn định năng suất cao |

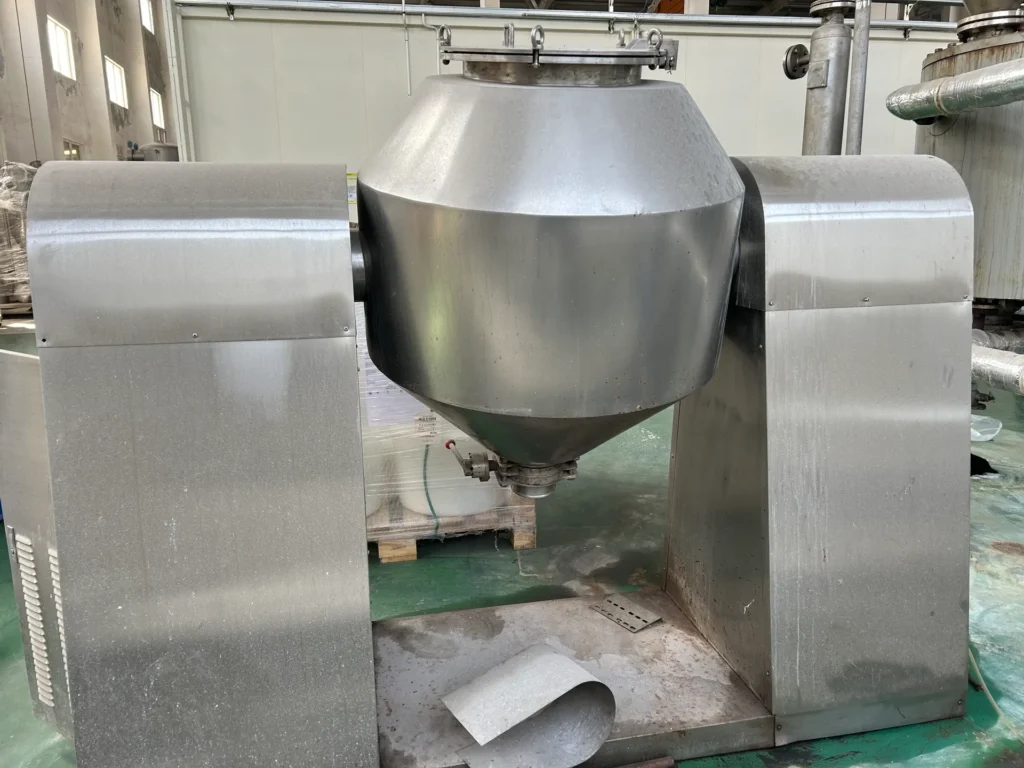

| Sấy theo mẻ nhẹ nhàng cho tinh thể dễ vỡ hoặc dễ nén chặt | Máy sấy chân không thùng quay nón đôi | Toàn bộ thiết bị quay mà không có cánh khuấy bên trong — cắt xén tối thiểu, bề mặt hao mòn nội bộ tối thiểu, dễ vệ sinh giữa các đợt |
| Khử nước thành LiOH khan | Lò nung thùng quay có kiểm soát khí quyển | Vận hành liên tục nhiệt độ cao với mạch khí kín loại trừ CO2 và làm mát được bảo vệ |
| Loại bỏ độ ẩm bề mặt Li₂CO₃, năng suất cao, khí quyển không quan trọng | Máy sấy tầng sôi rung nằm ngang | Hiệu quả, nhẹ nhàng, thời gian lưu được xác định rõ cho bột chảy tự do — chỉ phù hợp khi việc tiếp xúc CO2 không phải là ràng buộc quyết định |
Hai lưu ý về lựa chọn đáng được nêu rõ. Thứ nhất, thiết bị đối lưu và tầng sôi là lựa chọn hợp lý cho Li₂CO₃ nhưng là lựa chọn mặc định kém cho LiOH·H₂O — cùng một máy sấy carbonate hiệu quả sẽ khiến hydroxide tiếp xúc với lượng khí chuyển động lớn, chính xác là điều cần tránh. Thứ hai, sấy phun xuất hiện trong quá trình xử lý lithium trước các công đoạn này, trên các tuyến tiền chất và huyền phù thay vì hoàn thiện muối; nếu đó là công đoạn của bạn, hãy xem tổng quan của chúng tôi về xử lý phun sương trong vật liệu pin lithium và hướng dẫn máy sấy chân không rộng hơn cho phần theo mẻ. Để có cái nhìn từ những nguyên lý cơ bản về các dòng máy sấy nói chung, hãy bắt đầu với cách chọn máy sấy công nghiệp phù hợp.
SINOTHERMO chế tạo trên cả hai tuyến — máy sấy chân không kín gồm cánh khuấy, cào, đĩa và nón đôi cho nhiệm vụ theo mẻ và hoàn thiện, cùng với lò nung thùng quay, máy sấy Spin Flash và máy sấy khí động cho phần liên tục — để chiến lược khí quyển và nhiệt độ có thể được điều chỉnh phù hợp với từng công đoạn thay vì áp đặt lên một máy duy nhất. Bản đồ thiết bị đầy đủ trên các tuyến cathode, anode, muối và tái chế có tại trang giải pháp sấy vật liệu pin của chúng tôi.
Những sai lầm phổ biến cần tránh
- Bịt kín máy sấy nhưng để hở cửa xả. Sai lầm bị lặp lại thường xuyên nhất tại các nhà máy lithium hydroxide. Sự hình thành carbonate và hấp thụ lại độ ẩm xảy ra ở bất cứ đâu sản phẩm ấm gặp không khí phòng, và cửa xả, làm mát, vận chuyển, đóng gói đều tiếp xúc với không khí phòng trừ khi được quy định khác. Hãy xác định lớp vỏ bảo vệ từ đầu đến cuối.
- Quy định "thép không gỉ" như câu trả lời cho giới hạn tạp chất từ tính ở mức ppb. Loại thép, độ hoàn thiện bề mặt, xử lý mối hàn, khe hở cánh khuấy và vị trí đặt nam châm mới là những yếu tố thực sự tạo ra con số đó. Một ghi chú vật liệu chung chung trên đơn đặt hàng không làm được điều này.
- Kiểm soát nhiệt độ khí đầu vào hoặc vỏ áo thay vì nhiệt độ sản phẩm. Đối với một hydrat, biến số quyết định liệu nước kết tinh có tồn tại hay không chính là nhiệt độ mà hạt thực sự đạt được — bao gồm cả phần nóng nhất của lớp vật liệu, không phải mức trung bình.
- Tái sử dụng quy trình Li₂CO₃ cho LiOH·H₂O. Đây là hai vấn đề khác nhau. Sấy carbonate là nhiệm vụ về độ ẩm bề mặt và độ sạch; sấy hydroxide là nhiệm vụ về khí quyển và độ ổn định hydrat. Thiết bị phù hợp cho loại này có thể hoàn toàn sai đối với loại kia.
- Xác định kích cỡ nguồn cấp khí khô hoặc nitơ chỉ dựa trên mức tiêu thụ ở trạng thái ổn định. Việc thổi sạch từ không khí xuống oxy mục tiêu khi khởi động, và khôi phục sau sự cố, đều đòi hỏi lượng khí nhiều hơn hẳn so với vận hành ổn định. Nguồn cấp có kích cỡ quá nhỏ dẫn đến thời gian khởi động kéo dài và, tệ hơn, tạo cám dỗ bắt đầu nạp liệu trước khi khí quyển thực sự đạt thông số kỹ thuật.
- Tính toán quy mô dựa trên bảng dữ liệu của nhà cung cấp thay vì thử nghiệm trên chính tinh thể của bạn. Các loại muối có nguồn gốc từ nước muối và từ quặng, cùng các tuyến kết tinh khác nhau của cùng một loại muối, không chia sẻ cùng một đường cong sấy. Các bảng chung chung không nắm bắt được phân bố kích thước hạt, tập tính tinh thể, hoặc cách vật liệu của bạn hoạt động ở công đoạn xả liệu.
Chứng minh cửa sổ vận hành trong thử nghiệm thí điểm trước khi lập thông số kỹ thuật
Các điểm đặt giúp máy sấy muối lithium hoạt động không thể đọc được từ bảng số liệu. Chúng phải được đo trên chính nguyên liệu của bạn, trong thiết bị tái tạo các điều kiện kín và gián tiếp của máy sản xuất.
Đó là lý do SINOTHERMO vận hành một phòng thí nghiệm thí điểm nội bộ: hãy mang Li₂CO₃ hoặc LiOH·H₂O của bạn — bã lọc, chất xả ly tâm, hoặc muối đã mua cần sấy lại — và thử nghiệm trước khi cam kết với một thông số kỹ thuật. Chúng tôi đo đường cong sấy, xác lập trần nhiệt độ sản phẩm trước khi bắt đầu mất nước kết tinh, xác nhận chất lượng khí quyển cần thiết để giữ sự hình thành carbonate trong giới hạn thông số kỹ thuật, và kiểm tra vật liệu hoạt động như thế nào khi xả liệu, làm mát và đóng gói — nơi độ tinh khiết thường bị mất nhiều nhất sau một công đoạn sấy đúng về mặt kỹ thuật. Được hậu thuẫn bởi hơn 20 năm kinh nghiệm và khả năng tùy chỉnh sâu, các kỹ sư của chúng tôi sử dụng dữ liệu thử nghiệm đó để xác định đúng kích cỡ thiết bị, bề mặt gia nhiệt, mạch khí, phớt làm kín và dây chuyền tách từ ngay từ lần đầu — thay vì phát hiện ra khoảng trống khi vận hành thử. Bạn có thể xem cơ sở vật chất và cách sắp xếp một thử nghiệm tại trang phòng thí nghiệm thử nghiệm của chúng tôi.
SINOTHERMO — Hạ tầng Kỹ thuật Quy trình. Chúng tôi giải quyết vấn đề quy trình, không chỉ đơn thuần bán một cỗ máy.
Kết luận
Sấy muối lithium chất lượng pin không phải là vấn đề về nhiệt độ và thời gian. Đó là vấn đề khí quyển, vấn đề ổn định hydrat, và vấn đề nhiễm bẩn xảy ra đồng thời trong cùng một thiết bị — và thiết bị hoặc giải quyết cả ba theo thiết kế, hoặc thất bại ở khía cạnh bị bỏ qua. Hãy bịt kín toàn bộ đường đi, kiểm soát nhiệt độ sản phẩm thay vì nhiệt độ khí, thiết kế không chứa sắt từ bề mặt tiếp xúc ẩm đến dàn nam châm, chọn thiết bị theo loại muối thay vì theo thói quen của nhà máy, loại bỏ vùng chết, và xác nhận cửa sổ vận hành trên chính tinh thể của bạn trước khi chốt thông số kỹ thuật.
Bạn đang xử lý lithium carbonate hoặc lithium hydroxide lên chất lượng pin — và chưa chắc chắn vật liệu của mình thực sự cần trần nhiệt độ và khí quyển như thế nào? Hãy gửi cho chúng tôi một mẫu: phòng thí nghiệm thí điểm của chúng tôi sẽ xác lập đường cong sấy và cửa sổ an toàn để máy sản xuất đúng ngay từ lần đầu. Hoặc đơn giản chỉ cần liên hệ với chúng tôi cùng dữ liệu quy trình của bạn, và chúng tôi sẽ cho bạn biết cần gì để thử nghiệm.
✉️ mark.gu@sinothermo.com · 📱 WhatsApp: +86 180 2197 2660 · 🌐 www.sinothermo.com
SINOTHERMO — Hạ tầng Kỹ thuật Quy trình.
Câu hỏi thường gặp
Tại sao lithium hydroxide phải được sấy trong hệ thống kín khí?
Vì LiOH phản ứng với carbon dioxide trong không khí xung quanh tạo thành lithium carbonate, trực tiếp làm nhiễm bẩn sản phẩm và không thể loại bỏ ở công đoạn sau. Một hệ thống kín khí được cấp không khí khô đã lọc CO2 hoặc khí nitơ sẽ ngăn chặn sự tiếp xúc này trong quá trình sấy, làm mát, vận chuyển và đóng gói — công đoạn sấy là điểm rủi ro cao nhất vì vật liệu đang ấm và có diện tích bề mặt lớn.
Sự khác biệt giữa sấy LiOH·H₂O và sản xuất LiOH khan là gì?
Sấy LiOH·H₂O nghĩa là loại bỏ độ ẩm tự do trên bề mặt trong khi vẫn bảo toàn nước kết tinh liên kết cấu trúc, đòi hỏi phải giữ nhiệt độ sản phẩm dưới ngưỡng khử nước. Sản xuất LiOH khan lại theo đuổi mục tiêu ngược lại: khử nước có chủ đích và hoàn toàn ở nhiệt độ cao hơn. Cả hai quá trình đều phải loại trừ CO2 trong khí quyển, nhưng đây là hai công đoạn đơn vị khác nhau, thường được thực hiện trên các thiết bị riêng biệt.
Mức tạp chất từ tính nào được yêu cầu đối với muối lithium chất lượng pin?
Muối lithium chất lượng pin được quy định với giới hạn tạp chất từ tính rất thấp, thường ở mức phần tỷ, vì các hạt kim loại vi lượng lẫn vào tiền chất cathode hoặc chất điện phân có thể gây đoản mạch bên trong hoặc đẩy nhanh sự suy giảm của tế bào pin. Đạt được mức này đòi hỏi vật liệu tiếp xúc ít sinh hạt, bề mặt được đánh bóng và thụ động hóa, khe hở cánh khuấy được kiểm soát, và tách từ nhiều cấp trước khi đóng gói.
Máy sấy công nghiệp tiêu chuẩn có thể xử lý lithium carbonate chất lượng pin không?
Không thể nếu không có điều chỉnh. Máy sấy tiêu chuẩn thường thiếu khí quyển kín loại trừ CO2 mà lithium hydroxide đòi hỏi, cũng như thiết kế bộ phận tiếp xúc không chứa sắt mà độ tinh khiết chất lượng pin yêu cầu. Một máy được thiết kế để vận hành ngoài trời không thể trở nên kín khí chỉ bằng cách thêm một đường ống khí nitơ, và kết cấu thép không gỉ thông thường tự nó không đáp ứng được giới hạn tạp chất từ tính ở mức phần tỷ.
Loại máy sấy nào tốt nhất cho lithium carbonate và lithium hydroxide?
Đối với LiOH·H₂O, thiết bị gián tiếp kín khí là giải pháp thông thường — máy sấy cánh khuấy chân không, máy sấy cào, máy sấy đĩa nằm ngang, hoặc máy sấy chân không thùng quay nón đôi — vì chân không hạ thấp nhiệt độ bay hơi và vỏ áo gia nhiệt đặt ra một trần nhiệt độ cố định. Li₂CO₃ là một nhiệm vụ khoan dung hơn về độ ẩm bề mặt, chảy tự do, nơi thiết bị đối lưu hoặc tầng sôi rung có thể phù hợp, miễn là kiểm soát sắt và tách từ được tích hợp vào thiết kế.
Nên sử dụng nhiệt độ sấy nào cho lithium hydroxide monohydrate?
Không có một con số duy nhất chính xác. Trần nhiệt độ sản phẩm phải nằm dưới điểm mà nước kết tinh bắt đầu rời khỏi mạng tinh thể, và các nhiệt độ khởi phát khử nước được công bố là mục tiêu thiết kế thường được trích dẫn trong ngành, không phải một thông số kỹ thuật phổ quát. Cửa sổ an toàn phụ thuộc vào tập tính tinh thể, phân bố kích thước hạt, thời gian lưu và mức chân không, và phải được xác nhận bằng thử nghiệm trên chính vật liệu của bạn.
Mark Gu
Passionate about enhancing customer experiences and streamlining operations, Mark focuses on building strong relationships, fostering innovation, and leading teams to achieve exceptional service and efficiency.
Email: mark.gu@sinothermo.com
Điện thoại: +86 18021972660
