گرانولسازی اسپری مایعی را روی ذراتی میپاشد که در جریان هوای داغ در حرکت نگه داشته میشوند، پس مایع روی سطح ذره خشک میشود و گرانول رشد میکند. در گرانولاتور اسپری بستر سیال، ذرات یک حامل یا پودر هسته‌اند و مایع پاشیده‌شده ماده فعال یا چسباننده است. محصول گرانولی است بزرگتر و چگالتر از پودر اسپری‌خشک‌شده که خوب جاری میشود، گردوغبار کمی تولید میکند و به‌شکلی قابل‌پیش‌بینی حل میشود.

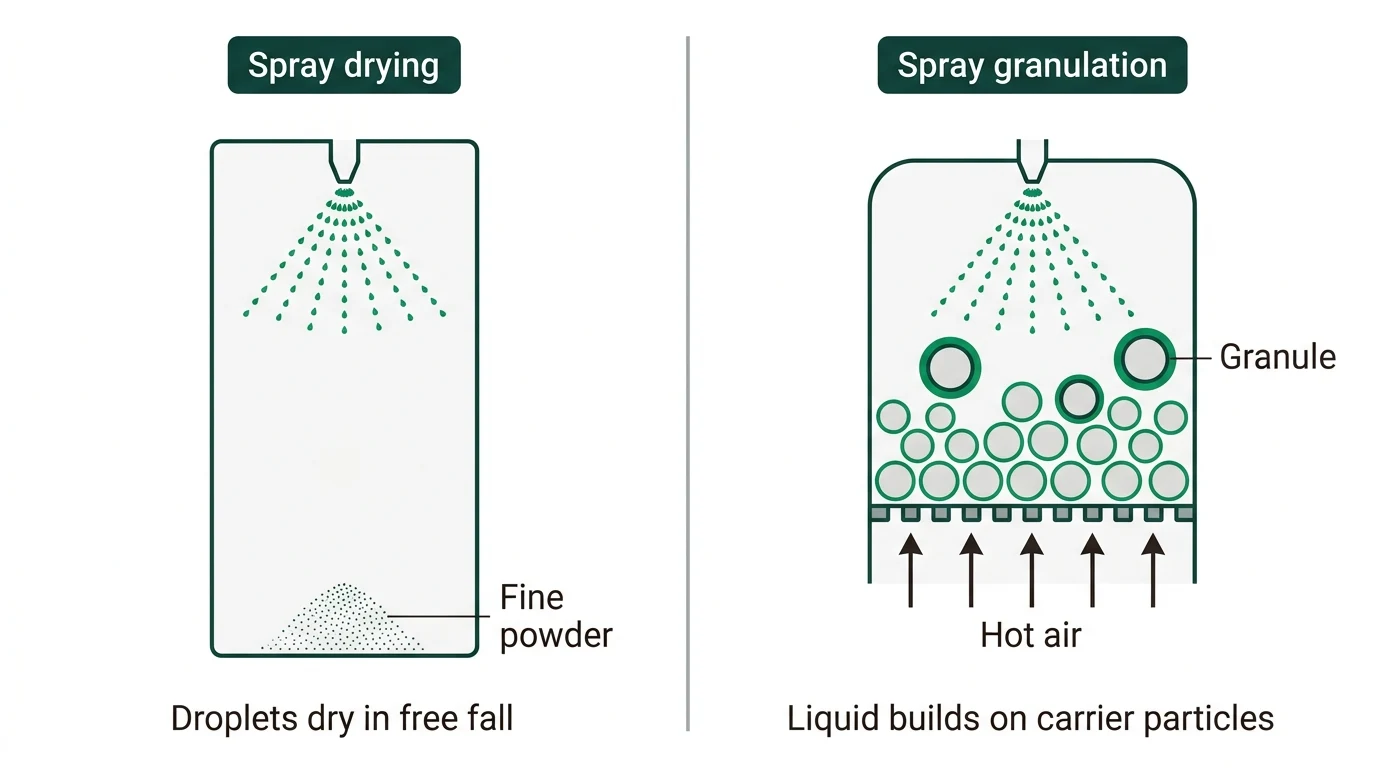

خشککردن اسپری و گرانولسازی اسپری هر دو مایعی را در هوای داغ می‌پاشند و هر دو به جامد خشک ختم میشوند، پس به‌آسانی با هم اشتباه گرفته میشوند. تفاوت در این است که مایع روی چه چیزی مینشیند. در خشککن اسپری در سقوط آزاد بهصورت قطرات جدا خشک میشود و بهصورت پودر ریز خارج میشود. در گرانولاتور اسپری روی ذراتی مینشیند که از قبل در بستر هستند و روی آنها انباشته میشود. همین یک تفاوت اندازه ذره، نیمرخ دما و فرمولاسیون‌هایی را که هر فرایند برایشان مناسب است عوض میکند. این راهنما هر دو را توضیح می‌دهد، نشان می‌دهد هرکدام کجا مینشیند و راهی برای انتخاب به شما می‌دهد.
زمینه کوتاه: سه مسیر از مایع تا جامد
| مسیر | چه رخ می‌دهد | محصول معمول |
|---|---|---|
| خشککردن اسپری | مایع در گاز داغ اتمیزه میشود؛ قطرات در سقوط آزاد خشک میشوند | پودر ریز، اغلب ذرات توخالی |
| گرانولسازی اسپری (بستر سیال) | مایع روی بستر سیال ذرات پاشیده میشود؛ لایه‌ها روی آنها ساخته میشود | گرانول‌های چگال، اندازه متوسط |
| گرانولسازی مرطوب پس از اختلاط | پودر با چسباننده خیس و سپس خشک میشود | گرانول‌های نامنظم |
برای مسیر سقوط آزاد نحوه کار خشککردن اسپری را ببینید. برای سازوکار بستر سیال، از جمله تفاوت گرانولاتور با خشککن، گرانولاتور بستر سیال در برابر خشککن بستر سیال را ببینید. برای گرانولسازی مرطوب پس از اختلاط، گرانولسازی مرطوب در مقابل خشک را ببینید.
گرانولسازی اسپری بستر سیال چگونه کار میکند
- 1.تشکیل بستر. حامل یا پودر هسته در ظرف بارگذاری میشود. هوایی که از پایین از صفحه سوراخ‌دار دمیده میشود ذرات را بلند و جابه‌جا میکند تا مانند مایعی در حال جوش رفتار کنند.
- 2.پاشیدن مایع. نازل مایعی مانند عصاره، محلول یا چسباننده را روی بستر در حرکت میپاشد. آرایش‌های پاشش از بالا، از پایین و مماسی وجود دارد و انتخاب بر ساختار گرانول اثر می‌گذارد.

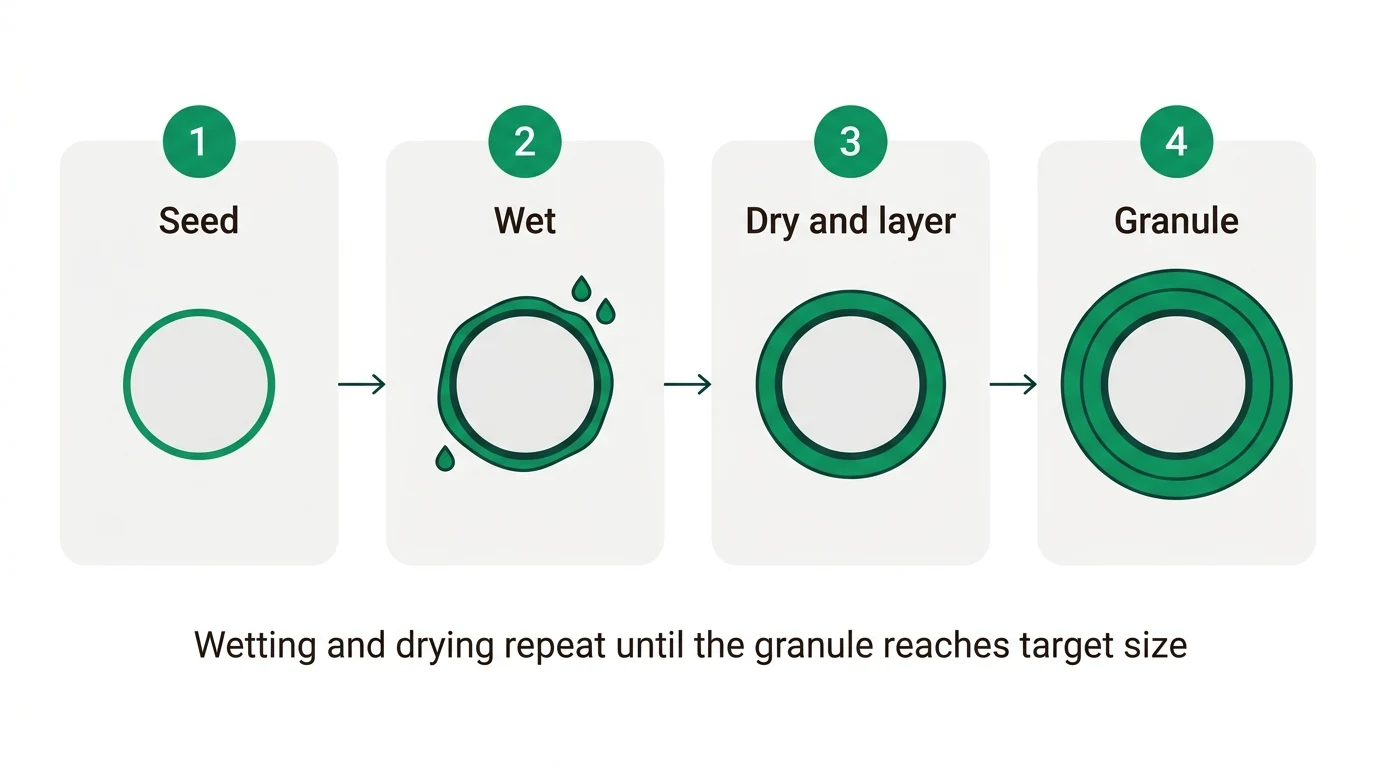

- 3.خیس‌شدن، چسبیدن و رشد. قطرات سطح ذرات را خیس می‌کنند. ذرات به هم برخورد می‌کنند و یا پوشانده میشوند یا پل می‌زنند و گرانول‌های بزرگتر می‌سازند.
- 4.خشک‌شدن در همان بستر. هوای داغ مایع را تبخیر میکند در حالی که پاشش ادامه دارد. تعادل میان نرخ پاشش و نرخ خشک‌شدن مانع میشود بستر خیلی خیس یا خیلی خشک شود.
- 5.خنک‌کردن و تخلیه. گرانول‌ها در ظرف خنک و در رطوبت هدف تخلیه میشوند.
اختلاط، خشککردن و خنک‌کردن در یک واحد انجام میشود، بدون گام انتقال جداگانه.
رویکرد مبتنی بر حامل SINOTHERMO: گرانولاتور اسپری PGL
گرانولاتور اسپری بستر سیال SINOTHERMO (سری PGL) برای فرمولاسیون‌هایی طراحی شده که بیشتر حامل‌اند و سهم کمتری ماده فعال مایع دارند:
- ورودی: مواد حامل به‌شکل پودر و ماده اصلی به‌شکل مایع.
- روش: حامل بستر سیال را تشکیل می‌دهد و نقش ذرات هسته را دارد. ماده اصلی، معمولاً عصاره مایع و بخش کوچک‌تری از بچ، از بالا پاشیده میشود و در لبه بستر با ذرات حامل می‌آمیزد.
- خروجی: گرانول‌های جامد با اندازه متوسط و رطوبت ۳ تا ۵ درصد.
- نوع فرایند: گرانولسازی مرطوب در بستر سیال با پاشش، با اختلاط، خشککردن و خنک‌کردن در همان بستر.
- نقطه قوت: رویکرد دمای پایین و پشتیبانی‌شده با حامل برای عصارههای مایع حساس به گرما و دیگر مواد اصلی که در دمای بالاتر تجزیه میشوند مناسب است.
برای نیازهای دیگر گرانولسازی، SINOTHERMO همچنین گرانولاتور بستر سیال و یک گرانولاتور پوشش‌دهنده از نوع ووسترر میسازد. دسته گرانولاتورهای بستر سیال کل مجموعه را فهرست میکند.
گرانولسازی اسپری در برابر خشککردن اسپری: چگونه انتخاب کنیم
| عامل | خشککن اسپری | گرانولاتور اسپری بستر سیال |
|---|---|---|
| شکل ذره | پودر ریز، اغلب توخالی | گرانول چگالتر، اندازه متوسط |
| اندازه ذره | معمولاً ریز تا متوسط | بزرگتر؛ با زمان پاشش رشد میکند |
| روانی و گردوغبار | پودر ریز می‌تواند چسبنده و گردوغباری باشد | روانی خوب، گردوغبار کم |
| خوراک | مایع قابل پمپ، می‌تواند کل محصول باشد | مایعی که روی بستر حامل یا هسته پاشیده میشود |
| فرمولاسیون | مایع محصول است (با حامل اختیاری) | فرمولاسیونهای غنی از حامل؛ ماده فعال سهم کوچکی است |
| مواجهه با گرما | کوتاه، گاز با دمای بالا، حفاظت دمای مرطوب | دمای پایین‌تر، ماند طولانی‌تر در بستر |
| حالت فرایند | پیوسته | بچ در بیشتر تأسیسات دارویی و گیاهی |
| مقیاس معمول | از کوچک تا بسیار بزرگ | از کوچک تا متوسط |
| بهترین کاربرد | پودرهای ریز از محلول‌ها و دوغاب‌ها | گرانول از عصارههای مایع و مواد فعال روی حاملها |
خشککردن اسپری را انتخاب کنید وقتی مایع محصول است، پودر ریز میخواهید، به تولید پیوسته و پرظرفیت نیاز دارید و محصول دماهای فرایند را تحمل میکند.
گرانولسازی اسپری را انتخاب کنید وقتی بهجای پودر ریز گرانول روان میخواهید، فرمولاسیون بیشتر مواد جانبی یا حامل است، ماده فعال یک عصاره مایع حساس به گرماست، یا گام بعدی (پرکردن کپسول، قرص‌سازی، پرکردن ساشه) به روانی و گردوغبار کم نیاز دارد.
هر دو را پشت سر هم در نظر بگیرید وقتی پودر اسپری‌خشک‌شده برای جابه‌جایی باید گرانول شود. خشککن اسپری و پس از آن گام گرانولسازی برای محصولاتی که بهصورت پودر ریز ضعیف حل میشوند رایج است.
کاربردها
- عصارههای گیاهی و دارویی. عصاره مایع روی حاملی مانند مالتودکسترین، نشاسته یا ماده جانبی پاشیده میشود و گرانولی می‌دهد که جاری میشود و کلوخه نمی‌شود. همچنین خشککردن اسپری عصارههای گیاهی و دارویی را ببینید که مسیر خشککن اسپری را برای همان خوراک‌ها پوشش می‌دهد.
- گرانول‌های دارویی. فرمولاسیونهای پرمادهٔ جانبی که در آنها ماده فعال مایع روی بستر حامل پاشیده میشود.
- طعم‌دهنده‌ها و اجزای غذایی. طعم یا عصاره مایع که روی حامل درجه غذایی گرانول میشود.
- مواد فعال آرایشی. مواد فعال مایع که روی حامل پودری گرانول میشوند تا فرمولاسیون پایدار شود.
- مواد زیستپایه. مواد مایعی که به گرانولسازی در دمای پایین با پشتیبانی حامل نیاز دارند.
متغیرهای فرایندی که کیفیت گرانول را کنترل می‌کنند
| متغیر | اثر |
|---|---|
| نرخ پاشش | نرخ بالاتر بستر را بیشتر خیس میکند؛ خیلی بالا کلوخه و فروپاشی بستر می‌دهد، خیلی پایین ذرات ریز |
| دمای هوای ورودی و دبی هوا | نرخ خشک‌شدن و سیال‌سازی را کنترل می‌کنند؛ باید با نرخ پاشش متعادل شوند |
| فشار هوای اتمیزه | اندازه قطره را تعیین میکند؛ قطرات ریزتر گرانول‌های ریزتر و چگالتر می‌دهند |
| غلظت چسباننده یا مایع | بر گرانروی، استحکام گرانول و پایداری پاشش اثر می‌گذارد |
| اندازه ذره حامل | اندازه هسته نقطه شروع رشد گرانول را تعیین میکند |
| موقعیت و نوع نازل | پاشش از بالا، پایین یا مماسی ساختار گرانول و کیفیت پوشش را تغییر می‌دهد |
| رطوبت بستر | تعادل کلیدی. دمای محصول یا رطوبت هوای خروجی را رصد کنید تا در محدوده بماند |
رشد گرانول به تعادل میان خیس‌کردن و خشککردن بستگی دارد. اگر بستر خیلی خیس شود، ذرات بهصورت کلوخه می‌چسبند و سیال‌سازی از کار می‌افتد. اگر خیلی خشک باشد، قطرات پیش از نشستن خشک میشوند و ذرات ریز می‌سازند. بیشتر عیب‌یابی در گرانولسازی اسپری برگرداندن همین تعادل است.
خواندن یک فرمولاسیون: به کدام مسیر اشاره میکند؟
دو فرمولاسیون نمونه را بردارید تا ببینید تصمیم در عمل چگونه کار میکند. ارقام توضیحی‌اند، نه داده محصول.
فرمولاسیون الف: یک عصاره گیاهی که ۱۵ درصد وزن محصول نهایی جامد فعال و ۸۵ درصد ماده جانبی است. ماده فعال یک عصاره مایع چسبناک و حساس به گرماست. مشتری کپسول و ساشه پر میکند و به گرانولی نیاز دارد که بدون گردوغبار جاری شود. عصاره بخش کوچکی از بچ است و بقیه حامل است، دقیقاً وضعیتی که گرانولاتور اسپری مبتنی بر حامل برایش طراحی شده است. اسپری‌خشک‌کردن عصاره به‌تنهایی پودر ریز چسبناک و رطوبت‌گیری می‌داد که بعد باید با مواد جانبی مخلوط و احتمالاً به‌هرحال گرانول می‌شد.
فرمولاسیون ب: یک طعم‌دهنده محلول در آب با ۹۰ درصد جامد فعال که بهصورت پودر روان فروخته میشود. مایع محصول است، حجم بالاست و اندازه ذره ریز قابل‌قبول است. بستر حاملی برای ساختن روی آن وجود ندارد، پس گرانولسازی اسپری چیزی برای رشد ندارد. خشککن اسپری، در صورت نیاز با حاملی مانند مالتودکسترین که به خوراک افزوده میشود، فرایند درست است.
الگو روشن است. سهم بالای حامل یا ماده جانبی به گرانولسازی اشاره میکند. سهم بالای ماده فعال در مایع به خشککردن اسپری اشاره میکند. موارد مرزی، مثل فرمولاسیونی که نیمی حامل است، همان‌جاهایی‌اند که آزمایش هزینه‌اش را جبران میکند.
نکات مقیاس‌افزایی
گرانولسازی اسپری با اندازه بچ مقیاس میشود. یک بستر پایلوت اهداف نرخ پاشش، دمای محصول و رطوبت هوای خروجی را به شما می‌دهد که سپس به ظرف بزرگتر منتقل می‌کنید. سه نکته به انتقال کمک میکند.
- 1.نسبت نرخ پاشش به دبی هوا را حفظ کنید، نه نرخ پاشش مطلق را. بستر بزرگتر به‌نسبت مایع بیشتری می‌پذیرد، اما تعادل خیس‌کردن و خشککردن باید برقرار بماند.
- 2.آرایش نازل‌ها را یکسان کنید. نتیجه پاشش از بالا به واحد پاشش از پایین منتقل نمی‌شود.
- 3.سیال‌سازی را در قطر بزرگتر بررسی کنید. نواحی مرده و کانال‌شدن در بستر بزرگتر متفاوت ظاهر میشوند. ثبت کنید بستر در آزمایش پایلوت چگونه حرکت میکند.
برای جایگزین پیوسته، خشککن اسپری در مقیاس تولید بر اساس تبخیر آب تعیین اندازه میشود. روش آن در تعیین اندازه خشککن اسپری آمده است.
اشتباهات رایج که باید از آنها پرهیز کرد
تعیین خشککن بستر سیال وقتی گرانولسازی لازم دارید. خشککن سامانه پاشش ندارد. بررسی کنید پیشنهاد قیمت شامل نازل، پمپ و کنترل‌های پاشش باشد. گرانولاتور بستر سیال در برابر خشککن بستر سیال را ببینید.
آن را فرایند پودر ریز دانستن. گرانولسازی گرانول میسازد. اگر محصول شما باید پودر ریز باشد، خشککن اسپری به کار ببرید.
نادیده‌گرفتن انتخاب حامل. حامل روانی، انحلال و سازگاری با ماده فعال را تعیین میکند. آن را در آزمایش بسنجید.
تنظیم نرخ پاشش با حدس. نرخ پاشش اندازه‌گیری‌شده را نسبت به دمای محصول یا رطوبت هوای خروجی به کار ببرید و برای مقیاس‌افزایی ثبت کنید.
حذف آزمایش. اندازه، استحکام و انحلال گرانول به فرمولاسیون بستگی دارد. یک اجرای پایلوت با حامل و مایع خودتان نشان می‌دهد چه به دست می‌آورید. آزمایشگاه آزمون ما گرانولاتورها را همراه با خشک‌کن‌ها آزمایش میکند و اندازه ذره، استحکام، روانی و انحلال را گزارش می‌دهد؛ این کار خدمتی پولی است.
نتیجه‌گیری
گرانولسازی اسپری از مایع پاشیده‌شده روی حامل گرانول میسازد و وقتی روانی، گردوغبار کم و رفتار ملایم با ماده فعال مایع را در فرمولاسیونی غنی از حامل میخواهید مسیر درست است. خشککردن اسپری وقتی مسیر درست است که پودر ریز و ظرفیت پیوسته میخواهید و خود مایع محصول است. اگر مطمئن نیستید، هر دو را روی ماده خود آزمایش کنید.
گام بعدی: درخواست آزمایش پایلوت با مایع و حامل خودتان. آزمایش پایلوت خدمتی پولی است و گزارش ویژگیهای گرانول یا پودر را مقایسه میکند تا فرایند را بر اساس نتایج اندازه‌گیری‌شده انتخاب کنید.
پرسش‌های متداول
گرانولسازی اسپری چیست؟
گرانولسازی اسپری مایعی را روی ذراتی میپاشد که در هوای داغ، معمولاً در بستر سیال، در حرکت نگه داشته میشوند. مایع روی ذرات خشک میشود و گرانول میسازد. نتیجه گرانولی چگال، روان و کمگردوغبار است.
تفاوت گرانولسازی اسپری با خشککردن اسپری چیست؟
در خشککردن اسپری مایع در سقوط آزاد بهصورت قطرات جدا خشک میشود و پودر ریز میشود. در گرانولسازی اسپری مایع روی ذرات در بستر مینشیند و روی آنها انباشته میشود، پس محصول گرانولی بزرگتر و چگالتر است.
گرانولاتور اسپری بستر سیال چیست؟
ظرف بستر سیال با یک سامانه پاشش. حامل یا پودر هسته در هوای داغ رو به بالا معلق نگه داشته میشود، مایعی روی آن پاشیده میشود و گرانول‌ها در همان بستر رشد می‌کنند و خشک میشوند. مدل PGL شرکت SINOTHERMO از بستر حامل با عصاره مایع پاشیده‌شده استفاده میکند.
رطوبت گرانول‌ها چقدر است؟
گرانولاتور اسپری بستر سیال SINOTHERMO بسته به تنظیمات فرایند گرانول‌هایی با رطوبت ۳ تا ۵ درصد تحویل می‌دهد.
کدام محصولات برای گرانولسازی اسپری مناسباند؟
عصارههای مایع گیاهی و دارویی روی حاملها، فرمولاسیونهای دارویی پرمادهٔ جانبی، طعمدهندههای غذایی، مواد فعال آرایشی و مایعات زیستپایه که به گرانولسازی در دمای پایین نیاز دارند.
آیا میتوانم بهجای آن از خشککن اسپری استفاده کنم؟
اگر پودر ریز میخواهید و محصول شما فرایند را تحمل میکند، بله. اگر به گرانولی با روانی خوب و گردوغبار کم نیاز دارید یا فرمولاسیون بیشتر حامل است، گرانولسازی اسپری معمولاً مناسبتر است. آزمایش روی ماده شما آن را تأیید میکند.
چگونه بفهمم کدام فرایند برای محصولم مناسب است؟
آزمایش انجام دهید. آزمایش پایلوت خدمتی پولی است و میتوانید از صفحه تماس ما درخواست کنید. ما ویژگیهای پودر یا گرانول هر مسیر را مقایسه میکنیم.
