Paddle Dryer: 7 Kegunaan Terbukti & Cara Kerja

Paddle dryer — dan kerabat dekatnya, disc dryer — mengeringkan material lengket, seperti pasta, dan mirip lumpur melalui konduksi: panas melewati bilah atau piringan berongga yang dipanaskan uap dan terus-menerus mengaduk material, alih-alih melewati volume besar udara panas. Satu keputusan desain ini yang menjadikan paddle dryer sebagai kuda kerja untuk lumpur limbah, filter cake kimia, dan padatan basah sulit lainnya yang akan menutup, menyumbat, atau tercerai-berai dalam pengering konvektif.

Jika suatu material melewati "fase lengket" saat mengering, pengering tidak langsung biasanya menjadi jawaban yang jujur — dan panduan ini menjelaskan alasannya, di mana alat ini cocok, dan di mana batasannya.

Cara kerja paddle dryer

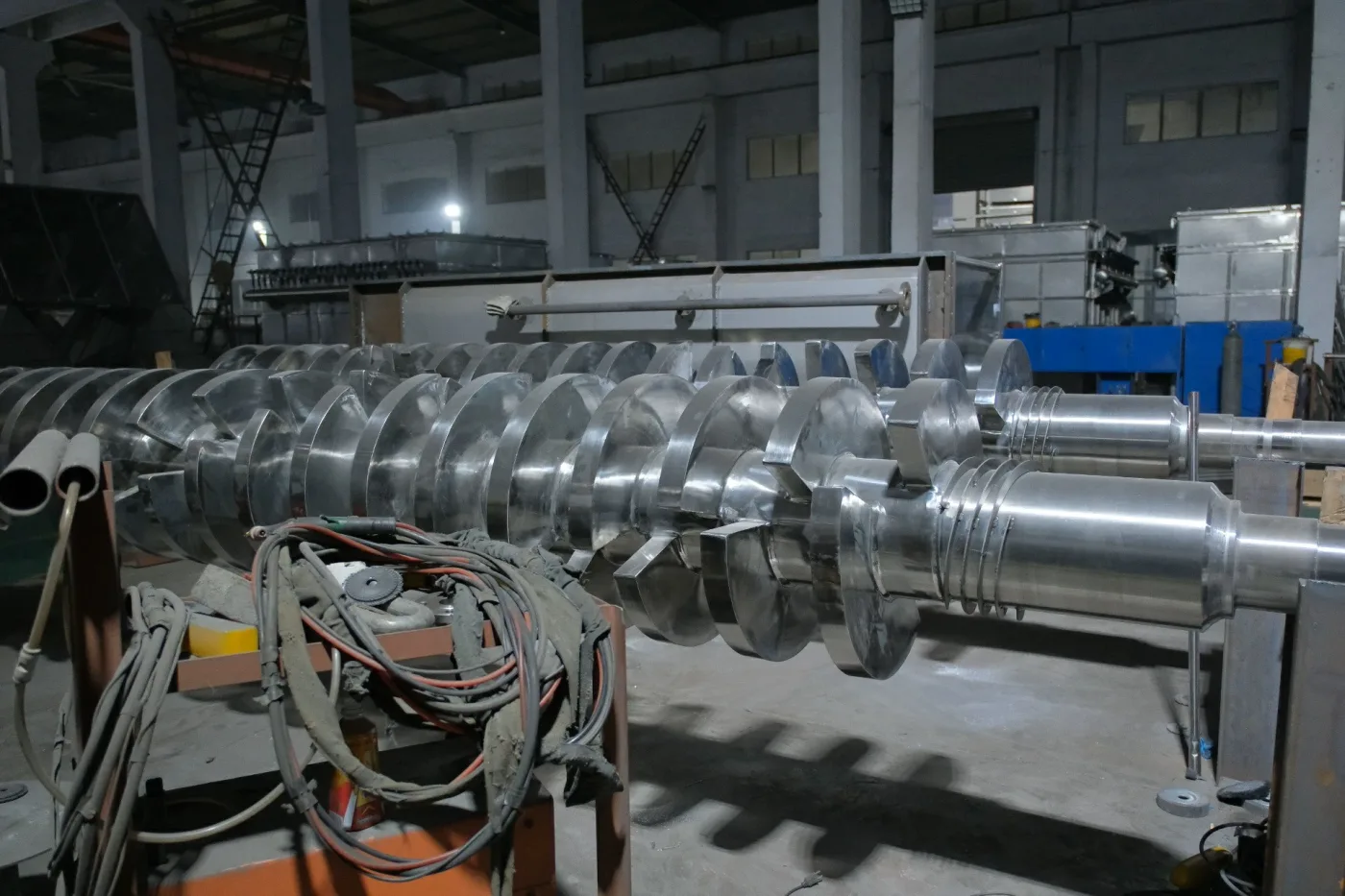

Paddle dryer dibangun mengelilingi palung horizontal berjaket yang berisi satu atau dua poros yang berputar perlahan. Bilah berongga berbentuk baji dipasang pada setiap poros. Baik poros maupun bilah dipanaskan dari dalam, sehingga hampir setiap permukaan yang tersentuh material menjadi permukaan perpindahan panas. Urutan pengeringan terdiri dari empat tahap:

1. 1.Umpan — Lumpur atau pasta basah masuk melalui ujung palung berjaket yang lebih tinggi. Umpan biasanya berupa cake yang telah didewatering atau slurry kental yang mustahil difluidisasi atau disemprotkan.
2. 2.Pemanasan tidak langsung — Uap atau minyak termal mengalir melalui poros berongga, bilah berongga, dan jaket di sekelilingnya. Panas dikonduksikan melalui setiap permukaan logam basah langsung ke material. Fase gas hampir tidak membawa panas — hanya membawa pergi uap.
3. 3.Pencampuran dan pengangkutan — Saat poros berputar, bilah berbentuk baji menguleni dan membalik material, terus-menerus memperbarui lapisan film yang bersentuhan dengan permukaan panas, memecah gumpalan, dan secara perlahan mendorong padatan menuju keluaran.
4. 4.Penghilangan uap — Aliran kecil gas sapuan atau gas inert menarik keluar kelembapan yang menguap, yang kemudian dikondensasikan. Karena uap terkonsentrasi, pemulihan pelarut dan exhaust bersih bervolume rendah menjadi mudah.

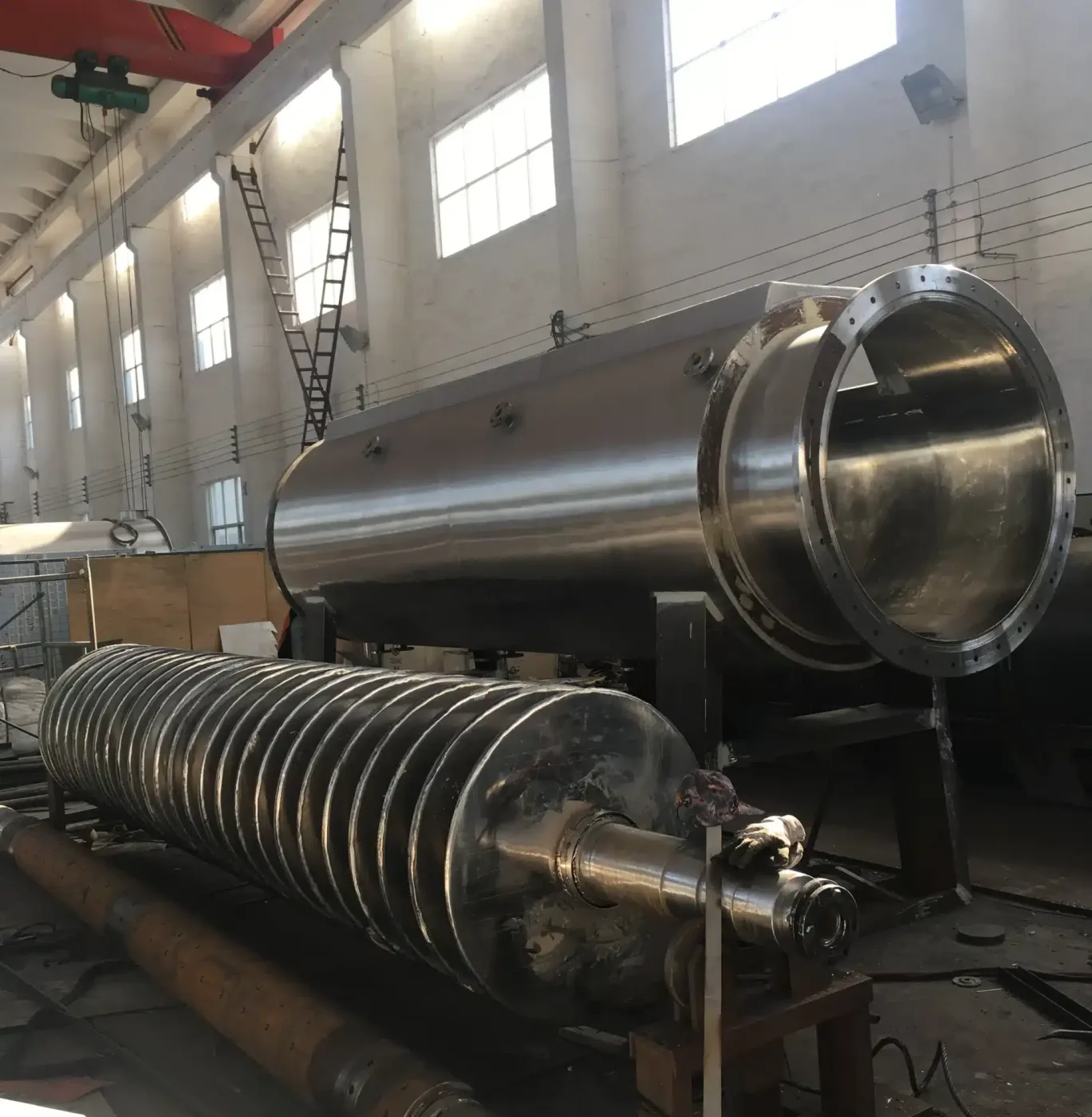

Disc dryer menggunakan prinsip tidak langsung yang sama tetapi menggantikan bilah dengan piringan berongga yang berdekatan dipasang pada poros tengah. Mengemas banyak piringan sepanjang panjangnya memaksimalkan area perpindahan panas per satuan panjang mesin, itulah sebabnya disc dryer lebih disukai untuk tugas lumpur berkapasitas tinggi yang mementingkan jejak ruang.

Mengapa pengeringan konduktif tidak langsung unggul untuk lumpur dan pasta

Alasan mengapa paddle dryer atau disc dryer mengungguli pengering udara panas pada umpan ini bermuara pada empat keunggulan fisik:

• Volume gas sangat rendah. Hanya uap yang menguap yang keluar dari mesin. Tidak ada aliran udara panas besar yang perlu disaring, sehingga kontrol bau, debu, dan emisi jauh lebih sederhana dan murah.
• Efisiensi termal tinggi. Panas masuk ke material melalui logam, bukan melalui aliran udara yang kemudian harus dipanaskan kembali. Energi per kilogram air yang dihilangkan rendah dibandingkan dengan pengeringan konvektif.
• Pemulihan pelarut dan uap. Karena uap keluar terkonsentrasi daripada terdilusi dalam udara, uap tersebut mudah terkondensasi — memungkinkan pemulihan pelarut loop tertutup dan operasi gas inert untuk zat volatil yang mudah terbakar atau beracun.
• Jejak ringkas. Area perpindahan panas yang besar dikemas dalam mesin kecil dan tertutup, sehingga paddle dryer atau disc dryer menempati ruang lantai jauh lebih sedikit dibandingkan pengering langsung dengan kapasitas sebanding.

Ini bukan klaim pemasaran; hal ini langsung mengikuti dari mengalirkan panas melalui permukaan alih-alih melalui udara. Trade-off-nya bersifat mekanis, yang kami bahas di bagian keterbatasan.

7 kegunaan terbukti paddle dryer dan disc dryer

Sepanjang lebih dari 20 tahun pengalaman, pengering tidak langsung yang sama terus-menerus menyelesaikan kelas masalah yang sama — padatan lengket, basah, dan sulit ditangani. Tujuh aplikasi terbukti yang paling umum:

Untuk material granular free-flowing pada tonase sangat tinggi, alat lain lebih cocok — lihat panduan rotary dryer. Untuk padatan yang sensitif terhadap panas atau oksidasi yang membutuhkan vakum, panduan vacuum dryer membahas varian paddle dryer yang kompatibel dengan vakum.

Keunggulan dan keterbatasan

Keunggulan. Paddle dryer menangani material lengket dalam fase lengket yang akan menyumbat hampir semua alat lain; geometri bilah self-cleaning terus-menerus memperbarui permukaan pemanas dan memecah gumpalan, sehingga mesin tidak tersumbat. Volume gas minimal, efisiensi termal tinggi, dan kontrol emisi serta pemulihan pelarut sederhana. Operasi dapat sepenuhnya tertutup dan, jika diperlukan, diinertisasi.

Keterbatasan. Pengering tidak langsung secara mekanis lebih kompleks daripada drum putar sederhana: poros putar yang dipanaskan, sambungan uap internal, dan seal poros semuanya membutuhkan perawatan. Throughput per unit umumnya lebih rendah daripada rotary dryer langsung yang sangat besar, sehingga paddle dryer dan disc dryer paling cocok untuk kapasitas menengah dengan umpan yang benar-benar sulit — bukan untuk produk granular curah free-flowing di mana pengering konvektif lebih murah per ton.

Paddle/disc dryer vs. rotary dryer

Cara paling jelas untuk memposisikan paddle dryer adalah membandingkannya dengan rotary dryer langsung, lawan konvektifnya:

Jika Anda masih memetakan seluruh lanskap teknologi, mulailah dengan panduan pemilihan pengering industri, lalu kembali ke paddle dryer setelah Anda tahu bahwa umpan Anda bersifat seperti lumpur.

Kesalahan umum yang harus dihindari

• Menentukan spesifikasi hanya berdasarkan kapasitas. Pertanyaan yang tepat bukan "berapa ton per jam" tetapi "bagaimana material spesifik ini berperilaku selama fase lengket". Dua lumpur dengan throughput sama bisa memerlukan waktu tinggal dan torsi yang sangat berbeda.
• Mengabaikan torsi dan fase lengket. Saat material pasta melewati puncak kelengketan, torsi motor melonjak. Merancang penggerak terlalu kecil adalah kegagalan lapangan klasik. Geometri bilah harus disesuaikan dengan reologi umpan.
• Melupakan penanganan uap. Pengering hanya setengah dari sistem. Kondensor, loop gas sapuan, dan — jika ada zat volatil — sirkuit gas inert harus dirancang bersama, atau Anda kehilangan keunggulan emisi dan pemulihan yang membenarkan pilihan metode tidak langsung.
• Mengira "disc" dan "paddle" dapat dipertukarkan. Keduanya berbagi prinsip tidak langsung tetapi bukan ekonominya. Disc dryer memberikan lebih banyak area per satuan panjang untuk lumpur berkapasitas tinggi; paddle dryer memberikan agitasi self-cleaning yang lebih agresif untuk cake paling lengket.
• Melewatkan uji coba. Perilaku lumpur dan cake terkenal sulit diprediksi dari lembar spesifikasi. Menentukan ukuran dari tabel generik berisiko menghasilkan mesin yang terlalu besar atau berkinerja rendah.

Buktikan di laboratorium pilot sebelum menentukan spesifikasi

Cara jujur untuk menentukan ukuran paddle dryer adalah menjalankan material sebenarnya, bukan perkiraan dari lembar spesifikasi. Bawa lumpur, filter cake, atau pasta lengket Anda ke laboratorium pilot SINOTHERMO dan uji sebelum menentukan spesifikasi: kami mengukur kurva pengeringan, mengonfirmasi beban panas dan throughput sebenarnya, mengamati bagaimana material bergerak melalui fase lengketnya, dan memeriksa perilaku torsi dan fouling. Disiplin uji coba lebih dahulu ini didukung oleh pengalaman lebih dari 20 tahun.

SINOTHERMO — Infrastruktur Rekayasa Proses. Kami menyelesaikan masalah proses, bukan sekadar menjual mesin. Ketika Anda membutuhkan varian yang kompatibel dengan vakum untuk material yang sensitif terhadap panas atau bermuatan pelarut, kami mengarahkan Anda ke konfigurasi yang tepat — misalnya Vacuum Paddle Dryer atau Vacuum Horizontal Disc Dryer — alih-alih memaksakan satu mesin untuk setiap tugas. Anda juga dapat menjelajahi seluruh kategori Conduction and Vacuum Dryer untuk membandingkan opsi tidak langsung.

Kesimpulan

Paddle dryer, dan disc dryer yang berkerabat dekat, adalah jawaban tidak langsung dan konduktif untuk lumpur, filter cake, dan pasta lengket — volume gas rendah, efisiensi termal tinggi, kontrol emisi sederhana, dan agitasi self-cleaning melalui fase lengket. Sesuaikan dengan kapasitas menengah dengan umpan yang benar-benar sulit, tentukan ukurannya berdasarkan material nyata alih-alih tabel, dan rancang sistem uap sebagai bagian dari mesin.

Punya lumpur, cake, atau pasta lengket yang menyumbat semua pengering lain? Ya — paddle dryer atau disc dryer tidak langsung, yang terbukti pada sampel Anda sendiri di laboratorium pilot kami, hampir pasti adalah alat yang tepat.

✉️ mark.gu@sinothermo.com · 📱 WhatsApp: +86 180 2197 2660 · 🌐 www.sinothermo.com

SINOTHERMO — Infrastruktur Rekayasa Proses.

FAQ

Untuk apa paddle dryer digunakan?

Paddle dryer digunakan untuk mengeringkan material lengket, seperti pasta, dan mirip lumpur — lumpur limbah, filter cake kimia, pasta pigmen dan bahan kimia halus, serta produk sampingan makanan/pakan. Alat ini menggunakan konduksi tidak langsung, sehingga hanya sedikit aliran uap yang keluar dari mesin dan kontrol emisi tetap sederhana.

Apa perbedaan antara disc dryer dan paddle dryer?

Keduanya adalah pengering konduktif tidak langsung. Paddle dryer menggunakan bilah berongga berbentuk baji pada satu atau dua poros, memberikan agitasi self-cleaning yang agresif untuk cake paling lengket. Disc dryer menggunakan piringan berongga yang berdekatan pada poros tengah, memberikan lebih banyak area perpindahan panas per satuan panjang untuk lumpur berkapasitas tinggi.

Mengapa menggunakan pengeringan tidak langsung dibanding udara panas?

Pengeringan tidak langsung memanaskan material melalui permukaan logam yang dipanaskan uap atau minyak, sehingga hanya uap terkonsentrasi yang keluar dari mesin. Ini berarti efisiensi termal tinggi, kontrol bau dan emisi yang sederhana, pemulihan pelarut yang mudah, dan jejak yang ringkas — keunggulan yang tidak dapat disamai pengering konvektif udara panas pada material lengket.

Bisakah paddle dryer menangani "fase lengket"?

Bisa. Geometri baji self-cleaning terus-menerus memperbarui permukaan perpindahan panas dan memecah gumpalan, sehingga mesin tetap bekerja selama fase lengket di mana banyak pengering lain tersumbat atau macet. Torsi penggerak harus dirancang untuk beban puncak — salah satu alasan mengapa uji coba pilot penting.

Bagaimana cara menentukan ukuran paddle dryer atau disc dryer?

Ukuran ditentukan oleh laju umpan, kelembapan awal dan target, serta bagaimana material spesifik berperilaku selama fase lengketnya. Daripada memperkirakan dari tabel, SINOTHERMO menjalankan uji laboratorium pilot pada lumpur atau cake nyata Anda untuk mengonfirmasi kurva pengeringan, beban panas, waktu tinggal, dan torsi sebelum scale-up.

Apakah paddle dryer lebih baik daripada rotary dryer?

Tidak ada yang secara universal lebih baik — keduanya menyelesaikan masalah yang berbeda. Paddle dryer atau disc dryer paling cocok untuk lumpur, cake, dan pasta lengket pada kapasitas menengah dengan kontrol emisi yang sederhana. Rotary dryer paling cocok untuk padatan granular free-flowing pada tonase sangat tinggi. Sesuaikan pengering dengan umpan Anda.

Bisakah paddle dryer memulihkan pelarut atau beroperasi dalam vakum?

Bisa. Karena uap keluar terkonsentrasi, uap tersebut mudah terkondensasi untuk pemulihan pelarut loop tertutup, dan desain tertutup dapat diinertisasi untuk zat volatil yang mudah terbakar atau beracun. Untuk material yang sensitif terhadap panas atau bermuatan pelarut, digunakan varian yang kompatibel dengan vakum seperti Vacuum Paddle Dryer atau Vacuum Horizontal Disc Dryer.
