تشترك مواد بطاريات أيونات الصوديوم (SIB) مع أيونات الليثيوم في نفس تحديات التجفيف الأساسية الثلاثة — الحساسية الحرارية، وخطر الأكسدة، وأهداف رطوبة متبقية منخفضة جدًا — لكن عائلتين من المواد الخاصة بالصوديوم تضيفان قيودًا لا تمتلكها معالجة الليثيوم على الإطلاق: تحمل كاثودات نظائر الأزرق البروسي (PBA) سقفًا حراريًا صارمًا يحدده هيكلها الحامل للسيانيد، ويتحلل ملح إلكتروليت الصوديوم NaPF₆ مائيًا إلى فلوريد الهيدروجين بوجود آثار من الرطوبة. كل ما عدا ذلك — الأكاسيد الطبقية، والكاثودات متعددة الأنيونات، والكربون الصلب — يعمل على عائلات معدات تعرفونها مسبقًا، مع معايير أُعيد التحقق منها.
في هذه الجملة الأخيرة تحديدًا تفشل معظم مشاريع توسيع نطاق أيونات الصوديوم. تبدو خريطة المعدات مألوفة، فتنقل الفرق معايير عملية أيونات الليثيوم مباشرةً وتكتشف عدم التطابق أثناء التشغيل التجريبي — أو الأسوأ، في الخلية النهائية. يوضح هذا الدليل ما ينتقل فعليًا من الليثيوم، وما لا ينتقل، وكيفية تحديد معدات التجفيف والتكليس لكيمياء لا يوجد لها بعد سجل عام عميق من معايير الإنتاج الموحدة.
لماذا لا تكون أيونات الصوديوم "ليثيوم بمعدن أرخص"
انتقلت أيونات الصوديوم من فضول بحثي إلى تخطيط إنتاج حقيقي بفضل اقتصاديات المواد الخام والأداء في الطقس البارد. لكن قصة المعالجة ليست استبدالًا مباشرًا. أيون الصوديوم أكبر من الليثيوم، وهذا يدفع مطوّري الكاثود نحو بنى مستضيفة لم يحتجها الليثيوم قط — هياكل هكساسيانوفيرات مفتوحة، ونسب مولية محددة للأكاسيد الطبقية، وأطر متعددة الأنيونات مُضبوطة لأيون ضيف أكبر. تظهر هذه الاختلافات البنيوية كقيود عملية قبل أن تظهر كأداء للخلية بوقت طويل.
في الوقت نفسه، تغيّر الأنود تمامًا. الجرافيت، الذي يُرسّخ سلسلة توريد أنود أيونات الليثيوم، لا يُدخل الصوديوم بينيًا بفعالية. حلّ الكربون الصلب محله، ويُصنَع الكربون الصلب بالتفحيم بدرجة حرارة عالية بدلًا من التنقية والطلاء. ينقل هذا الاستبدال الواحد جانب الأنود في المنشأة من مشكلة تجفيف بدرجة حرارة معتدلة إلى مشكلة معالجة حرارية بدرجة حرارة عالية تحت غلاف جوي خامل.
لذا فالملخص الصادق هو هذا: يبدو نحو ثلثي خط مواد أيونات الصوديوم كخط أيونات ليثيوم يعمل بنقاط ضبط مختلفة، ونحو الثلث جديد بحق. تقع المخاطرة الهندسية بالكامل تقريبًا في هذا الثلث.

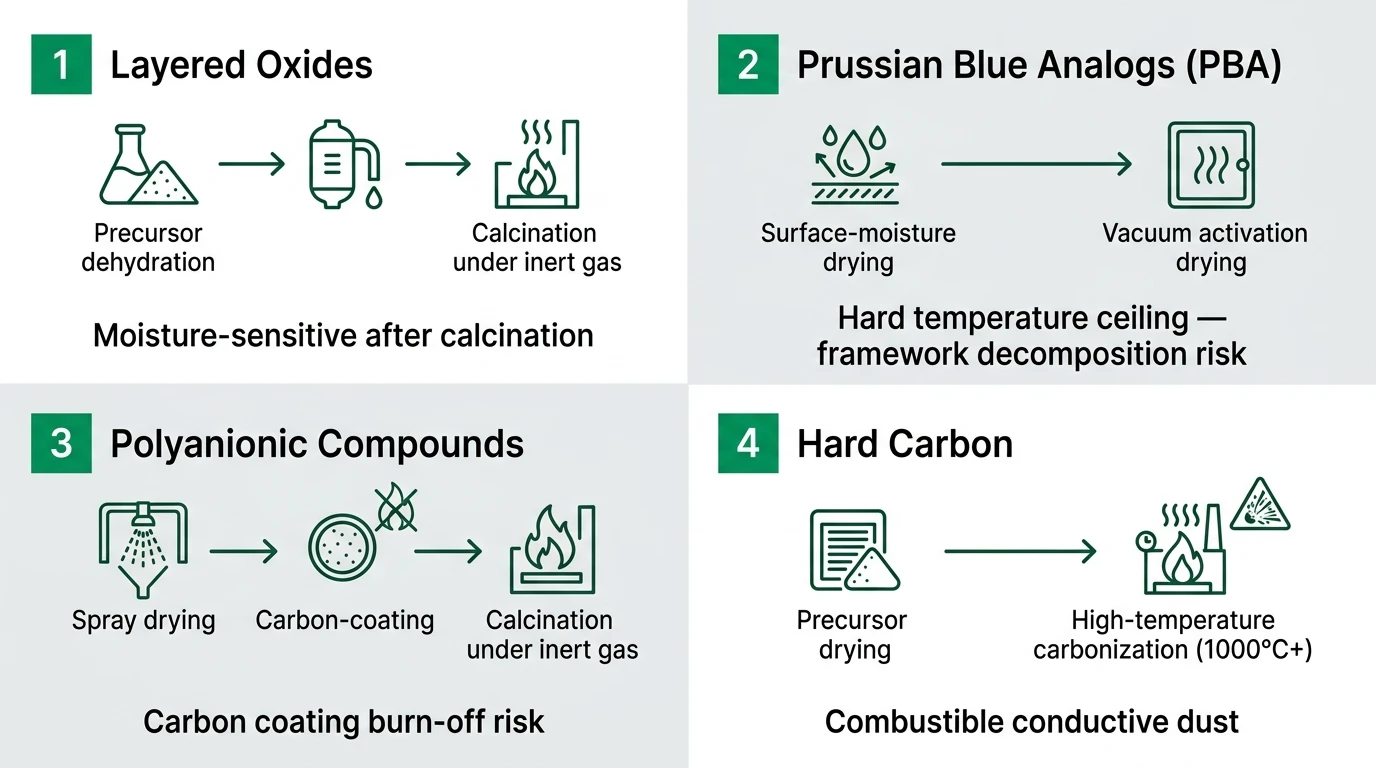

عائلات مواد أيونات الصوديوم الأربع ومتطلبات كل منها
| عائلة المادة | اعتبارات التجفيف / المعالجة الحرارية |
|---|---|
| الأكاسيد الطبقية للمعادن الانتقالية (أنواع Na-Ni-Fe-Mn وما شابهها) | مشابهة إلى حد كبير لمعالجة أكاسيد الليثيوم الطبقية — نزع رطوبة السلائف يليه التكليس تحت غلاف جوي مضبوط. يُذكَر أن عدة تركيبات أكثر حساسية للرطوبة من نظائرها من الليثيوم، لذا تستحق المناولة والتعبئة بعد التكليس مزيدًا من الاهتمام، لا أقل. |
| نظائر الأزرق البروسي (PBA) | أكثر مادة SIB تميّزًا. يقع الماء داخل الشبكة البلورية ويجب إزالته في خطوة تجفيف "تنشيط" مضبوطة، ويفرض الهيكل الحامل للسيانيد حدًا حراريًا صارمًا لا مثيل له في معظم معالجة كاثودات الليثيوم. |
| المركبات متعددة الأنيونات (الفوسفات، الفلوروفوسفات، الكبريتات) | تتبع مسار تجفيف بالرش يليه تكليس، مشابه إلى حد كبير لمعالجة سلائف LFP، يُجرى تحت غلاف جوي خامل. يحمل الطلاء الكربوني، حين يُستخدم، خطر الاحتراق نفسه الموجود في LFP. |
| الكربون الصلب (أنود SIB القياسي) | تفحيم بدرجة حرارة عالية — يُشار غالبًا إلى نطاق يزيد على 1000 درجة سلزيوس — تحت غلاف جوي خامل، مشابه من حيث المبدأ لمعالجة الكربون المتخصص. يأتي تجفيف السلائف أولًا، ويحمل منتج الكربون الناعم كامل التزامات الغبار القابل للاشتعال. |
6 قواعد مثبتة لتجفيف مواد بطاريات أيونات الصوديوم
1. تعاملوا مع سقف حرارة PBA كحد صارم للعملية، لا كنقطة ضبط
تحتفظ مواد كاثود PBA — هكساسيانوفيرات المعادن الانتقالية للصوديوم — بالماء في شكلين متمايزين: رطوبة سطحية ممتزّة، وماء منسّق داخل الشبكة البلورية. إزالة النوع الثاني هي كل الغاية من تجفيف "التنشيط"، وهي أيضًا ما يخلق الخطر. رفع درجة الحرارة لتسريع إزالة ماء الشبكة يقرّبكم من النقطة التي يبدأ فيها الهيكل الحامل للسيانيد بالتحلل.
عمليًا، يعني ذلك إجراء تنشيط PBA تحت تفريغ ديناميكي عند درجة حرارة معتدلة مضبوطة بعناية، تُحفَظ أدنى بكثير من عتبة تحلل الهيكل، مع رصد الغازات المنبعثة كممارسة معيارية بالنظر إلى كيمياء الهيكل المعنية. الحدس التصميمي الذي يخدمكم جيدًا في معظم مواد الكاثود — رفع درجة الحرارة لتقصير الدورة — هو تحديدًا الحدس الخاطئ هنا. تشترون زمن الدورة بعمق التفريغ ومساحة انتقال الحرارة، لا بدرجة الحرارة.
يصلح مجفف الريشة بالتفريغ أو مجفف المشط بالتفريغ لهذه المهمة لأن كليهما يمنحكم سطح انتقال حرارة واسعًا يُحرَّك بلطف عند ضغط منخفض دون مجرى غاز ساخن. لمهمة طبقة أرق وقص أقل، يستحق مجفف الأقراص الأفقي بالتفريغ التقييم. تُغطّى منطق الاختيار العام داخل عائلة التفريغ في دليلنا لمجففات التفريغ الصناعية.
2. فرّقوا بين الرطوبة السطحية والماء البنيوي في منحنى التجفيف
لأن PBA يحتفظ بالماء بشكلين، فمنحنى تجفيفه ليس تراجعًا سلسًا واحدًا. معاملته كمرحلة واحدة يولّد فشلًا مألوفًا: تصل الدفعة إلى هدف رطوبتها الكلية بينما لا يزال ماء الشبكة موجودًا، ويُحرِّر المادة هذا الماء لاحقًا داخل الخلية.
الحل يكمن في تصميم العملية، لا في الأجهزة. أجروا مرحلة بدرجة حرارة أدنى لإزالة الرطوبة السطحية، ثم مرحلة تنشيط مضبوطة تحت تفريغ أعمق للماء البنيوي — وحدّدوا نقطة الانتهاء بناءً على ما يتتبّع المرحلة الثانية، لا بناءً على رقم كلي أرضته المرحلة الأولى بالفعل. هذا أكثر ما تُثبته تجربة تجريبية لمُصنِّع PBA فائدةً، وهو خاص بالمادة بما يكفي لعدم إمكانية توريثه من منحنى منشور.
3. جفّفوا NaPF₆ على مرحلتين، بأجزاء ملامسة مقاومة للتآكل ومعالجة غازات منبعثة قادرة على التعامل مع HF
يماثل سداسي فلوروفوسفات الصوديوم كيميائيًا سداسي فلوروفوسفات الليثيوم ويشترك معه في نقطة الضعف المحدِّدة: تُحلّل آثار الرطوبة الملح مائيًا وتولّد فلوريد الهيدروجين. تتزامن العواقب ولا ترحم — يتدهور الملح، وتصبح الغازات المنبعثة مسببة للتآكل، وتبدأ المعدات نفسها في التعرض للضرر.
الممارسة المعيارية هي التجفيف بالتفريغ على مرحلتين مع ضبط رطوبة صارم جدًا، وتنتج عواقب المواصفة عن ذلك مباشرةً:
- أجزاء ملامسة مختارة لخدمة HF، لا وفق الممارسة العامة للفولاذ المقاوم للصدأ.
- غازات منبعثة موجَّهة إلى غسّالة محددة الحجم لـ HF، مع مادة قناة مختارة تبعًا لذلك.
- إحكامات وحشوات محددة لخدمة الفلوريد.
- رطوبة محددة بالجزء في المليون ومُتحقَّق منها بالقياس، لأن عتبة الفشل العملية تقع أدنى بكثير من أي شيء تلتقطه مواصفة قائمة على النسبة المئوية.
- تفريغ وتبريد ونقل وتعبئة تُحفَظ تحت غلاف خامل جاف، لأن ملحًا شديد الامتصاص للرطوبة كهذا سيُلغي خطوة التجفيف في هواء محيط.
إذا كان مشروعكم يتناول أيضًا جانب ملح الليثيوم، فالقيود المتوازية مُبيَّنة في دليلنا حول تجفيف كربونات وهيدروكسيد الليثيوم.
4. شغّلوا الكاثودات الحساسة للأكسدة تحت غاز خامل، تمامًا كما ستفعلون مع الليثيوم
تحتاج كاثودات SIB من الأكاسيد الطبقية ومتعددة الأنيونات عمومًا إلى حماية النيتروجين نفسها أثناء التجفيف بالرش والتكليس التي تحتاجها نظائرها من الليثيوم. حيث يُستخدم طلاء كربوني موصّل، يحترق في الهواء عند درجة حرارة التكليس تمامًا كما يحدث في LFP — يظل المادة يستوفي مواصفة رطوبته بينما يكون الطلاء الوظيفي الذي بَرَّر الخطوة قد دُمِّر جزئيًا.
تنطبق أهداف الأكسجين المصممة عادةً على خطوط مواد البطاريات — أقل من 500 جزء في المليون في دوائر التجفيف بالرش، وحتى 20-100 جزء في المليون خلال التكليس بدرجة حرارة عالية — هنا أيضًا، وتكون آثارها على المعدات مماثلة: دائرة غاز مغلقة، وتصميم محكم للوعاء والصمامات، ورصد مستمر للأكسجين مع أنظمة إيقاف تلقائية، وحماية من الانفجار مُحافَظ عليها إلى جانب التخميل. تُغطّى النقاط الأربع بعمق في دليلنا للتجفيف بالغاز الخامل.
بالنسبة لمرحلة الرش نفسها، يصلح مجفف الرش الطارد المركزي للمعلقات حيث يُضبط حجم القطرة بسرعة العجلة، بينما يصلح مجفف الرش بفوهة الضغط للمهام التي يُراد فيها حبيبات أخشن وأكثر حرية في التدفق. إذا كان التجفيف بالرش جديدًا على فريقكم، ابدأوا بـ كيف يعمل التجفيف بالرش والنظرة التطبيقية في المعالجة بالرش في مواد بطاريات الليثيوم — تنتقل فيزياء العملية دون تغيير إلى كيمياء الصوديوم.
5. تعاملوا مع الكربون الصلب كغبار قابل للاشتعال من أول دفعة تجريبية
يحمل إنتاج الكربون الصلب مرحلتين حراريتين يستحق الفصل بينهما ذهنيًا. تحتاج السلائف — المستمدة من الكتلة الحيوية أو الراتنج أو غيرها — عادةً إلى تجفيف قبل التفحيم، وهذه المهمة الأولية مشكلة تجفيف تقليدية يصلح لها مجفف هوائي أو مجفف بالطبقة المميعة الاهتزازي الأفقي حسب سلوك الجزيئات. التفحيم نفسه مهمة بدرجة حرارة عالية تحت غلاف جوي خامل، يُخدَم عادةً بـ فرن دوار؛ تُغطّى الأساسيات الميكانيكية لهذه عائلة المعدات في دليلنا للمجفف الدوار.
الغبار هو ما يربط المرحلتين معًا. الكربون الصلب مسحوق ناعم قابل للاشتعال وغالبًا موصّل، ويستحق المعاملة نفسها التي يحصل عليها الجرافيت والسيليكون-كربون على خط ليثيوم: غلاف جوي خامل، وتهوية أو إخماد انفجار، وتأريض مضاد للكهرباء الساكنة في كل مكان، وتفريغ مضبوط. الخطأ الذي نراه مرتبط بالحجم — تتعامل الفرق مع كميات المعمل بأمان بوسائل غير رسمية، ثم تنقل نفس عدم الرسمية إلى خط تجريبي حيث يكون مخزون الغبار أكبر بمراتب من الحجم.
6. أعيدوا التحقق من كل معيار ورثتموه من الليثيوم — خاصة تلك التي تنتقل "بوضوح"
بعض المعايير تنتقل فعليًا. علاقات درجة حرارة الدخول والخروج في مجفف الرش، ومنطق تحديد حجم الفواصل الحلقية ومرشحات الأكياس، واختيار المُذرِّر، وحسابات زمن المكوث في الفرن — الفيزياء غير مرتبطة بالكيمياء. ما لا ينتقل هو كل ما يرتبط باستقرار المادة نفسها: درجة الحرارة القصوى الآمنة، وحساسية الأكسدة، ونقطة انتهاء الرطوبة، وشكل منحنى التجفيف.
الحالات الخطرة هي تلك التي تبدو قريبة بما يكفي لافتراض تماثلها. الأكسيد الطبقي للصوديوم ليس أكسيدًا طبقيًا للليثيوم بمعدن قلوي مختلف فيه، والكاثود متعدد الأنيونات للصوديوم ليس LFP. هي قريبة بما يكفي لجعل وصفة منسوخة تعمل دون إنذار واضح، ومختلفة بما يكفي لتُكلّفكم دفعة كاملة.
خريطة المعدات عبر خط مواد أيونات الصوديوم
| خطوة العملية | المعدات النموذجية | الغلاف الجوي / ملاحظات |
|---|---|---|
| معلق سلائف الكاثود ← مسحوق | مجفف الرش الطارد المركزي أو بفوهة الضغط | دائرة N₂ مغلقة للكيمياء الحساسة للأكسدة |
| تكليس الكاثود | فرن دوار (تسخين غير مباشر) | غلاف جوي خامل؛ ضبط صارم لملف درجة الحرارة |
| تجفيف تنشيط PBA | مجفف الريشة / المشط / الأقراص الأفقي بالتفريغ | تفريغ ديناميكي، درجة حرارة معتدلة، رصد الغازات المنبعثة |
| تجفيف ملح إلكتروليت NaPF₆ | تجفيف بالتفريغ على مرحلتين | أجزاء ملامسة مقاومة لـ HF، غازات منبعثة مغسولة، غلاف خامل في المرحلة اللاحقة |
| تجفيف سلائف الكربون الصلب | مجفف هوائي أو بالطبقة المميعة الاهتزازي | مهمة تجفيف تقليدية؛ ضوابط غبار من البداية |
| تفحيم الكربون الصلب | فرن دوار | درجة حرارة عالية تحت غلاف جوي خامل |
| التبريد والنقل والتعبئة | نقل محكم تحت N₂ | يمنع إعادة الأكسدة واستعادة الرطوبة |
تجفيف أيونات الصوديوم مقابل أيونات الليثيوم: مقارنة جانبية
| البُعد | أيونات الليثيوم | أيونات الصوديوم |
|---|---|---|
| حساسية الأكسدة | مرتفعة للكاثودات الغنية بالنيكل والمواد المطلية | مماثلة للأكاسيد الطبقية والمركبات متعددة الأنيونات المطلية |
| هدف الرطوبة المتبقية | منخفض جدًا؛ محدد بالجزء في المليون | مماثل، وأكثر صرامة مرة أخرى لملح الإلكتروليت |
| سقف حرارة صارم | غير معتاد للكاثودات السائدة | نعم — تحلل هيكل PBA |
| المعالجة الحرارية للأنود | تنقية / طلاء الجرافيت | تفحيم الكربون الصلب بدرجة حرارة أعلى بكثير |
| خطر رطوبة ملح الإلكتروليت | LiPF₆ ← HF | NaPF₆ ← HF (الآلية نفسها) |
| التعرض لانفجار الغبار | الجرافيت، السيليكون-كربون، الكتلة السوداء | الكربون الصلب ومساحيق أقطاب ناعمة أخرى |
| توافر معايير منشورة | عميقة وناضجة | رقيقة — بيانات التجربة المباشرة أكثر أهمية |
| عائلات المعدات الأساسية | مجففات الرش، مجففات التفريغ، الأفران الدوارة | العائلات نفسها بمعايير مُعاد ضبطها |
أخطاء شائعة يجب تجنبها
- نسخ نقاط ضبط أيونات الليثيوم على كيمياء صوديوم لأن المعدات نفسها. الوعاء قابل للانتقال؛ نافذتا الحرارة والرطوبة خصائص لمادتكم. هذا هو الخطأ الأكثر شيوعًا والأعلى تكلفة في توسيع نطاق أيونات الصوديوم.
- معاملة حد حرارة PBA كهدف مرن يُحسَّن. إنه حد تحلل. قصّروا الدورة بعمق التفريغ والتحريك ومساحة انتقال الحرارة — لا أبدًا برفع درجة الحرارة تدريجيًا.
- تحديد خطوة تجفيف بمرحلة واحدة لـ PBA. تُطلَق الرطوبة السطحية وماء الشبكة تحت شروط مختلفة. ستصل مرحلة واحدة إلى رقم رطوبة كلي بينما تترك الماء البنيوي خلفها.
- تحديد معدات تجفيف NaPF₆ بفولاذ مقاوم للصدأ قياسي مع فتحة تهوية غير مغسولة. أي تسرب رطوبة يولّد HF. يجب تصميم حالة التآكل وحالة الغازات المنبعثة من البداية، لا تعديلهما لاحقًا بعد أول حملة.
- الاستهانة بغبار الكربون الصلب على النطاق التجريبي. عادات المعمل لا تتوسع. ينبغي أن يكون التخميل والتهوية أو الإخماد والتأريض جزءًا من الخط التجريبي، لا حصرًا في منشأة الإنتاج النهائية.
- إيقاف الحماية الخاملة أو الجافة عند مخرج المجفف. يُذكَر أن عدة أكاسيد طبقية للصوديوم أكثر حساسية للرطوبة من نظائرها من الليثيوم، وملح الإلكتروليت حساس بالتأكيد. يجب أن يبقى التبريد والنقل والتعبئة كلها تحت غلاف حماية، أو تُلغى خطوة التجفيف بصمت.
لماذا لن تنقذكم المعايير المنشورة في هذه الكيمياء
تستفيد معالجة أيونات الليثيوم من عقدين من المعرفة الهندسية العامة المتراكمة. لا تستفيد أيونات الصوديوم من ذلك، وهذه الفجوة ليست إزعاجًا مؤقتًا — إنها الخاصية العملية المحدِّدة لتحديد المعدات لهذه الكيمياء اليوم.
يترتب على ذلك ثلاثة أمور. أولًا، الأرقام المتداولة غالبًا مصدرها واحد، مستمدة من تركيبة واحدة على نطاق المعمل، ولم يُقصَد منها أبدًا أن تكون مدخلات تصميم لخط إنتاج. ثانيًا، لا تزال تركيبات أيونات الصوديوم متغيرة؛ يمكن أن يختلف "الأكسيد الطبقي" لمصنّعين اختلافًا كافيًا لدرجة أن مجموعة واحدة من معايير التجفيف لا تصف الأخرى فعليًا. ثالثًا، والأهم، أهم المعايير — سقف حرارة PBA لتركيبة هيكلكم الخاصة، ونقطة انتهاء الرطوبة لنقاء ملحكم، وملف التفحيم لسلائفكم — هي أقل المعايير احتمالًا أن يُنشرها من قام بتحديدها.
لهذا السبب تحديدًا تكون الصحة التجريبية أهم لأيونات الصوديوم منها لكيمياء ناضجة، لا أقل. على خط ليثيوم، تؤكد التجربة ما تقترحه الأدبيات. على خط صوديوم، تكون التجربة غالبًا هي الأدبيات نفسها.
أثبتوا ذلك على مادتكم قبل تحديد المواصفة
الرقمان اللذان يحددان أداء خط تجفيف أيونات الصوديوم — درجة الحرارة التي تتحملها مادتكم فعليًا، ونقطة انتهاء الرطوبة التي تحتاجها فعليًا — لا يمكن قراءتهما من جدول لهذه الكيمياء. يجب قياسهما على تغذيتكم.
لهذا تُشغّل SINOTHERMO مختبرًا تجريبيًا داخليًا: أحضروا سلائف أكسيدكم الطبقي، أو كاثود PBA، أو معلقكم متعدد الأنيونات، أو سلائف الكربون الصلب، أو ملح الإلكتروليت، واختبروه قبل الالتزام بمواصفة. نقيس منحنى التجفيف، ونفرّق بين الرطوبة السطحية والماء البنيوي حيث يهم هذا التمييز، ونؤكد نافذة درجة الحرارة والغلاف الجوي الآمنة، ونفحص كيف تتصرف المادة عند التفريغ والمناولة — المراحل التي تحدث فيها عادةً إعادة الأكسدة واستعادة الرطوبة. بالاستناد إلى أكثر من 20 عامًا من الخبرة وقدرة تخصيص عميقة، يستخدم مهندسونا بيانات هذه التجربة لتحديد حجم الوعاء ودائرة الغاز والإحكامات وخط الفصل بشكل صحيح من المرة الأولى.
كثيرًا ما يأتي مُصنّعو أيونات الصوديوم بسؤال ثانٍ مرتبط: كيف ينبغي للمنشأة نفسها أن تتعامل لاحقًا مع المادة في نهاية عمرها. تُغطّى القيود المتوازية لهذا المسار في دليلنا حول تجفيف الكتلة السوداء واستعادة المذيبات. وإذا كنتم لا تزالون في مرحلة تحديد عائلة المعدات بدلًا من المعايير، ابدأوا بـ كيفية اختيار مجفف صناعي، ثم راجعوا خريطة المعدات الكاملة في صفحتنا حلول تجفيف مواد البطاريات.
SINOTHERMO — Process Engineering Infrastructure. نحل مشكلة العملية، لا نبيع آلة فقط.
الخاتمة
يعمل معظم خط مواد أيونات الصوديوم على عائلات معدات بنتها صناعة التجفيف على مدى عقود: مجففات الرش لمعلقات سلائف الكاثود، والأفران الدوارة للتكليس وتفحيم الكربون الصلب، ومجففات التفريغ للتلميع منخفض الرطوبة. ما يتغيّر هو الغلاف الذي يجب أن تعمل هذه الآلات داخله — سقف صارم لتحلل الهيكل على PBA، وخطر تحلل مائي مولِّد لـ HF على NaPF₆، ودرجة حرارة تفحيم أعلى بكثير على جانب الأنود، وسجل معايير عام رقيق جدًا للتصميم عليه.
حدّدوا هذه الأربعة بشكل صحيح على مادتكم الخاصة، وستتبع قرارات المعدات بشكل طبيعي. افترضوها من خبرة أيونات الليثيوم، وستكتشفون أي الفرضيات كانت خاطئة في أقل لحظة مناسبة من المشروع.
هل توسّعون كاثود أيونات صوديوم، أو أنود كربون صلب، أو ملح إلكتروليت — ولستم متأكدين من نافذة درجة الحرارة والرطوبة التي تحتاجها مادتكم فعليًا؟ أرسلوا لنا عينة: يحدد مختبرنا التجريبي نافذة العملية على مادتكم قبل أن تحددوا مواصفة المنشأة.
✉️ mark.gu@sinothermo.com · 📱 WhatsApp: +86 180 2197 2660 · 🌐 www.sinothermo.com
SINOTHERMO — Process Engineering Infrastructure.
الأسئلة الشائعة
هل تجفيف مواد بطاريات أيونات الصوديوم مثل تجفيف مواد أيونات الليثيوم؟
متشابه إلى حد كبير، لكنه غير مطابق. يحتاج كلاهما إلى حماية بغاز خامل من الأكسدة، ورطوبة متبقية منخفضة جدًا، واحتياطات ضد الغبار القابل للاشتعال، ويعمل كلاهما على عائلات المعدات نفسها — مجففات الرش، ومجففات التفريغ، والأفران الدوارة. الاختلافات خاصة بالمادة: تحمل كاثودات نظائر الأزرق البروسي سقفًا حراريًا صارمًا لا تمتلكه كاثودات الليثيوم السائدة، ويحمل ملح إلكتروليت الصوديوم NaPF₆ خطر حمض الفلوريك نفسه المرتبط بالرطوبة الذي يحمله LiPF₆، ويتطلب إنتاج أنود الكربون الصلب تفحيمًا بدرجة حرارة أعلى بكثير من معالجة الجرافيت.
لماذا تمتلك كاثودات نظائر الأزرق البروسي درجة حرارة تجفيف قصوى؟
لأن بنيتها البلورية مبنية على هيكل يحمل السيانيد يمكن أن يبدأ في التحلل عند درجة حرارة مرتفعة. يجب أن يزيل تجفيف "التنشيط" لـ PBA الماء المحتجز داخل الشبكة، وهو ما يستدعي عادةً حرارة أكبر، لكن الهيكل يفرض سقفًا عند ذلك. النهج المعياري هو تفريغ ديناميكي عند درجة حرارة معتدلة مضبوطة بعناية، مع رصد الغازات المنبعثة، بحيث يخرج الماء البنيوي دون الاقتراب من عتبة التحلل.
لماذا يصعب تجفيف ملح إلكتروليت أيونات الصوديوم NaPF₆؟
يماثل NaPF₆ كيميائيًا LiPF₆ الخاص بالليثيوم ويشترك معه في نقطة الضعف المحدِّدة: تُحلّل آثار الرطوبة الملح مائيًا وتولّد فلوريد الهيدروجين. تتزامن العواقب ولا ترحم — يتدهور الملح، وتصبح الغازات المنبعثة مسببة للتآكل، وتبدأ المعدات نفسها في التعرض للضرر — لذا يُجرى التجفيف عادةً على مرحلتين تحت التفريغ مع ضبط رطوبة صارم جدًا، وأجزاء ملامسة مقاومة للتآكل، ومعالجة غازات منبعثة قادرة على التعامل مع HF، وغلاف خامل يُحافَظ عليه أثناء التبريد والنقل والتعبئة.
هل يمكن استخدام معدات تجفيف أيونات الليثيوم لمواد أيونات الصوديوم؟
تنتقل عائلات المعدات بشكل جيد — مجففات الرش، ومجففات الريشة والمشط بالتفريغ، والأفران الدوارة تُستخدم في كليهما. لا تنتقل معايير العملية. درجة الحرارة القصوى الآمنة، وحساسية الأكسدة، ونقطة انتهاء الرطوبة، وشكل منحنى التجفيف هي خصائص المادة المحددة ويجب إعادة التحقق منها لكيمياء الصوديوم بدلًا من نسخها من خبرة الليثيوم.
كيف يُجفَّف ويُعالَج الكربون الصلب لأنودات أيونات الصوديوم؟
يتضمن إنتاج الكربون الصلب مرحلتين حراريتين متمايزتين. تُجفَّف السلائف أولًا، وهي مهمة تجفيف تقليدية تُخدَم عادةً بمجفف وميضي أو مجفف بالطبقة المميعة الاهتزازي، حسب سلوك الجزيئات. يتبع ذلك التفحيم عند درجة حرارة عالية — يُشار غالبًا إلى نطاق يزيد على 1000 درجة سلزيوس — تحت غلاف جوي خامل، عادةً في فرن دوار. تتطلب كلا المرحلتين ضوابط كاملة ضد الغبار القابل للاشتعال، لأن الكربون الصلب مسحوق ناعم وموصّل وقابل للاشتعال.
هل تحتاج مواد كاثود أيونات الصوديوم إلى حماية بغاز خامل أثناء التجفيف؟
تحتاج كاثودات الصوديوم من الأكاسيد الطبقية والمركبات متعددة الأنيونات إلى ذلك عمومًا، للأسباب نفسها الخاصة بنظيراتها من الليثيوم: يجب حماية حالة أكسدة المعدن طوال التجفيف والتكليس، وأي طلاء كربوني موصّل سيحترق في الهواء عند درجة حرارة التكليس. تقل أهداف الأكسجين المصممة عادةً على خطوط مواد البطاريات عن 500 جزء في المليون في دوائر التجفيف بالرش، وتصل إلى 20-100 جزء في المليون خلال التكليس بدرجة حرارة عالية، مع تأكيد القيمة الصحيحة لمادة محددة عبر التجربة.
لماذا تُعد التجارب التجريبية أهم لأيونات الصوديوم من مواد أيونات الليثيوم؟
لأن أيونات الصوديوم كيمياء ناشئة بسجل عام رقيق من معايير الإنتاج الموحدة، ولأن التركيبات لا تزال تتفاوت كثيرًا بين المصنّعين. الأرقام المتداولة غالبًا مصدرها واحد وتُستمَد من تركيبة واحدة على نطاق المعمل، وأهم المعايير — سقف درجة الحرارة الآمن، ونقطة انتهاء الرطوبة، وملف التفحيم — خاصة بتركيبة معينة. في كيمياء ناضجة، تؤكد التجربة ما تقوله الأدبيات؛ وفي أيونات الصوديوم، غالبًا ما تكون التجربة نفسها هي البيانات الموثوقة الوحيدة المتاحة.
Mark Gu
Passionate about enhancing customer experiences and streamlining operations, Mark focuses on building strong relationships, fostering innovation, and leading teams to achieve exceptional service and efficiency.
البريد الإلكتروني: mark.gu@sinothermo.com
الهاتف: +86 18021972660
