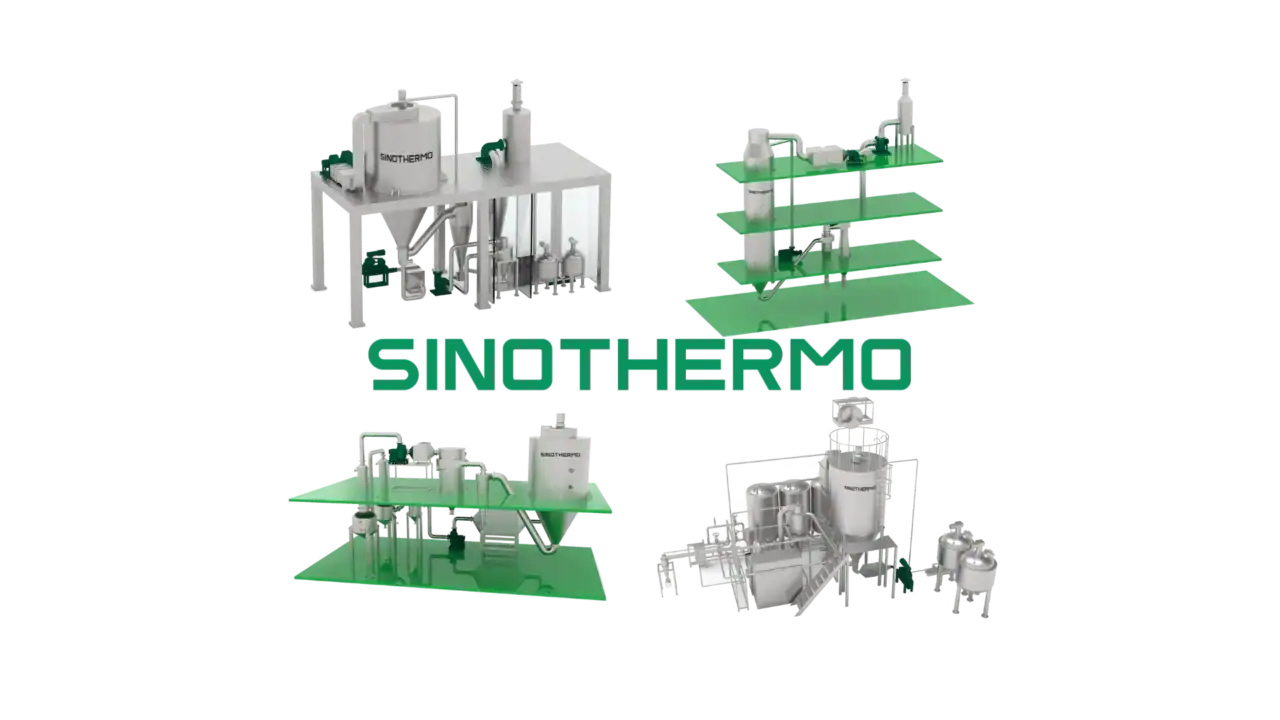

Präzise Partikelmorphologie bei Sprühtrocknung und Sprühkühlung

Particle morphology engineering is the advanced industrial process of manipulating the structural attributes of spray-dried granules—specifically determining whether a particle remains solid, becomes a hollow micro-balloon, or forms a wrinkled, high-surface-area matrix. This “particle fingerprint” is dictated by the precise interaction between atomization energy, feedstock rheology, and the thermodynamics of the drying chamber, allowing manufacturers to optimize critical powder characteristics such as solubility, flowability, and tap density. At SINOTHERMO, we leverage high-frequency Variable Frequency Drive (VFD) control and custom-engineered atomization systems to modulate these pathways, ensuring that industries from lithium-ion battery production to high-tech ceramics can achieve uncompromising uniformity and performance in their final products.

Die Umwandlung eines flüssigen Tröpfchens in ein festes Partikel ist ein komplexes, zweistufiges thermodynamisches Ereignis, das innerhalb von Millisekunden abläuft. Die erste Phase, häufig als Trocknungsphase mit konstanter Rate bezeichnet, ist durch eine ungehinderte Verdunstung von der Tröpfchenoberfläche gekennzeichnet. Während dieser Phase bleibt die Tröpfchentemperatur auf der Feuchtkugeltemperatur des umgebenden Gases, und die Lösungsmittelmoleküle wandern vom Kern zur Oberfläche, sobald sie verdunsten können. Die mechanische Integrität des fertigen Partikels wird häufig bereits in diesen ersten Momenten des Kontakts mit dem heißen Luftstrom entschieden.

As the drying progresses, the solute concentration at the gas-liquid interface increases, eventually reaching a point of saturation or “jamming” where a solid skin or crust begins to form. This transition marks the beginning of the falling-rate drying period. The properties of this skin are governed by the Peclet number (Pe), a dimensionless ratio that relates the rate of evaporation to the rate of solute diffusion toward the center of the droplet. When the Pe is high, evaporation is significantly faster than diffusion, leading to a rapid accumulation of solids at the surface and the formation of a shell. How does the composition of the feedstock influence this structural evolution? Observation in high-capacity protein and carbohydrate mixing suggests that molecular weight and colloidal behavior play a decisive role. Proteins, behaving like “hard spheres,” tend to jam quickly into rigid shells, whereas carbohydrates like maltodextrin act as “soft spheres,” deforming under stress and creating wrinkled, multi-vacuolar morphologies. This structural flexibility or rigidity determines whether a particle will eventually inflate, collapse, or fracture as the internal moisture vaporizes.

Zerstäubungsdynamik: Der Wettstreit zwischen Zentrifugal- und Drucksystemen

The selection of the atomization mechanism is the primary variable in defining the initial droplet size distribution, which serves as the template for the final powder morphology. Industrial engineers must navigate a complex choice between rotary (centrifugal) atomizers and various pressure or two-fluid nozzles, each offering distinct advantages for different feedstock viscosities and target “spans”.

Rotary atomizers utilize high-speed spinning disks or wheels to disintegrate liquid into droplets through centrifugal force. At SINOTHERMO, the integration of VFD technology allows for the precise modulation of the spindle’s rotational frequency, often exceeding 15,000 to 20,000 RPM. This frequency control is the key to narrowing the particle size distribution (PSD) and achieving a low “span” (S), calculated as:

S = (DV90 – DV10) / DV50

Where DV50 is the volume median diameter. High-frequency VFD control enables SINOTHERMO systems to achieve a span typically between 0.5 and 1.5, which is essential for minimizing the production of fine “dust” and ensuring uniform drying.A critical engineering insight involves the relationship between disk speed and shear force. As rotational speed increases, the liquid film on the atomizer disk becomes thinner and more unstable, eventually breaking into smaller, more uniform droplets. This is particularly advantageous for high-viscosity slurries or abrasive materials, such as those found in ceramic or battery cathode production, where nozzle orifices might erode or clog.

In scenarios where a coarser granule or a higher bulk density is required, pressure nozzles are often the preferred choice. By forcing the liquid through a precision-engineered orifice at pressures up to 300 bar, these systems produce a narrow distribution of larger droplets. Conversely, two-fluid nozzles utilize compressed air or nitrogen to atomize the feed, making them ideal for small-scale production or for producing the ultra-fine particles (1–10 μm) required for pharmaceutical lung delivery.The question then becomes: which system better supports morphology control? While rotary atomizers offer unmatched capacity and flexibility, pressure nozzles provide a direct trajectory into the drying air that can be leveraged to produce dense, solid spheres by controlling the interaction between droplet velocity and air turbulence.

Das ultimative Ziel der Partikeltechnik besteht darin, die innere Struktur des Granulats gezielt so zu steuern, dass sie spezifischen Anwendungsanforderungen entspricht. Erreicht wird dies durch die gezielte Beeinflussung der Trocknungskinetik, um den Tropfen entlang eines von mehreren möglichen morphologischen Entwicklungspfaden zu führen.

Der Mechanismus von Blasen- und Hohlraumbildung

Hohlpartikel entstehen, wenn sich die Hülle schnell bildet und der innere Dampfdruck rasch ansteigt. In einer Hochtemperaturumgebung (Eintrittstemperaturen oberhalb des Siedepunkts des Lösungsmittels) verdampft die Feuchtigkeit im Kern des Tröpfchens. Ist die Schale stabil genug, um nicht zu kollabieren, aber flexibel genug, um sich auszudehnen, „bläht“ sich das Partikel wie ein Ballon auf. Das Ergebnis ist ein Pulver mit geringer Schüttdichte und hoher spezifischer Oberfläche, was für Instantgetränke oder schnell lösliche industrielle Chemikalien äußerst wünschenswert ist.

Umgekehrt ist bei Anwendungen wie dem Keramikpressen oder der Beschichtung von Batteriematerialien eine feste, hochdichte, kugelförmige Morphologie erforderlich. Diese wird durch ein ausgewogenes Verhältnis zwischen der Verdunstungsrate an der Oberfläche und der internen Feuchtigkeitswanderung erreicht. Ist die Trocknungsrate moderat – gesteuert durch Anpassung der Eintrittstemperatur und des Luftstroms –, schrumpft der Tropfen beim Feuchtigkeitsverlust gleichmäßig, wodurch die Bildung eines großen zentralen Hohlraums verhindert wird.

Observation in high-precision ceramic production suggests that optimizing the slurry’s solid content (ideally >35%) and utilizing a medium-speed drying profile (with a temperature difference of 120-150°C between the inlet air and the slurry) is the most effective way to produce high-sphericity particles that maximize sintering density.

Die Herstellung von Materialien für Lithium-Ionen-Batterien stellt die aktuelle Grenze der Sprühtrocknungstechnologie dar. Sowohl Kathodenvorläufer (wie LFP und NCM) als auch Anodenmaterialien (Silizium-Graphit) erfordern höchste Präzision bei Partikelgröße und Morphologie, um eine hohe elektrochemische Leistung und Zyklenlebensdauer zu gewährleisten.

Bei Lithiumeisenphosphat (LFP) wird die Sprühtrocknung bevorzugt, da sie die Oxidation und Agglomeration von Nanopartikeln beim Übergang von der flüssigen Suspension zum trockenen Pulver verhindert. SINOTHERMO-Rotationszerstäuber mit keramischen oder verschleißfesten Zerstäuberrädern verarbeiten die hochviskosen LFP-Slurries, die für die industrielle Fertigung erforderlich sind, und erhalten dabei die sekundäre Kugelstruktur, die für eine effiziente Elektrodenpackung notwendig ist. Bei der Herstellung von Nickel-Cobalt-Mangan-(NCM)-Vorstufen ist das Erreichen einer hohen Klopfdichte (oft >2,4 g/mL) entscheidend. Dies wird erreicht durch:

1. 1.Gleichmäßige Tropfenbildung: Einsatz von drehzahlgeregelten Rotationszerstäubern zur Sicherstellung einer konstanten Tropfengröße. Kontrollierte Vortrocknung vor der Kalzinierung: Nutzung der Sprühtrocknung als „Formgebungsschritt“ vor der abschließenden Wärmebehandlung, um sicherzustellen, dass die resultierenden Oxidpartikel eine enge Partikelgrößenverteilung und hohe Sphärizität aufweisen.

Anodenmaterialien auf Basis von Silizium und Graphit stellen aufgrund ihrer starken Expansion während des Ladevorgangs eine besondere Herausforderung dar. Fortschrittliche Zerstäubungstechnologien wie die COMBI-NOZZLE®—eine Hybridlösung aus Druck- und Zweistoffdüsentechnik—werden eingesetzt, um direkt dichte, äußerst gleichmäßige Partikel zu erzeugen und so den Bedarf an kostenintensiven Nachbearbeitungsschritten wie Mahlung oder Klassierung zu minimieren.

Sprühkühlung und Prillieren: Die Mechanik der Verfestigung

Während sich die Sprühtrocknung auf die Verdampfung konzentriert, ist die Sprühkühlung (auch als Spray Chilling oder Prillieren bekannt) ein lösungsmittelfreies Verfahren für Materialien, die bei Verarbeitungstemperatur schmelzflüssig, bei Raumtemperatur jedoch fest sind. Dies ist besonders relevant für Wachse, Lipide und thermoplastische Polymere, die in der Chemie- und Lebensmittelindustrie eingesetzt werden.

Der grundlegende Unterschied liegt im Phasenübergang: Die Sprühtrocknung ist ein endothermer Prozess, der durch Wärmezufuhr angetrieben wird, während die Sprühkühlung ein exothermer Prozess ist, der durch Wärmeabführung angetrieben wird. Da kein Lösungsmittel verdampft, sind sprühgekühlte Partikel fast immer dichte, porenfreie Kugeln. Die Morphologie wird ausschließlich durch die Abkühlgeschwindigkeit im Turm bestimmt. Erfolgt die Abkühlung zu langsam, können die Partikel klebrig bleiben und agglomerieren; erfolgt sie zu schnell, kann dies die Kristallinität des Endprodukts beeinträchtigen. SINOTHERMO-Prillturme sind so konstruiert, dass diese Verweilzeit präzise gesteuert werden kann, wodurch frei fließende Pellets bzw. „Prills“ mit hervorragenden Handhabungs- und Lagereigenschaften entstehen. Diese Technologie ist unverzichtbar für die Geschmacksmaskierung in der Pharmazie oder für die Herstellung stabiler Agrarchemikalien.

Die Aufrechterhaltung eines konsistenten „Partikel-Fingerabdrucks“ im 24/7-Industriebetrieb erfordert ein fundiertes Verständnis dafür, wie sich Prozessabweichungen auf die Morphologie auswirken.

Umgang mit Klebrigkeit und Wandanhaftung

Eine der häufigsten Herausforderungen bei der Sprühtrocknung ist das „Wandanhaften“, das auftritt, wenn Partikel nicht ausreichend trocken sind oder wenn die Kammerwandtemperatur unter die Glasübergangstemperatur (Tg) des Produkts fällt. Dies ist häufig ein Zeichen für eine Diskrepanz zwischen Eintrittstemperatur und Zulaufrate.

• Technische Lösung: Ist das Produkt feuchtigkeitsempfindlich oder besitzt eine niedrige Tg, muss die Zulufttemperatur erhöht werden, um eine „sofortige“ Trocknung zu gewährleisten, bevor der Tropfen die Kammerwände berühren kann. Alternativ können Luftentfeuchtungssysteme integriert werden, um auch bei niedrigeren Temperaturen eine geringe relative Luftfeuchtigkeit in der Abluft aufrechtzuerhalten.

Die Temperaturdifferenz (ΔT = Tein – Taus) dient als Echtzeit-Diagnoseinstrument für den Trocknungsprozess. Ein plötzlicher Abfall des ΔT-Wertes deutet häufig auf eine Störung im Zerstäubungssystem oder einen plötzlichen Anstieg der Feedviskosität hin, was zu größeren, feuchteren Tröpfchen führt, die möglicherweise nicht vollständig trocknen. Durch den Einsatz von Frequenzumrichtern (VFDs) sowohl an der Zulaufpumpe als auch am Zerstäuber können SINOTHERMO-Systeme die Parameter automatisch anpassen, um das angestrebte ΔT konstant zu halten und so eine gleichbleibende Partikelmorphologie über verschiedene Chargen hinweg sicherzustellen.

Die Zukunft der industriellen Trocknung und Mischung verlagert sich von empirischen Versuchen hin zu modellbasiertem Engineering. Die Fähigkeit, die Partikelmorphologie mit chirurgischer Präzision zu steuern – also die Balance zwischen hohlen und massiven Strukturpfaden zu finden – ist es, was ein hochleistungsfähiges Material von einem gewöhnlichen Pulver unterscheidet.

Bei SINOTHERMO ist es unsere Mission, technische Lösungen für diese komplexen Herausforderungen bereitzustellen. Durch die Integration hochfrequenter VFD-Zerstäubung, fortschrittlicher Thermodynamik und Echtzeit-Prozessanalysetechnologie (PAT) ermöglichen wir unseren Partnern in den Branchen Neue Energien, Keramik und Pharmazeutika, den „perfekten“ Partikel zu erzeugen. Ob es um die Optimierung der Klopfdichte eines Lithium-Kathodenmaterials oder die Löslichkeit einer hochpräzisen Chemikalie geht – die gezielte Gestaltung des „Partikel-Fingerabdrucks“ bleibt der entscheidende Schlüssel zum Wettbewerbsvorteil im globalen B2B-Umfeld.
