Ein Rotations-Flash-Trockner, auch Spin-Flash-Trockner genannt, trocknet nasse Kuchen, Pasten und Filterpressenausträge in einem einzigen Durchgang zu Pulver. Heißluft tritt unten in eine senkrechte Kammer ein und steigt wirbelnd nach oben, während ein Rotor das feuchte Material zerschlägt – die Feuchtigkeit verlässt das Gut in Sekunden, und die getrockneten Partikel werden mit der Luft ausgetragen. Das Gerät vereint Trocknen, Fördern und Entklumpen in einer Einheit.
Beim Vergleich von Flash-Trocknern kommt es auf diese technischen Merkmale an: Rotor- und Kammerauslegung, Lufttemperatur und Luftmenge, Zuführung, Verweilzeit und Verdampfungsleistung. Dieser Leitfaden erklärt jedes davon, zeigt die SINOTHERMO-Baureihe XSG und beschreibt, wo ein Rotations-Flash-Trockner passt und wo nicht.
Kurzer Kontext: Welches Problem löst ein Rotations-Flash-Trockner?
Viele Prozessströme verlassen Filterpresse, Zentrifuge oder Waschstufe als nasser Kuchen: ein kohäsiver, klumpiger Feststoff mit 30 bis 60 Prozent Feuchte oder mehr. Einen Klumpen von außen zu trocknen dauert lange, und die Klumpen verkleben und verstopfen herkömmliche Lufttrockner. Ein Rotations-Flash-Trockner löst das, indem er den Kuchen im Moment des Kontakts mit der Heißluft in feine Partikel zerlegt. Die dem Gas ausgesetzte Oberfläche steigt um Größenordnungen, die Oberflächenfeuchte verdampft schlagartig, und das trockene Pulver verlässt den Trockner sofort – mit kaum Zeit für Wärmeschäden.
Funktionsprinzip
- 1.Zuführung. Nasser Kuchen oder Paste wird per Förderschnecke in den unteren Teil der Trockenkammer gefördert. Lockere oder körnige Feststoffe lassen sich auf dieselbe Weise aufgeben.
- 2.Heißlufteintritt. Die erhitzte Luft tritt unten tangential ein und erzeugt in der Kammer eine aufsteigende Drallströmung.
- 3.Dispergieren durch den Rotor. Ein Rotor am Kammerboden dreht mit hoher Drehzahl und schert den Kuchen zu kleinen Partikeln. Der Drall hält sie im Luftstrom in der Schwebe.
- 4.Trocknung. Die Oberflächenfeuchte verdampft schnell. Feuchtere, schwerere Partikel bleiben in der unteren Zone der Kammer und werden weiter zerschlagen und getrocknet. Ausreichend trockene Partikel werden leicht und steigen auf.
- 5.Klassierung. Bei einer typischen Spin-Flash-Bauart hält ein Klassierring am oberen Ende der Kammer übergroße oder noch feuchte Partikel zurück, sodass nur ausreichend kleine und trockene Partikel passieren.

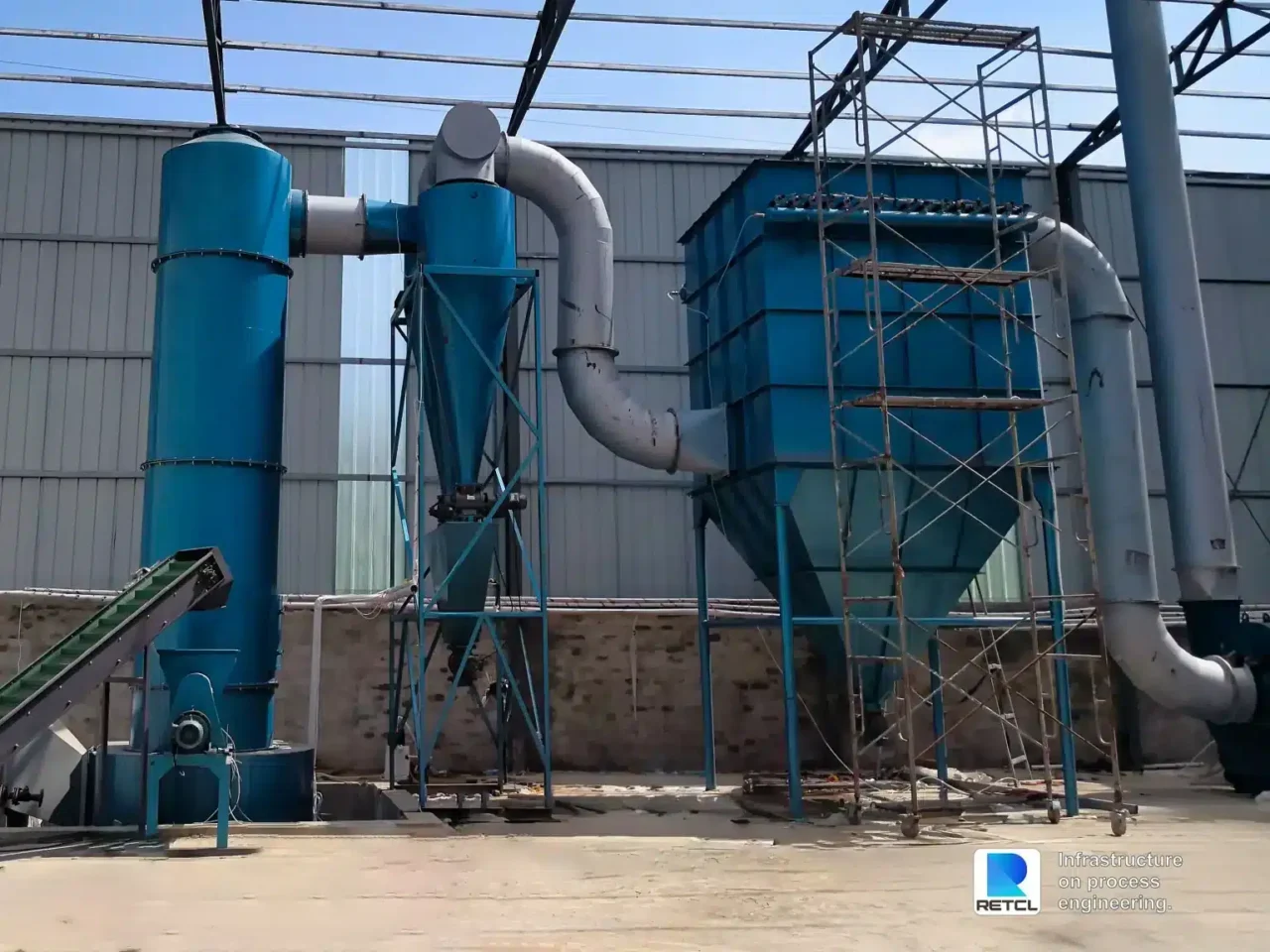

- 6.Abscheidung. Das trockene Pulver verlässt die Kammer mit der Luft und wird in Zyklon und Schlauchfilter abgeschieden. Das Abgas strömt anschließend durch den Ventilator.
Der Kühlgrenztemperatur-Effekt schützt das Produkt, solange es Feuchte enthält, und die Verweilzeit beträgt nur Sekunden – deshalb eignet sich die Flash-Trocknung für viele wärmeempfindliche Stoffe. Eine allgemeinere Einführung finden Sie in unserem Leitfaden zum Flash-Trockner.
Technische Merkmale, auf die es ankommt
| Merkmal | Wirkung | Warum Sie danach fragen sollten |
|---|---|---|
| Rotor und Rührwirkung | Schert den nassen Kuchen zu feinen Partikeln und hält die untere Zone fluidisiert | Entscheidet, ob kohäsive, pastöse Aufgaben sich dispergieren oder verstopfen |
| Drall-Heißluft | Erzeugt eine Drehströmung, die Partikel in der Schwebe hält und ihren Weg verlängert | Beeinflusst Gleichmäßigkeit der Trocknung und Verweilzeit |
| Klassierring | Hält übergroße und nasse Partikel zurück, bis sie trocken sind (typische Spin-Flash-Bauart) | Steuert Endfeuchte und obere Korngröße |
| Integrierte Zerkleinerung | Zerschlägt Klumpen während der Trocknung, sodass für viele Materialien keine separate Mühle nötig ist | Spart einen nachgeschalteten Schritt und Stellfläche |
| Lufttemperatur | Standard 140 bis 220 °C; unter 140 °C für wärmeempfindliche Materialien (XSG-Produktdaten) | Bestimmt Trocknungsgeschwindigkeit und Produkttemperatur |
| Verweilzeit | Sekunden | Begrenzt die Wärmebelastung |
| Kompakte Aufstellfläche | Senkrechte Einzelanlage | Spart Platz gegenüber Hordentrocknern oder Bandtrocknern |
SINOTHERMO-Baureihe XSG
Der Spin-Flash-Trockner von SINOTHERMO ist die Baureihe XSG. Spezifikationen aus den Produktdaten:
| Modell | Zylinderdurchmesser (mm) | Hauptantriebsleistung (kW) | Prozessluftmenge (m³/h) | Verdampfungsleistung (kg/h) |
|---|---|---|---|---|
| XSG-200 | 200 | 5–9 | 300–800 | 10–20 |
| XSG-300 | 300 | 8–15 | 600–1,500 | 20–50 |
| XSG-400 | 400 | 10–17.5 | 1,250–2,500 | 25–70 |
| XSG-500 | 500 | 12–24 | 1,500–4,000 | 30–100 |
| XSG-600 | 600 | 20–29 | 2,500–5,000 | 40–200 |
| XSG-800 | 800 | 24–35 | 3,000–8,000 | 60–600 |
| XSG-1000 | 1,000 | 40–62 | 5,000–12,500 | 100–1,000 |
| XSG-1200 | 1,200 | 50–89 | 10,000–20,000 | 150–1,300 |
| XSG-1400 | 1,400 | 60–105 | 14,000–27,000 | 200–1,600 |
| XSG-1600 | 1,600 | 70–135 | 18,700–36,000 | 250–2,000 |
| XSG-1800 | 1,800 | 100–180 | 30,000–40,000 | 300–2,500 |
| XSG-2000 | 2,000 | 150–200 | 35,000–45,000 | 400–3,000 |
Die Verdampfungsleistung hängt vom Material, von der Aufgabefeuchte sowie von Eintritts- und Austrittstemperatur ab. Verwenden Sie die Tabelle als Größenordnung und bestätigen Sie das Modell durch einen Versuch mit Ihrem eigenen Kuchen.
Welche Materialien eignen sich für einen Rotations-Flash-Trockner?
Gut geeignet: Filterpressenkuchen, Zentrifugenkuchen, Pasten und dicke Schlämme, die per Schnecke zugeführt werden können; Feinchemikalien und Pigmente; Stärken; mineralische und keramische Rohstoffe sowie Lebensmittelzutaten wie Proteinkuchen. Siehe unsere Anwendungshinweise zu Aufgabegütern für Spin-Flash-Trockner und zur Trocknung von Reisprotein im Flash-Trockner.
Weniger geeignet:
- Pumpfähige Flüssigkeiten. Hier gehört ein Sprühtrockner hin. Siehe Flash-Trockner vs. Sprühtrockner.
- Materialien mit hoher gebundener Feuchte. Die Flash-Trocknung entfernt Oberflächenfeuchte schnell; Stoffe, die Wasser im Partikelinneren halten, brauchen unter Umständen eine längere Verweilzeit und einen anderen Trocknertyp.
- Stark thermoplastische oder schmelzende Feststoffe. Sie können an Rotor oder Kammerwand verschmieren.
- Material, das seine Form behalten muss. Der Rotor zerschlägt Partikel.
Wenn Sie zwischen den großen Trocknerfamilien entscheiden, lesen Sie Pulvertrockner: Bauarten, Auswahl und was die Entscheidung wirklich bestimmt.
Rotations-Flash-Trockner im Vergleich zu anderen Flash-Trocknern
Spin-Flash vs. pneumatischer Flash. Ein pneumatischer Flash-Trockner fördert lockeres, nicht klebendes Material durch ein Heißluftrohr und trocknet es in einem einzigen Durchgang. Lockere Feststoffe beherrscht er gut, klebrige Kuchen nicht. Der Spin-Flash ergänzt Rotor und Drallkammer und kann damit pastöse Aufgaben verarbeiten. Einen Vergleich speziell für Stärke finden Sie unter Flash-Trockner vs. Spin-Flash-Trockner für Stärke.
Spin-Flash vs. Wirbelschichttrockner. Eine Wirbelschicht hält das Material minutenlang im Trockner und eignet sich für körnige, rieselfähige Feststoffe. Ein Flash-Trockner hält es nur Sekunden und eignet sich für Kuchen und feine Pulver.
Spin-Flash vs. Trommeltrockner. Ein Trommeltrockner hat eine lange Verweilzeit und verarbeitet große Mengen groben Materials. Ein Flash-Trockner ist kompakter und schonender für wärmeempfindliches Feingut. Siehe den Leitfaden zum Trommeltrockner.
So dimensionieren Sie einen Rotations-Flash-Trockner
Die Auslegung beginnt bei der Wassermenge, die entfernt werden muss, nicht beim Pulvergewicht. Ermitteln Sie Aufgabemenge, Aufgabefeuchte und Zielfeuchte des Produkts; die Differenz ergibt die Verdampfungslast in Kilogramm Wasser pro Stunde. Ordnen Sie diese Last dann dem Verdampfungsbereich eines XSG-Modells zu – jedes Modell hat einen Bereich statt eines einzelnen Werts, weil das Ergebnis von Material und Temperaturen abhängt.
Beispiel: Sie wollen 100 kg/h Fertigpulver mit 5 Prozent Feuchte aus einem Filterkuchen mit 50 Prozent Feuchte (feuchtbezogen) erzeugen. Das Pulver enthält 95 kg Feststoff und 5 kg Wasser. Die Kuchenaufgabe beträgt 190 kg/h mit 95 kg Wasser, die Verdampfungslast also 95 − 5 = 90 kg/h. In der XSG-Tabelle weist das auf den Bereich XSG-500 oder XSG-600 hin – vorbehaltlich eines Versuchs mit dem realen Kuchen. Die vollständige Methode einschließlich Wärme und Luftmenge steht unter Dimensionierung von Sprühtrocknern, die denselben verdampfungsbasierten Ansatz verwendet.
Drei Faktoren können das Modell nach oben oder unten verschieben: wie kohäsiv der Kuchen ist (klebrige Kuchen brauchen mehr Rotorleistung und gegebenenfalls Rückführung von Trockengut in die Aufgabe), die gewünschte Endfeuchte (niedrigere Ziele erfordern mehr Luft oder höhere Temperatur) und die gewünschte Korngröße (feineres Produkt erfordert eine andere Klassiereinstellung).
Häufige Fehler, die Sie vermeiden sollten
- Einen zu nassen oder zu klebrigen Kuchen ohne Versuch aufgeben. Sehr nasser Kuchen kann im Aufgeber Brücken bilden oder am Rotor haften. Ein Versuch zeigt, welche Aufgabefeuchte die Anlage verträgt und ob Sie Trockengut zurückmischen müssen.
- Allein nach Verdampfungsleistung auswählen. Luftmenge, Rotorleistung und Klassiereinstellung entscheiden darüber, ob sich eine kohäsive Aufgabe gut dispergiert.
- Die Lufttemperatur für das Produkt zu hoch ansetzen. Solange das Produkt nass ist, bleibt es kälter als die Luft; ist es einmal trocken, kann es sich schnell aufheizen. Regeln Sie die Austrittstemperatur, nicht nur die Eintrittstemperatur.
- Die Entstaubung vernachlässigen. Die Flash-Trocknung erzeugt feines Pulver. Legen Sie Zyklon und Schlauchfilter passend zu Ihrer Korngröße aus und denken Sie bei brennbaren Stäuben an den Explosionsschutz.
- Den Versuch überspringen. Kuchen verhalten sich unterschiedlich. Ein Pilotversuch mit Ihrem eigenen Filterkuchen zeigt Zuführverhalten, Endfeuchte und Korngröße. Unser Prüflabor führt kostenpflichtige Versuche mit Kundenmaterial durch.
Fazit
Ein Rotations-Flash-Trockner ist die kompakte Antwort darauf, nasse Kuchen und Pasten in Sekunden zu feinem Pulver zu trocknen. Zu prüfen sind Rotor- und Kammerauslegung, Lufttemperatur und Luftmenge, die Klassiereinstellung und die Verdampfungsleistung des Modells. Bestätigen Sie die Wahl durch einen Versuch mit Ihrem eigenen Material.
Nächster Schritt: Pilotversuch anfragen mit Ihrem Filterkuchen oder Ihrer Paste. Der Pilotversuch ist eine kostenpflichtige Leistung; der Bericht liefert Endfeuchte, Korngröße und Betriebsparameter für die Auslegung einer Produktionsanlage.
FAQ
Was ist ein Rotations-Flash-Trockner?
Ein Rotations-Flash-Trockner, auch Spin-Flash-Trockner genannt, ist ein senkrechter Trockner, in dem Heißluft durch eine Kammer wirbelt, während ein Rotor nassen Kuchen zu feinen Partikeln zerschlägt. Die Feuchtigkeit verdampft in Sekunden, und das trockene Pulver wird mit der Luft ausgetragen.
Wie funktioniert ein Flash-Trockner?
Nasses Material wird in einen Heißluftstrom gegeben, zu kleinen Partikeln dispergiert und in Sekunden getrocknet. Schwerere, feuchtere Partikel verbleiben zur weiteren Trocknung in der Kammer; trockene Partikel passieren einen Klassierer und werden in Zyklon und Schlauchfilter abgeschieden.
Was sind die wichtigsten technischen Merkmale eines Rotations-Flash-Trockners?
Ein Rotor zum Dispergieren des Kuchens, Drall-Heißluft, ein Klassierring, integrierte Zerkleinerung, Verweilzeit im Sekundenbereich und eine kompakte, senkrechte Aufstellfläche. Die XSG-Reihe von SINOTHERMO arbeitet standardmäßig bei 140 bis 220 °C und bei wärmeempfindlichen Materialien unter 140 °C.
Welche Leistung hat ein Spin-Flash-Trockner von SINOTHERMO?
Die XSG-Reihe reicht vom XSG-200 mit 10 bis 20 kg/h Verdampfung bis zum XSG-2000 mit 400 bis 3.000 kg/h. Die tatsächliche Leistung hängt von Aufgabefeuchte, Material und Temperaturen ab.
Welche Materialien kann ein Rotations-Flash-Trockner trocknen?
Filterkuchen, Pasten, dicke Schlämme und lockere Feststoffe, darunter Chemikalien, Pigmente, Stärken, Mineralien und Lebensmittelzutaten. Nicht geeignet sind pumpfähige Flüssigkeiten, stark thermoplastische Feststoffe oder Materialien, die ihre Partikelform behalten müssen.
Eignet sich ein Flash-Trockner für wärmeempfindliche Materialien?
Oft ja. Die Verweilzeit beträgt nur Sekunden, und das Produkt bleibt kälter als die Luft, solange es nass ist. Die Anlage von SINOTHERMO kann bei wärmeempfindlichen Materialien unter 140 °C betrieben werden; das Ergebnis sollten Sie jedoch durch einen Versuch bestätigen.
Woran erkenne ich, ob sich mein Kuchen flash-trocknen lässt?
Testen Sie es. Ein Pilotlauf mit Ihrem eigenen Material zeigt, wie es sich zuführen lässt, welche Feuchte Sie erreichen und welche Korngröße entsteht. Der Pilotversuch ist eine kostenpflichtige Leistung und kann über unsere Kontaktseite angefragt werden.
