HZG-Trommelofen
Ideal für kontinuierliche Trocknung im großen Maßstab
Feuchtes Material wird an einem Ende des Trommelofens aufgegeben, wo interne Mitnehmer es bewegen und gründlich mit Heißluft vermischen. Dieser langgestreckte Trommeltrockner mit einer Länge von vielen Metern kann mehrere hundert Tonnen pro Stunde verarbeiten, und die Trommelgeschwindigkeit lässt sich von 1 bis 10 U/min einstellen, um unterschiedlichen Anforderungen gerecht zu werden.
- Eingang
- Körnige Materialien
- Ausgang
- Granulate mit 3–5 % Restfeuchte
- Temperatur
- Lufteinlasstemperatur von 40°C bis 350°C
- Zusatzfunktion
- Mischen

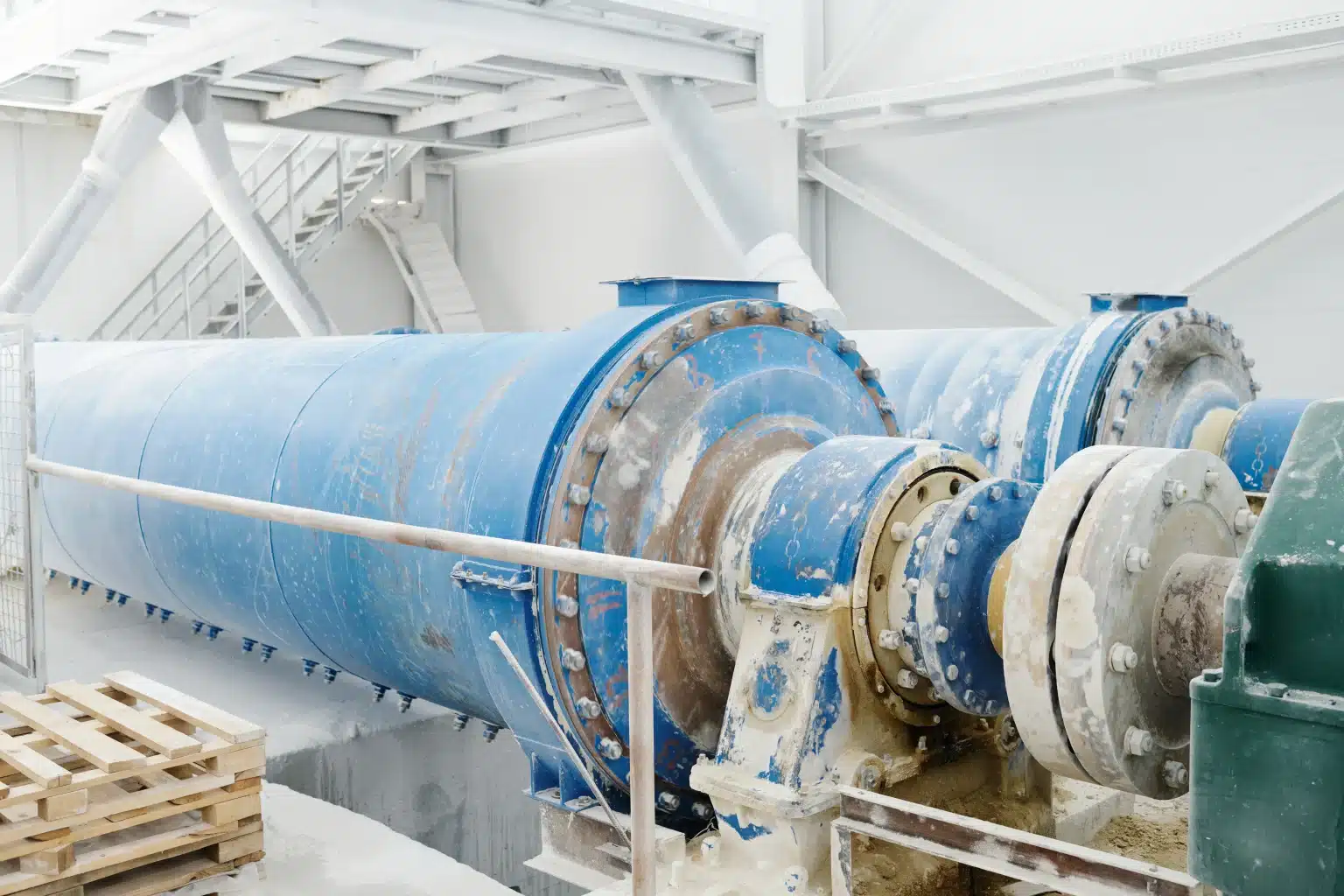

Ein Trommeltrockner für kontinuierliche Trocknung im großen Maßstab
Der Trommelofen von SINOTHERMO – auch als Trommeltrockner eingesetzt – ist eine rotierende zylindrische Trommel, die körniges Material mithilfe interner Mitnehmer durch einen Heißluftstrom anhebt und durchmischt. Das Material wird an einem Ende aufgegeben und die getrockneten Granulate am anderen Ende ausgetragen, was eine kontinuierliche Trocknung mit hohem Durchsatz für großtechnische Mineral-, Chemie- und Industrieanwendungen ermöglicht.
- Mitnehmer entlang der Trommelinnenseite heben das Material an und lassen es durch den Heißluftstrom rieseln, wodurch es während der Bewegung durch den Ofen gründlich durchmischt wird.
- Die langgestreckte Trommelkonstruktion ermöglicht kontinuierliche Verarbeitung mit Durchsätzen von bis zu mehreren hundert Tonnen pro Stunde für großvolumige Anlagen.
- Die Drehgeschwindigkeit lässt sich von 1 bis 10 U/min einstellen, sodass Bediener die Verweilzeit und das Trocknungsergebnis an unterschiedliche Materialien anpassen können.
- Einlassluft von 40°C bis 350°C deckt sowohl moderate als auch höhere Trocknungstemperaturen mit derselben Anlage ab.
- Die Taumelbewegung mischt das Granulatbett kontinuierlich während der Trocknung und erreicht eine Endfeuchte von 3–5 %.
Modell
| Modell | Produktionskapazität (t/h) | Trommeldrehzahl (U/min) | Motorleistung (kW) | Installationswinkel (°) | Restfeuchte am Auslass |
|---|---|---|---|---|---|
| Φ1.2×610 | 1.5～4 | 1～10 | 7.5 | 3～5 | ≤5% |
| Φ1.4×1218 | 2.5～6 | 1～10 | 15 | 3～5 | ≤5% |
| Φ1.8×1218 | 5～12 | 1～10 | 22 | 3～5 | ≤5% |
| Φ2.0×1222 | 6～15 | 1～8 | 30 | 3～5 | ≤5% |
| Φ2.4×1520 | 9～20 | 1～8 | 37 | 3～5 | ≤5% |
| Φ2.8×20 | 20～50 | 1～8 | 55 | 3～5 | ≤5% |
| Φ3.2×25 | 30～80 | 1～6 | 75 | 3～5 | ≤5% |
| Φ3.8×30 | 40～100 | 1～6 | 90 | 3～5 | ≤5% |
| Φ4.0×35 | 50～120 | 1～4 | 110 | 3～5 | ≤5% |
| Φ4.6×40 | 65～150 | 1～4 | 132 | 3～5 | ≤5% |
| Φ5.0×40 | 80～200 | 1～4 | 160 | 3～5 | ≤5% |
Anwendungen
Bergbau
Trocknet Mineralkonzentrate und Erzgranulate kontinuierlich im großen Maßstab.
Zement
Trocknet Rohstoffe und Zusätze für die Zementproduktion mit hohem Durchsatz.
Metallurgie
Trocknet Metallerz- und Schlackengranulate vor der Weiterverarbeitung.
Chemie
Trocknet chemische Granulate und Düngemittel kontinuierlich im großen Maßstab.
Landwirtschaft
Trocknet Düngemittelgranulate und landwirtschaftliche Schüttgüter kontinuierlich.
Umwelt
Trocknet Schlamm und aus Abfällen gewonnene Granulate zur Volumenreduzierung für Handhabung oder Wiederverwendung.
Kaolin
Trocknet Kaolin- und Tongranulate mit industriellem Durchsatz.
Bauwesen
Trocknet Sand, Zuschlagstoffe und Granulate für Baumaterialien im großen Maßstab.
