ماده کاتد لیتیم آهن فسفات (LiFePO₄، LFP) با یک دستگاه واحد تولید نمیشود. این ماده از یک زنجیره پنجمرحلهای عبور میکند — رسوبدهی، آبگیری پیشماده، آمادهسازی دوغاب و گرانولهسازی اسپری، کلسیناسیون کربوترمال تحت اتمسفر بیاثر، و خنکسازی کنترلشده همراه با رفع آگلومراسیون — و کیفیت الکتروشیمیایی کاتد نهایی عمدتاً در دو مرحله حرارتی تعیین میشود، مدتها پیش از آنکه کسی سلولی را اندازهگیری کند. این راهنما بررسی میکند که هر مرحله واقعاً باید به چه چیزی برسد، چه تجهیزاتی مناسب آن است، و خطوط تولید LFP معمولاً کجا دچار مشکل میشوند.
اگر در حال مشخصکردن تجهیزات برای یک کارخانه LFP هستید، نکته مهمی که باید از همان ابتدا درک کنید این است که خشککردن و کلسیناسیون در اینجا مراحل جانبی نیستند. در بسیاری از صنایع پودری، خشککن آخرین چیزی است که انتخاب میشود و ارزانترین چیزی است که میتوان تغییر داد. در LFP، خشککن معماری ذرات را تعیین میکند و کلسیناتور ساختار کریستالی و پوشش کربنی را مشخص میکند. اگر هرکدام اشتباه انجام شود، هیچ مرحله فرآیندی پاییندستی نمیتواند آن را جبران کند.
زمینه سریع: چرا محدوده فرآیندی LFP باریک است
LFP به دلیل عاریبودن از کبالت، پایداری حرارتی، و دوام چرخهای، به شیمیای پرحجم برای ذخیرهسازی انرژی و بستههای خودروی برقی رده ابتدایی تبدیل شده است. این مزیتها از ساختار کریستالی الیوین میآیند — و همین ساختار محدودیت فرآیندی را نیز به همراه دارد: LiFePO₄ ذاتاً رسانایی الکترونیکی پایین و انتشار یون لیتیم کندی دارد.
سازندگان این نقص را از دو راه جبران میکنند، که هر دو کنترلشده توسط فرآیند هستند، نه فرمولاسیون:
- 1.ذرات اولیه کوچک با مسیرهای انتشار کوتاه، که به ذرات ثانویه کروی بزرگتر و شکلیافته مونتاژ میشوند تا پودر همچنان جریانپذیر، قابل فشردهسازی و قابل پوششدهی باشد.
- 2.یک پوشش کربنی رسانای نازک و پیوسته روی سطح ذره، که در حین کلسیناسیون بهصورت درجا شکل میگیرد.
هر دوی این نتایج توسط تجهیزات خشککردن و کلسیناسیون تولید میشوند. به همین دلیل است که یک خط تولید LFP بسیار کمتر از یک خط خشککردن شیمیایی عمومی، اجازه خطا میدهد، و به همین دلیل «خشککنی که مشخصات رطوبت را برآورده کند» بههیچوجه مشخصه کافی نیست.

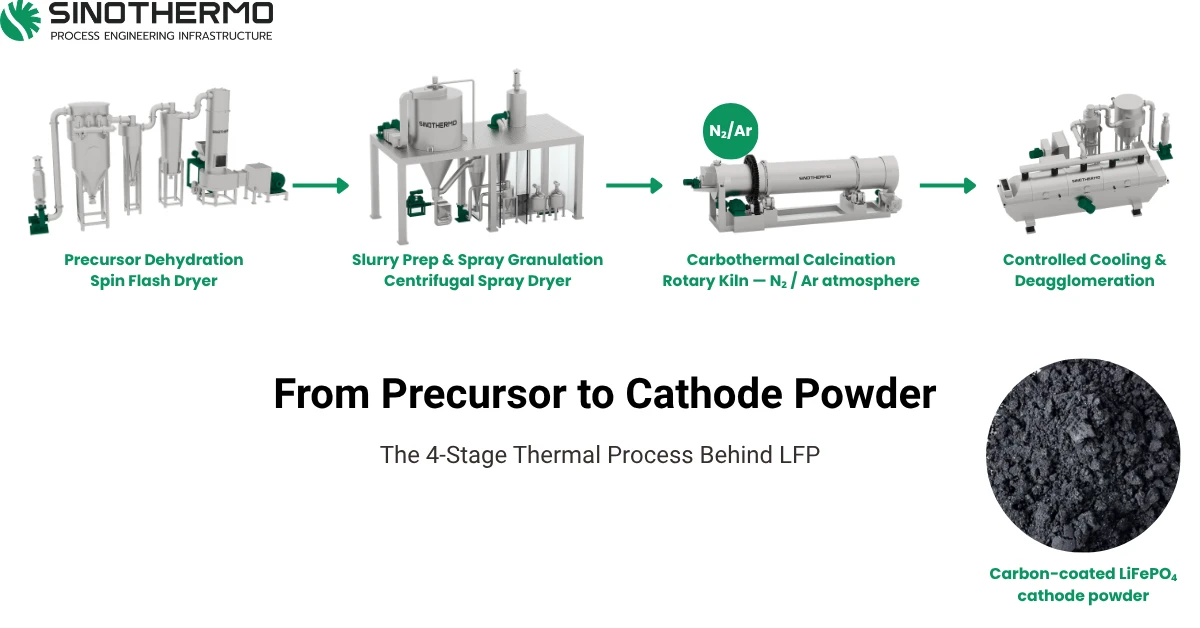

زنجیره تولید ۵ مرحلهای LFP
مرحله ۱ — سنتز پیشماده آهن فسفات
آهن فسفات دیهیدرات (FePO₄·2H₂O) از طریق رسوبدهی از یک منبع آهن و یک منبع فسفات تحت pH، دما و نرخ افزودن کنترلشده تولید میشود. شرایط رسوبدهی اندازه کریستالیت اولیه، مورفولوژی و میزان ناخالصی را تعیین میکند. هر آنچه پس از آن اتفاق میافتد یا آنچه رسوبدهی ایجاد کرده را حفظ میکند یا آن را تخریب میکند — هیچ مرحله پاییندستی آن را بهبود نمیبخشد.
رسوب سپس فیلتر و شستشو داده میشود. کارایی شستشو در اینجا بیش از اکثر فرآیندهای رسوبدهی اهمیت دارد، زیرا نمکهای محلول باقیمانده مستقیماً از مراحل حرارتی عبور کرده و به کاتد نهایی میرسند.
مرحله ۲ — آبگیری پیشماده (حذف آب کریستالی)
کیک فیلتر شستهشده دو نوع آب کاملاً متفاوت را در خود دارد: رطوبت سطحی آزاد ناشی از مرحله فیلتراسیون، و آب کریستالی که در شبکه FePO₄·2H₂O متصل است. این دو در دماهای متفاوتی خارج میشوند و رفتار متفاوتی دارند.
رطوبت آزاد یک وظیفه خشککردن تبخیری متعارف است. آب کریستالی یک تبدیل شبکهای است — که در یک محدوده دمایی مشخص خارج میشود که باید بر روی ماده خودتان از طریق آنالیز حرارتی (TGA/DSC) تعیین شود، نه از روی یک مقاله خوانده شود. اگر این فرآیند بیش از حد شدید انجام شود، ذرات تفجوشی شده و رشد میکنند، سطح ویژه فروپاشیده و واکنش حالت جامد بعدی با منبع لیتیم ناقص و ناهمگون میشود. این عیب در پودر خشکشده نامرئی است اما در کاتد نهایی دائمی خواهد بود.
این تنها گام در زنجیره است که بیشترین سوءتفاهم درباره آن وجود دارد: آبگیری پیشماده یک گام حرارتی دقیق است، نه یک گام حذف رطوبت انبوه.
مرحله ۳ — آمادهسازی دوغاب و گرانولهسازی اسپری
آهن فسفات آبگیریشده آسیاب شده و با موارد زیر ترکیب میشود:
- یک منبع لیتیم — معمولاً لیتیم کربنات یا لیتیم هیدروکسید (رفتار خشکشدن این نمکها در راهنمای خشککردن لیتیم کربنات و هیدروکسید ما پوشش داده شده است)؛
- یک منبع کربن — یک ترکیب آلی مانند گلوکز، ساکارز، نشاسته، PVA یا اسید سیتریک، که بعداً طی پیرولیز به پوشش رسانا تبدیل میشود؛
- آب یا حلال، به همراه پخشکننده، برای تشکیل دوغابی قابل آسیاب و قابل پمپاژ.
دوغاب بهصورت مرطوب آسیاب میشود تا اندازه ذره اولیه هدف حاصل شود، سپس اسپری خشک شده و به ذرات ثانویه کروی گرانوله میشود. این مرحلهای است که در آن ساختار ذره شکل میگیرد: کرویت، توزیع اندازه ذرات ثانویه، چگالی داخلی و — بهطور حیاتی — میزان درهمآمیختگی منبع لیتیم، آهن فسفات و منبع کربن درون هر گرانول، پیش از رسیدن به دمای کلسیناسیون.
گرانولسازی اسپری در واقع دو کار را همزمان انجام میدهد: حذف آب و ساخت یک ذره کامپوزیتی. اندازهگذاری خشککن تنها بر اساس بار تبخیر، فقط به مورد اول میپردازد. برای مکانیزم زیربنایی به مقاله خشککردن اسپری چگونه کار میکند و برای بررسی عمیقتر علم کیفیت ذرات، به مقاله فرآوری اسپری در مواد باتری لیتیومی ما مراجعه کنید.
مرحله ۴ — کلسیناسیون کربوترمال تحت اتمسفر بیاثر
پیشماده گرانولهشده تحت نیتروژن یا آرگون کلسینه میشود. سه اتفاق بهطور همزمان در کوره رخ میدهد، و اغلب به اشتباه بهعنوان یک مرحله واحد توصیف میشوند در حالی که در واقع سه مرحله جداگانهاند:
- احیای کربوترمال. آهن موجود در پیشماده در حالت Fe(III) قرار دارد؛ در LiFePO₄ باید Fe(II) باشد. منبع کربن بهعنوان عامل احیاکننده عمل میکند و بخشی از خود را در این فرآیند مصرف میکند. به همین دلیل اتمسفر باید عاری از اکسیژن باشد — اکسیژن با کربن رقابت کرده و فرآیند احیا را مختل میکند.
- واکنش حالت جامد و کریستالیزاسیون. منبع لیتیم و آهن فسفات واکنش میدهند تا فاز الیوین LiFePO₄ تشکیل شود. واکنش ناقص یا ناهمگون، پیشماده واکنشنداده یا فازهای ثانویه مانند فسفیدهای آهن یا Fe₂P را در صورت انحراف شرایط، بر جای میگذارد.
- تشکیل پوشش کربنی. کربن آلی باقیمانده طی پیرولیز به یک لایه رسانای آمورف بر سطح ذره تبدیل میشود. پیوستگی پوشش — نه صرفاً میزان کل کربن — عامل تعیینکننده رسانایی است.
اهداف طراحی صنعتی که معمولاً ذکر میشوند، فلات کلسیناسیون را در محدوده حدود ۶۰۰ تا ۸۰۰ درجه سانتیگراد همراه با نگهداری طولانیمدت قرار میدهند؛ این را صرفاً بهعنوان یک رقم راهنما در نظر بگیرید و فلات، نرخ افزایش دما و زمان نگهداری را با مواد خودتان تأیید کنید. دمای بسیار پایین، واکنش را ناقص میگذارد؛ دمای بسیار بالا باعث رشد ذرات اولیه یا ظهور فازهای ناخواسته میشود. هر دو حالت شکستهایی یکطرفه هستند.
برای جزئیات نیاز اتمسفری — اهداف اکسیژن، مدارهای گاز حلقه بسته، آببندیها و قفلهای ایمنی — به راهنمای خشککردن با گاز بیاثر برای مواد باتری ما مراجعه کنید.
مرحله ۵ — خنککاری کنترلشده، رفع تجمع ذرات و جابجایی
محصول کلسینهشده باید در حالی که همچنان تحت حفاظت اتمسفر بیاثر است، خنک شود. خنککردن پودر داغ و تازهپوششدادهشده با کربن در هوای محیط، سطح آن را دوباره اکسید میکند و میتواند بخشی از پوششی را که بهتازگی در یک سیکل کوره ایجاد کردهاید، از بین ببرد.
پس از خنککاری، گرانولها برای رسیدن به توزیع اندازه ذرات هدف، از تجمع خارج شده یا با آسیاب جت خرد میشوند، سپس غربال، آهنزدایی و بستهبندی میشوند. از آنجا که LFP به اندازهای رطوبتجذب است که اهمیت دارد و شیمی سطحی آن حساس است، پوشش نیتروژنی معمولاً در طول خنککاری، انتقال و بستهبندی ادامه مییابد و در نقطه تخلیه کوره متوقف نمیشود.

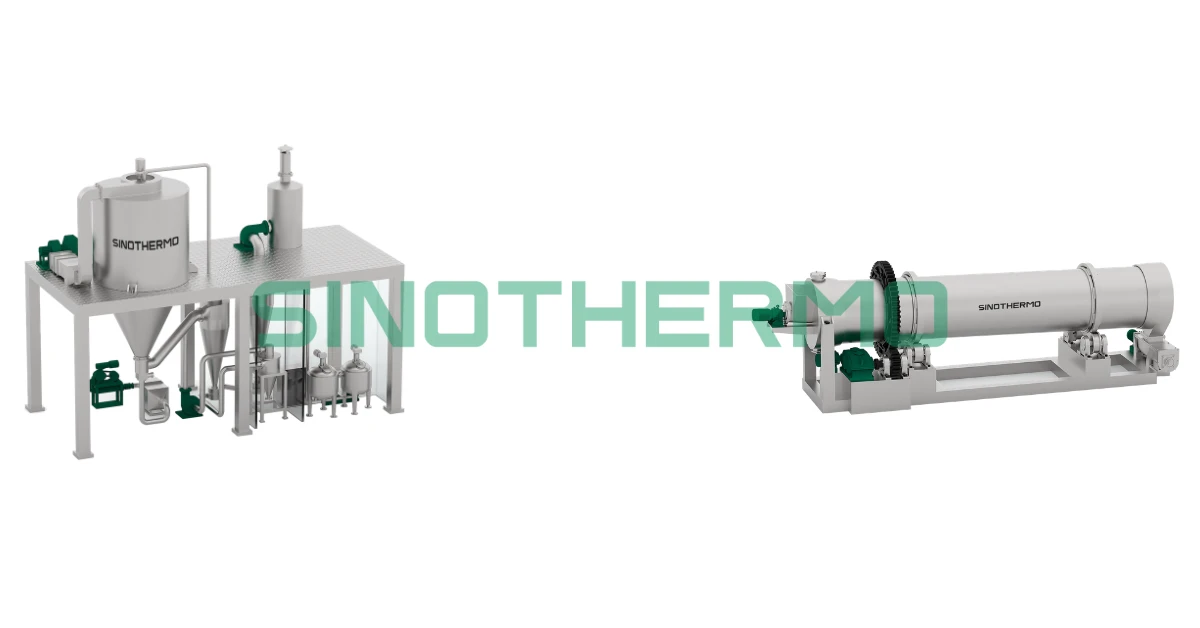

تناسب تجهیزات، مرحله به مرحله
| مرحله | نیاز فرآیندی | تجهیزاتی که معمولاً متناسب هستند |
|---|---|---|
| آبزدایی پیشماده | دمای کنترلشده و متوسط؛ پرهیز از تفجوشی و افت سطح ویژه؛ اغلب با کیک فیلتر سروکار دارد | خشککن اسپین فلاش یا خشککن پنوماتیک (فلاش) برای کار پیوسته؛ خشککن پاروئی خلاء، خشککن چنگکی خلاء یا خشککن دیسک افقی خلاء در جایی که مسیر ناپیوسته ملایمتر و کمدما ترجیح داده میشود |
| تهویه/خنککاری پس از آبزدایی | زمان اقامت ملایم و جریان پیستونی با کنترل دقیق دما روی پودری با جریان آزاد | خشککن بستر سیال ارتعاشی افقی |
| دوغاب ← گرانول کروی | اتمیزهکردن به ذرات ثانویه کروی، متراکم و یکنواخت؛ دوغاب ساینده | خشککن اسپری گریز از مرکز یا خشککن اسپری فشاری، بسته به اندازه ذرات هدف و رئولوژی دوغاب |
| کلسیناسیون کربوترمال | دمای بالا، اتمسفر خنثی (N₂/Ar)، زمان اقامت طولانی و کنترلشده، پروفایل دمایی دقیق | کوره دوار با آببندی گاز خنثی و پروفایل دمایی چندناحیهای |
برای نقشه گستردهتر تجهیزات در مسیرهای کاتد، آند و بازیافت، به راهکارهای خشککردن مواد باتری ما مراجعه کنید. اگر هنوز در مرحله محدودکردن خانواده خشککن هستید، چگونه یک خشککن صنعتی انتخاب کنیم منطق کلی انتخاب را پوشش میدهد.
تجهیزات ذکرشده در بالا: خشککن اسپین فلاش، خشککن پنوماتیک، خشککن پاروئی خلاء، خشککن چنگکی خلاء، خشککن دیسک افقی خلاء، خشککن بستر سیال ارتعاشی افقی، خشککن اسپری گریز از مرکز، خشککن اسپری فشاری و کوره دوار.
انتخاب مسیر گرانولسازی: دیسک گریز از مرکز یا نازل فشاری
هر دو نوع اتمایزر گرانولهای کروی تولید میکنند؛ اما روش رسیدن به این هدف متفاوت است و این تفاوت برای LFP اهمیت بیشتری نسبت به پودر مواد غذایی یا سرامیک دارد.
| اتمایزر گریز از مرکز (دیسک دوار) | اتمایزر نازل فشاری | |
|---|---|---|
| تشکیل قطره | دیسک دوار با سرعت بالا؛ اندازه قطره عمدتاً توسط سرعت چرخ تعیین میشود | پمپ فشار بالا از میان یک منفذ ریز؛ اندازه قطره توسط فشار و منفذ تعیین میشود |
| محدوده معمول اندازه ذرات | ریزتر تا میانرده، معمولاً توزیع باریکتر در یک تنظیم مشخص | درشتتر، اغلب در مواردی که ذرات ثانویه بزرگتر مطلوب است ترجیح داده میشود |
| هندسه محفظه | محفظه عریض و کوتاهتر (اسپری شعاعی) | برج بلند و باریکتر (اسپری محوری) |
| حساسیت به ویسکوزیته دوغاب | تحمل بیشتر نسبت به ویسکوزیته و مواد جامد بالاتر | تحمل کمتر؛ مواد جامد بالا فشار پمپ و سایش را افزایش میدهد |
| مواجهه با سایش | سایش چرخ و دیواره محفظه | سایش منفذ در طول فرآیند اندازه قطره را تغییر میدهد |
| دامنه تنظیم / قابلیت تنظیم | تنظیم سرعت چرخ بهصورت آنی | تنظیم فشار یا تعویض مجموعه نازل |
دوغاب آهن فسفات ساینده است. صرفنظر از مسیری که انتخاب میکنید، سایش یک مسئله کیفیت فرآیند است، نه صرفاً یک مسئله نگهداری: منفذ نازل ساییدهشده بهآرامی توزیع اندازه ذرات را در طول یک کمپین تغییر میدهد، و ذرات ناشی از سایش نوعی آلودگی فلزی هستند، در مادهای که آلودگی فلزی یک نقص ایمنی سلول محسوب میشود. قطعات تماسی مقاوم در برابر سایش یا با پوشش سرامیکی، و جداسازی مغناطیسی در پاییندست، باید از همان ابتدا در مشخصات فنی لحاظ شوند. راهنمای دستگاه خشککن اسپری ما این مصالحههای مکانیکی را با جزئیات بیشتری پوشش میدهد.
حالتهای خرابی که پیش از خرید باید بشناسید
گرانولهای توخالی یا «دوناتشکل». اگر سطح قطره پیش از خروج کامل آب داخلی، پوسته ببندد، بخار محبوس شده ذره را از داخل منفجر میکند. نتیجه، دانسیته ظاهری پایین و گرانولهای شکنندهای است که در حین انتقال میشکنند و پس از کلسیناسیون توزیع اندازه ذرات پهن و دومدی به همراه دارند. راهحل در پروفایل دمای ورودی/خروجی، درصد جامدات و اتمیزاسیون نهفته است — نه در مرحله غربالگری بعدی.
جدایش فازی درون گرانول. قرار است گرانولسازی اسپری منبع لیتیوم، آهن فسفات و منبع کربن را در مقیاس ریز به هم قفل کند. اگر دوغاب بهخوبی پخش نشده باشد یا در خط تغذیه تهنشین شود، هر گرانول با استوکیومتری موضعی نادرست وارد کوره میشود. کوره نمیتواند این مواد را مخلوط کند؛ فقط میتواند آنچه از قبل مجاور هم قرار گرفته را واکنش دهد.
فروپاشی سطح ویژه در مرحله آبزدایی. پیشتر توضیح داده شد — نقصی که تا آزمایش سلول نامرئی باقی میماند.
عمق ناهموار بستر یا اختلاط ضعیف در کوره. احیای کربوترمال، کربن مصرف میکند و گاز تولید میکند. بستر راکد یا بیش از حد عمیق باعث میشود ماده در کف بستر، اتمسفر موضعی متفاوتی نسبت به ماده در سطح تجربه کند و در نتیجه ناهمگونی فازی در یک بچ واحد ایجاد شود. عمق بستر، نسبت پرشدگی، چرخش و اجزای داخلی همگی باید در مشخصات کلسینر لحاظ شوند. راهنمای خشککن درام دوار ما اصول زمان ماند و طراحی پره را توضیح میدهد که در طراحی کوره نیز کاربرد دارند.
اکسیداسیون مجدد در خروجی. اتمسفر کوره میتواند کاملاً بینقص باشد و با این حال در سی ثانیه پس از خروج ماده از آن، خنثی شود.
آلودگی فلزی. ذرات Fe، Cr و Ni ناشی از سایش قطعات تماسی میتوانند باعث میکرواتصالکوتاه در سلول نهایی شوند. در LFP این نگرانی بهویژه حاد است، چراکه خود محصول یک ترکیب آهن است — نمیتوان صرفاً برای «آهن» غربال کرد و کار را تمامشده دانست. مواد قطعات تماسی، انتخاب لاینر و خط رفعآهنزدایی، عناصری حیاتی در فرآیند هستند، نه صرفاً نظافت.
پیامدهای کیفی که ریشه در خشککردن و کلسیناسیون دارند
- اندازه و مورفولوژی ذرات — در مرحله گرانولسازی اسپری تعیین و در مرحله خرد کردن تودهها اصلاح میشود؛ عامل تعیینکننده کیفیت پوششدهی، دانسیته الکترود و عملکرد نرخی است.
- دانسیته ظاهری و دانسیته فشردهسازی — تحت تأثیر کرویت گرانول و دانسیته داخلی است که خود پیامد خشککردن اسپری است.
- میزان کربن و پیوستگی پوشش — با انتخاب منبع کربن و پروفایل دما/اتمسفر کلسیناسیون تعیین میشود. کل کربن قابل اندازهگیری است؛ اما پیوستگی است که در واقع رسانایی را تعیین میکند و نتیجهای از کنترل فرآیند است.
- خلوص فازی — دمای ناهموار یا اتمسفر ناپایدار، پیشماده واکنشنداده یا فازهای ثانویه بر جای میگذارد.
- سطح ویژه (BET) — عمدتاً از مرحله آبزدایی به ارث میرسد و سپس با کلسیناسیون تغییر میکند؛ اگر بسیار پایین باشد واکنش کند میشود و اگر بسیار بالا باشد، قابلیت فرآوری و واکنشهای جانبی آسیب میبینند.
- رطوبت باقیمانده و ناخالصیهای فلزی — دو مشخصه پذیرشی که بیشترین احتمال رد شدن محموله در کارخانه سلول را دارند.
اشتباهات رایجی که باید از آنها اجتناب کرد
- برخورد با آبگیری پیشماده بهعنوان یک وظیفه ساده حذف رطوبت انبوه. انتخاب خشککن صرفاً بر اساس نرخ تبخیر و رطوبت خروجی، این واقعیت را نادیده میگیرد که این مرحله سطح ویژه ماده را نیز تعیین میکند. دستگاهی که به مشخصات رطوبت میرسد اما ماده را بیش از حد گرم میکند، در همان چیزی که اهمیت داشته شکست خورده است.
- تعیین اندازه خشککن اسپری تنها بر اساس بار تبخیر. هندسه محفظه، پروفیل دما و پودرسازی (اتمیزاسیون) شکلشناسی ذرات را تعیین میکنند. دو خشککن با ظرفیت تبخیر یکسان میتوانند گرانولهای بسیار متفاوتی تولید کنند — و تنها یکی از آنها قابل فروش است.
- نادیده گرفتن سایش و آلودگی فلزی در انتخاب مواد. دوغاب فسفات آهن باعث سایش پودرسازها، پمپها، لولهکشی و دیوارههای محفظه میشود. این سایش خود را بهصورت انحراف اندازه ذرات و وجود مواد خارجی فلزی در محصولی نشان میدهد که وجود مواد خارجی در آن یک نقص ایمنی محسوب میشود.
- فرض بر اینرت بودن اتمسفر کوره صرفاً به دلیل اتصال نیتروژن. بدون نقطه اندازهگیری اکسیژن مشخص، پایش پیوسته و یک قفل ایمنی (اینترلاک)، آنچه دارید یک نیت است نه یک کنترل واقعی. آببندها، شیرهای تغذیه و تخلیه، و مدار گاز تعیین میکنند که آیا هدف واقعاً حفظ میشود یا نه.
- توقف حفاظت اینرت در نقطه تخلیه کوره. خنککاری در هوای محیط باعث بازاکسیداسیون سطح پوششدادهشده با کربن میشود. اتمسفر محافظ باید در طول خنککاری، انتقال و بستهبندی نیز ادامه یابد.
- کپی کردن پارامترهای یک کارخانه دیگر بهجای اجرای آزمایش. بازه دمایی آبگیری، سقف دمایی ایمن، رئولوژی دوغاب و پروفیل کلسیناسیون، ویژگیهای مختص ترکیب خاص پیشماده، منبع کربن و منبع لیتیوم شما هستند. اعداد منتشرشده صرفاً جهتگیری اولیهاند، نه یک مشخصه فنی قطعی.
ابتدا پنجره فرآیند را روی ماده خودتان اثبات کنید
اعدادی که تعیین میکنند یک خط تولید LFP چگونه عمل میکند را نمیتوان از یک جدول استخراج کرد: بازه دمایی که در آن پیشماده شما آب کریستالی خود را بدون زینترشدن آزاد میکند، تنظیمات جامد دوغاب و پودرسازی که گرانولهای متراکم بهجای گرانولهای توخالی تولید میکنند، و پروفیل کلسیناسیونی که واکنش را بدون رشد ذرات اولیه کامل میکند.
به همین دلیل SINOTHERMO یک آزمایشگاه پایلوت داخلی راهاندازی کرده است — پیشماده فسفات آهن، فرمولاسیون دوغاب یا حد واسط گرانولهشده خود را بیاورید و پیش از تعهد به یک مشخصه فنی، آن را آزمایش کنید. ما منحنی خشکشدن را اندازهگیری میکنیم، بازه آبگیری را تأیید میکنیم، آزمایشهای گرانولسازی اسپری را برای بررسی شکلشناسی و چگالی گرانول اجرا میکنیم و رفتار در مراحل خنککاری و جابجایی، جایی که بازاکسیداسیون و سایش معمولاً ظاهر میشوند، را ارزیابی میکنیم. با پشتوانه بیش از ۲۰ سال تجربه در خشککردن و کلسیناسیون صنعتی و توانایی سفارشیسازی عمیق، مهندسان ما از این دادههای آزمایشی برای تعیین صحیح اندازه محفظه، پودرساز، کوره و مدار گاز از همان ابتدا استفاده میکنند — بهجای اصلاح آنها پس از راهاندازی. میتوانید ببینید که آزمایشگاه تست چه چیزهایی را پوشش میدهد، یا با مهندسان ما صحبت کنید درباره یک آزمایش.
SINOTHERMO — زیرساخت مهندسی فرآیند. ما مسئله فرآیند را حل میکنیم، نه صرفاً یک دستگاه میفروشیم.
نتیجهگیری
LFP در ظاهر یک شیمی ساده به نظر میرسد اما مانند یک فرآیند پرتوقع رفتار میکند. عملکرد الکتروشیمیایی کاتد در طول دو مرحله حرارتی در پودر نوشته میشود — مرحله آبگیری که باید آب کریستالی را بدون تخریب سطح ویژه حذف کند، و کلسیناسیون کربوترمال که باید ساختار الیوین و پوشش کربنی را تحت یک اتمسفر واقعاً بدون اکسیژن کامل کند. هر آنچه بین این دو مرحله رخ میدهد، یعنی مرحله گرانولسازی اسپری، معماری ذرات را که هر دوی این مراحل به آن وابستهاند، تعیین میکند.
با مشخصکردن هر سه پارامتر با هم و بر اساس ماده واقعی خودتان، خط تولید از همان ابتدا درست کار میکند. اگر این پارامترها را از یک برگه اطلاعات عمومی استخراج کنید، خرابی درست همانجایی ظاهر میشود که بیشترین هزینه را دارد — در آزمایش سلول، پس از آنکه تمام هزینههای مراحل بعدی قبلاً به آن اضافه شدهاند.
در حال ساخت یا توسعه یک خط پیشماده یا کاتد LFP هستید و مطمئن نیستید بازه رطوبتزدایی یا پروفایل کلسیناسیون شما باید چگونه باشد؟ یک نمونه برای ما ارسال کنید: آزمایشگاه پایلوت ما پیش از هرگونه تعیین مشخصات، بازه فرآیندی را بر روی ماده واقعی شما تأیید میکند.
✉️ mark.gu@sinothermo.com · 📱 WhatsApp: +86 180 2197 2660 · 🌐 www.sinothermo.com
SINOTHERMO — زیرساخت مهندسی فرآیند.
پرسشهای متداول
چرا پیشماده آهن فسفات در حین خشککردن نیاز به کنترل دقیق دما دارد؟
زیرا آب تبلور موجود در FePO₄·2H₂O باید در بازه دمایی مشخصی حذف شود. رطوبتزدایی بیش از حد شدید باعث تفجوشی و رشد ذرات و کاهش سطح ویژه میشود، که در نتیجه واکنش حالت جامد بعدی با منبع لیتیوم ناقص و ناهمگون انجام میشود. این عیب در پودر خشکشده قابل مشاهده نیست اما در کاتد نهایی دائمی است، بنابراین این مرحله یک وظیفه حرارتی دقیق است، نه صرفاً حذف حجمی رطوبت.
چرا کلسیناسیون LFP تحت گاز نیتروژن یا آرگون انجام میشود، نه در هوا؟
زیرا کلسیناسیون یک واکنش احیای کربوترمال است: منبع کربن باید آهن را از حالت Fe(III) در پیشماده به حالت Fe(II) در LiFePO₄ احیا کند و سپس در سطح ذرات به یک پوشش رسانا تجزیه حرارتی شود. اکسیژن با این کربن رقابت میکند و پیش از انجام هریک از این دو وظیفه آن را میسوزاند، و همچنین باعث اکسیداسیون آهن میشود. یک اتمسفر بیاثر نیتروژن یا آرگون هم از واکنش احیا و هم از پوشش کربنی محافظت میکند.
برای تبدیل دوغاب آهن فسفات به پودر کاتد LFP از چه تجهیزاتی استفاده میشود؟
یک خشککن اسپری یا گرانولاتور اسپری — از نوع دیسک گریز از مرکز یا نازل فشاری، بسته به اندازه ذرات هدف و رئولوژی دوغاب — دوغاب را به ذرات ثانویه کروی یکنواخت تبدیل میکند. سپس یک کوره دوار که تحت اتمسفر بیاثر کار میکند، کلسیناسیون کربوترمال را انجام میدهد که ساختار کریستالی نهایی و پوشش کربنی LiFePO₄ را شکل میدهد. رطوبتزدایی پیشماده پیش از مرحله دوغاب معمولاً با یک خشککن فلاش یا خشککن خلاء پاروئی، چنگکی یا دیسکی انجام میشود.
آیا تولید LFP نیازمند هر دو تجهیزات خشککردن و کلسیناسیون است؟
بله. رطوبتزدایی پیشماده و گرانولهسازی اسپری عملیاتی در دمای خشککردن هستند که رطوبت، سطح ویژه و ساختار ذرات را تعیین میکنند. پس از آنها یک مرحله جداگانه و با دمای بسیار بالاتر یعنی کلسیناسیون انجام میشود که ساختار کریستالی و پوشش کربنی را کامل میکند. این دو وظیفه را نمیتوان در یک دستگاه ترکیب کرد، زیرا محدوده دمایی، اتمسفر و نیاز به زمان ماند آنها متفاوت است.
چه عاملی باعث ایجاد گرانولهای توخالی یا شکسته در پیشماده گرانولهشده LFP از طریق اسپری میشود؟
ذرات توخالی یا "دوناتشکل" زمانی تشکیل میشوند که سطح قطره پیش از آنکه آب داخلی آن کاملاً خارج شود، پوسته ببندد، و در نتیجه بخار محبوسشده ذره را از داخل میترکاند. نتیجه آن، چگالی ضربهای پایین و گرانولهای شکنندهای است که در حین انتقال و کلسیناسیون میشکنند و توزیع اندازه ذرات پهن یا دومُدی ایجاد میکنند. راهحل در میزان مواد جامد دوغاب، پروفایل دمای ورودی و خروجی، و تنظیمات پاشش نهفته است، نه در غربالگری مراحل بعدی.
آلودگی فلزی در تجهیزات خشککردن پیشماده LFP چگونه کنترل میشود؟
Iron phosphate slurry is abrasive, so atomisers, pumps, pipework, and chamber walls wear during a campaign, and that wear debris is metallic foreign matter in a material where Fe, Cr, and Ni particles can cause micro-shorts in a finished cell. Control comes from wear-resistant or ceramic-lined contact parts, monitoring atomiser wear as a quality parameter rather than a maintenance one, and a de-ironing and magnetic separation train before packing.
