YPG-加圧式スプレードライヤー

液体から粒子へ、効率的な転換

加圧式スプレードライヤーは、液体を制御された中空粒子に変換するために設計されています。本装置は高圧ポンプ技術と、上部に配置されたノズルによる噴霧化を採用しています。これにより噴霧乾燥および冷却の両プロセスで優れた性能を発揮し、さまざまな用途に適したサイズの噴霧乾燥顆粒の製造に最適です。

入力: 溶液、エマルション、懸濁液、ペースト状液体
出力: 水分含有率3％～8％の小型中空粒子
温度: 入口空気温度範囲0°C～350°C
追加機能: 造粒

f 𝕏 in

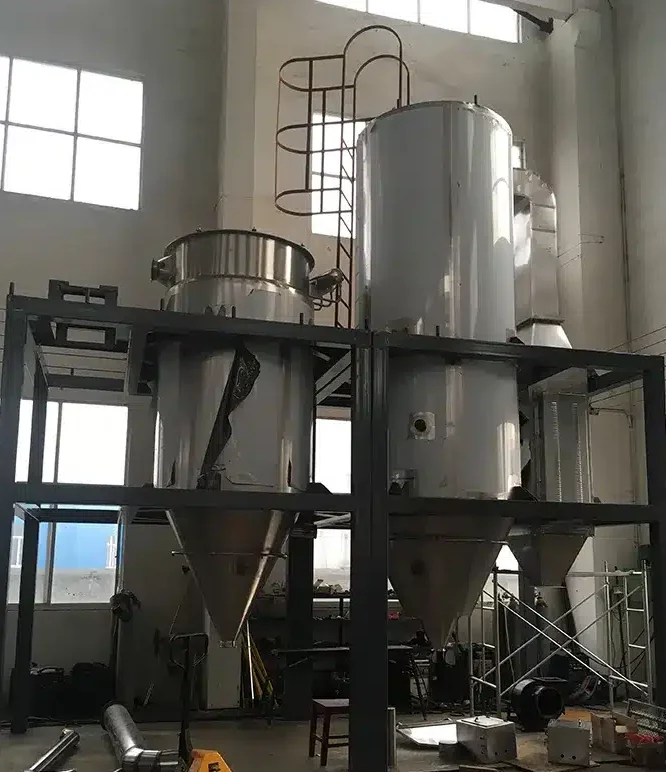

顆粒乾燥を制御する加圧ノズル式スプレードライヤー

SINOTHERMOの加圧式スプレードライヤーは、ノズル噴霧方式の工業用スプレードライヤーであり、高圧ポンプと上部搭載ノズルを用いて液体を微細な液滴に噴霧化し、一工程で粉末へと乾燥させます。溶液、エマルション、懸濁液、ペーストを自由流動性のある噴霧乾燥顆粒へと変換し、食品、化学、セラミックス、医薬品メーカーに供給します。

高圧ポンプが供給液を上部ノズルに圧送し、均一な液滴を生成することで、均一で大部分が中空の球状粒子へと乾燥させます。
ノズルおよび圧力の選定により液滴サイズを制御できるため、同一の乾燥機で粗粒の自由流動顆粒から微粉末まで、用途に応じた製品を製造できます。
0～350°Cの入口空気温度範囲により、熱に弱い食品から高温を要するセラミックス・化学スラリーまで、単一プラットフォームで乾燥処理が可能です。
従来法では乾燥が困難な溶液、エマルション、懸濁液、ペースト状液体を処理し、安定した3～8％の最終水分率を実現します。
内蔵の造粒機能と塔内冷却により、別途の後工程を要することなく、粉塵を抑えた即梱包可能な顆粒を得られます。

モデル

モデル	YPG-50	YPG-100	YPG-150	YPG-200	YPG-300	YPG-500	YPG-1000
蒸発能力 (kg/h)	50	100	150	200	300	500	1000
外形寸法 (Φ×H) (mm)	1600×8900	2000×11500	2400×13500	2800×14800	3200×15400	3800×1880	4600×22500
高圧ポンプ圧力 (MPa)	2~10	2~10	2~10	2~10	2~10	2~10	2~10
動力 (kW)	8.5	14	22	24	30	82	30
入口空気温度 (°C)	140~350	140~350	140~350	140~350	140~350	140~350	140~350
製品水分含有率 (%)	<5 (can reach 0.5)	<5 (can reach 0.5)	<5 (can reach 0.5)	<5 (can reach 0.5)	<5 (can reach 0.5)	<5 (can reach 0.5)	<5 (can reach 0.5)
材料回収率 (%)	>97	>97	>97	>97	>97	>97	>97
電気加熱 (kW)	75	120	150	—	—	—	—
蒸気＋電気 (MPa+kW)	0.5+54	0.6+90	0.6+108	—	—	—	—
熱風炉 (Kcal/h)	100000	150000	200000	300000	400000	500000	1200000
