Trocknung von Schwarzmasse und Lösemittelrückgewinnung: 6 Kontrollen, die über das Ergebnis entscheiden

Schwarzmasse — das gemischte Kathoden-, Anoden- und Kohlenstoffpulver, das nach dem Entladen, Schreddern und Trennen verbrauchter Lithium-Ionen-Zellen übrig bleibt — erreicht den Trockner feucht von Rest-Elektrolytlösemittel und Wasser, während sie gleichzeitig brennbar, elektrisch leitfähig und chemisch reaktiv ist. Deshalb ist die Trocknung von Schwarzmasse nie einfach ein Feuchteentfernungsschritt: Dieselbe Maschine muss brennbares Lösemittel zurückgewinnen, eine sauerstoffarme Atmosphäre halten, ein leitfähiges Feinpulver einschließen und der nachgeschalteten Metallrückgewinnungsanlage ein stabiles, frei fließendes Material übergeben.

Wird eines davon falsch gemacht, ist die Folge keine langsame Charge. Es ist ein Lösemittelstrom, für den Sie bezahlt haben und der dann abgeblasen wird, eine Verpuffung im Staubabscheider, eine Abgas-Grenzwertüberschreitung, die die Genehmigung gefährdet, oder ein verklebtes Produkt, das sich nicht entleeren lässt. Dieser Leitfaden behandelt, was Schwarzmasse zu einem eigenständigen Trocknungsproblem macht, warum Vakuum mit indirekter Beheizung zur Standardantwort wurde, wie die Lösemittelrückgewinnungsstrecke tatsächlich aufgebaut ist, und die Spezifikationsfehler, die meist erst bei der Inbetriebnahme auffallen.

Was Schwarzmasse tatsächlich ist — und warum sie kein gewöhnliches Pulver ist

Recyclinglinien entladen, schreddern und trennen verbrauchte Zellen und Produktionsausschuss mechanisch. Gehäuse, Folien, Separatorfolie und Kunststoffe werden entfernt; was durchfällt, ist Schwarzmasse — ein feines, dunkles Pulver, das aktives Kathodenmaterial, Graphit oder anderen Anodenkohlenstoff, Binderrückstände und Spuren der Metalle und Polymere enthält, die die Trennung überstanden haben.

Vier Eigenschaften lassen sie sich anders verhalten als ein gewöhnliches Industriepulver:

• Sie ist lösemittelfeucht, nicht nur wasserfeucht. Der Restelektrolyt führt organische Carbonat-Lösemittel. Deren Flüchtigkeit streut breit — häufig genannte Normalsiedepunkte reichen von etwa 90 °C für Dimethylcarbonat bis deutlich über 200 °C für Ethylencarbonat. Eine einzige Trocknungstemperatur behandelt sie nicht gleichermaßen.
• Sie ist brennbar und elektrisch leitfähig. Kohlenstoffreicher Feinstaub ist eine anerkannte Staubexplosionsgefahr, und die Leitfähigkeit bestimmt, wie Filter, Zyklone und Abscheider mit Potentialausgleich und Erdung ausgeführt werden müssen.
• Sie kann chemisch reaktiv sein. Abhängig davon, wie vollständig die Zellen entladen wurden und wie das Elektrolytsalz gealtert ist, kann Schwarzmasse Spezies enthalten, die mit Feuchte reagieren oder sich selbst erhitzen. Insbesondere fluorierte Salzrückstände sind bekannt dafür, in Gegenwart von Wasser zu hydrolysieren und korrosive, gefährliche Zersetzungsprodukte zu bilden.
• Sie ist heterogen und verändert sich. Die Zusammensetzung des Einsatzmaterials variiert mit Zellchemie, Ladezustand, Schredderweg und Trennwirkungsgrad — von Charge zu Charge und von Saison zu Saison, wenn sich der Schrottmix verschiebt.

Der letzte Punkt ist der, den Auslegungsingenieure am häufigsten unterschätzen. Ein Trockner, der auf die Schwarzmasse einer Kampagne ausgelegt wurde, kann sechs Monate später mit einem merklich anderen Material beschickt werden.

Die 6 Kontrollen, die ein Schwarzmasse-Trocknungsschritt erfüllen muss

1. Feuchte und Rest-Elektrolytlösemittel entfernen

Das Ziel ist nicht allein ein Feuchtewert. Im Pulver verbleibendes Carbonat-Lösemittel hält das Material brennbar, außerhalb der Spezifikation für Lagerung und Transport, und begleitet es in die nachgeschaltete Verarbeitung. Der Trocknungsschritt muss sowohl das Wasser als auch die Organika entfernen, was schwieriger ist, als es klingt, weil beide unter unterschiedlichen Bedingungen verdampfen.

2. Das Lösemittel zurückgewinnen, nicht abblasen

Verdampftes Carbonat-Lösemittel hat sowohl einen Kostenwert als auch regulatorisches Gewicht. Ein geschlossenes, evakuiertes System leitet den Dampf zu einem Kondensator und einem Vorlagebehälter statt in die Atmosphäre. Das ist der mit Abstand wichtigste Grund, warum sich die Branche auf die Vakuumtrocknung statt auf einen Heißluftweg festgelegt hat: Ein offener Trockner verdünnt das Lösemittel in einem großen Gasstrom, und verdünntes Lösemittel ist weit schwerer — und teurer — wieder auszukondensieren.

3. Sauerstoff fernhalten

Stickstoff-Inertisierung und Vakuum wirken beide dadurch, dass sie dem Zünddreieck seinen Oxidator entziehen. Die meisten Schwarzmasse-Anlagen nutzen beides: Vakuum für die Verdampfungsaufgabe, N₂ zum Spülen, zum Belüften nach dem Vakuum und zur Schutzgasabdeckung der Austrags- und Verpackungsstufen. Die Überlegungen hinter den Sauerstoff-Zielwerten in der gesamten Batteriematerial-Verarbeitung behandelt unser Leitfaden zur Schutzgastrocknung für Batteriematerialien.

4. Den Explosionsschutz für leitfähigen Feinstaub auslegen

Schutz vor brennbarem Staub ist für Kohlenstoffpulver gängige Praxis. Die Leitfähigkeit bringt ein zweites Problem hinzu: Sie verändert, wie Staubabscheider, Filtermedien und Potentialausgleich spezifiziert werden müssen, weil leitfähiger Staub Brücken bildet und Ladung anders hält als ein isolierendes Pulver. Explosionsentlastung oder -unterdrückung, Schutzgasatmosphäre sowie durchgängiger Potentialausgleich und Erdung jedes Behälters, jeder Rutsche und jedes Abscheiders ergänzen sich — sie sind keine Alternativen zueinander.

5. Das Abgas behandeln

Nicht kondensierbares Abgas aus der Schwarzmasse-Trocknung kann leichte Organika sowie, je nach Zustand des Einsatzmaterials, saure oder fluorierte Spezies enthalten. Eine Wäsche vor der Freisetzung ist gängige Praxis, und das Waschmedium muss zu dem passen, was die Analyse tatsächlich findet, statt zu dem, was das generische Fließbild angenommen hat. Emissionsgrenzwerte und Genehmigungsauflagen sind standort- und rechtsraumspezifisch; behandeln Sie jede Zahl in einem Lieferantenangebot als vorläufig, bis Ihre eigene Abgasanalyse sie bestätigt.

6. Ein Produkt liefern, das der nächste Schritt tatsächlich nutzen kann

Nachgeschaltete Laugung, Raffination oder Weiterverkauf achten alle auf das Handling-Verhalten, nicht nur auf die Trockenheit. Übertrocknete, übermäßig bewegte Schwarzmasse erzeugt mehr luftgetragenen Feinstaub. Untertrocknete Schwarzmasse verklebt am Austragsventil und blockiert die Big-Bag-Station. Der richtige Endpunkt ist der, der zum nächsten Verfahrensschritt passt, und das ist eine Prozessentscheidung, keine Maschineneinstellung.

Warum Vakuum mit indirekter Beheizung der Standardweg ist

Die Trocknung von Schwarzmasse läuft praktisch universell unter Vakuum mit indirekter (konduktiver) Beheizung — Wärme wird durch eine Mantelwand, Hohlschaufeln oder beheizte Scheiben übertragen, statt heißes Gas durch das Pulver zu blasen. Vier Gründe kommen zusammen:

Niedrigere Verdampfungstemperatur. Vakuum senkt den Siedepunkt jeder Komponente im feuchten Kuchen. Höher siedende Carbonate, die bei Atmosphärendruck aggressive Hitze bräuchten, verdampfen bei moderater Manteltemperatur — wichtig, weil Schwarzmasse Spezies enthält, die besser nicht auf hohe Temperatur getrieben werden.

Lösemittel, das sich leicht kondensieren lässt. Bei kaum oder keinem Trägergas besteht der den Trockner verlassende Dampf größtenteils aus Lösemittel und Wasser. Dieser konzentrierte Strom lässt sich effizient kondensieren. Das steht im Gegensatz zu einer direkten Heißluftmaschine wie einem Trommeltrockner, der sich hervorragend für die Massenentfeuchtung inerter Mineralien eignet, aber Lösemittel in ein sehr großes Abluftvolumen verteilt — die falsche Physik für eine Rückgewinnungsaufgabe.

Eine von Natur aus geschlossene Hülle. Ein Behälter, der bereits vakuumfest gebaut ist, ist damit auch schon so gebaut, dass er Luft draußen und Dampf drinnen hält. Inertisierung und Lösemitteleinschluss ergeben sich aus derselben Konstruktionsarbeit statt aus nachgerüsteten Maßnahmen.

Schonende, kontrollierbare Bewegung. Indirekte Trockner bewegen das Pulver, um die Wärmeübertragungsfläche zu erneuern, nicht um es zu fluidisieren. Weniger Dispersion bedeutet weniger luftgetragenen leitfähigen Staub im Inneren der Maschine.

Einen breiteren Überblick über die Vakuum-Trocknerfamilie und die Unterschiede zwischen den Bautypen finden Sie in unserem Leitfaden zu Industrie-Vakuumtrocknern.

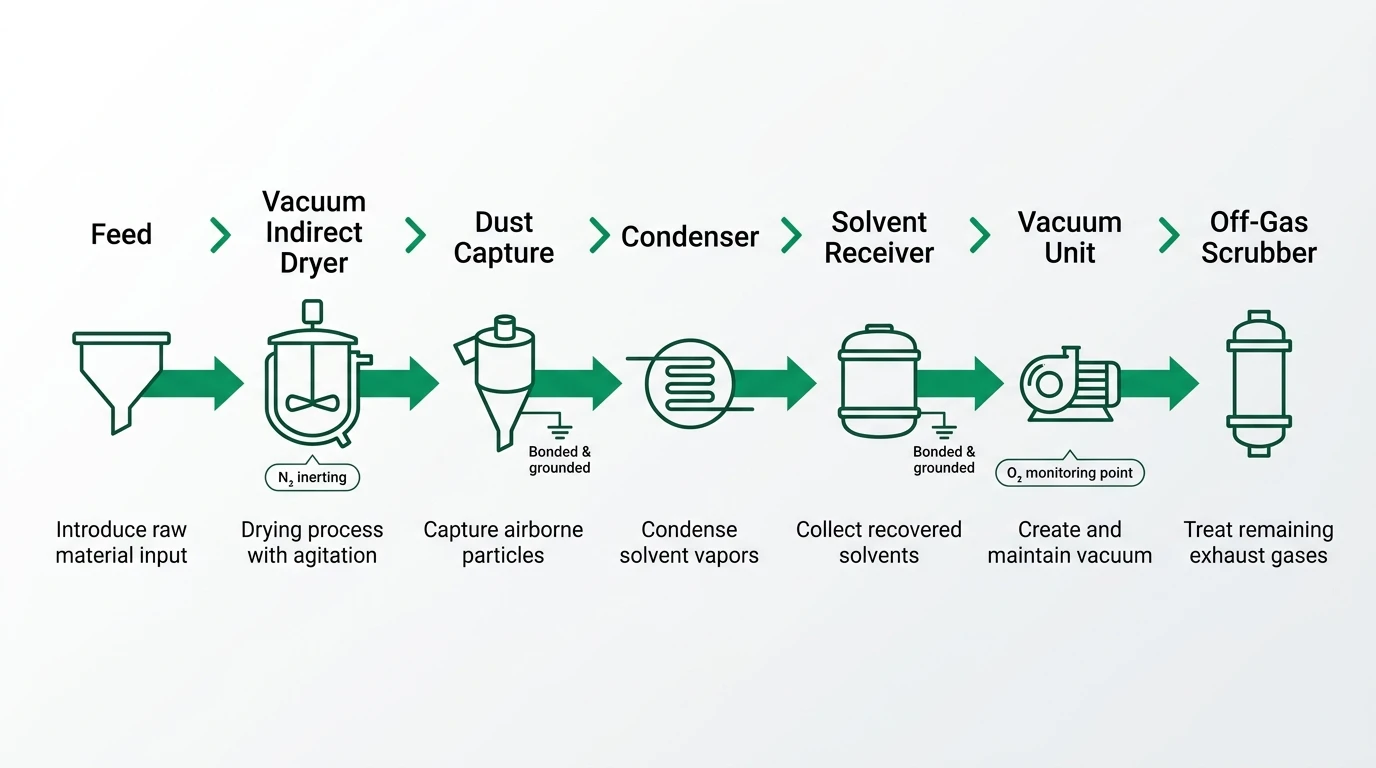

Die Lösemittelrückgewinnungsstrecke, Komponente für Komponente

Der Trockner ist nur der erste Posten auf der Liste. Eine Schwarzmasse-Linie, die Lösemittel tatsächlich zurückgewinnt, braucht die gesamte Strecke gemeinsam ausgelegt:

• Staubabscheidung vor dem Kondensator. In den Kondensator mitgerissener Feinstaub verschmutzt die Oberfläche und verunreinigt das rückgewonnene Lösemittel. Ein interner Filter oder ein externer Staubabscheider sitzt zwischen Trockner und Kondensator und wird bei leitfähigem Pulver wie jedes andere Bauteil mit Potentialausgleich und Erdung versehen.
• Ein auf die tatsächliche Dampflast ausgelegter Kondensator. Die Auslegungsgröße richtet sich nach der Spitzenverdampfungsrate, nicht nach dem Chargendurchschnitt. Früh in einer Charge, wenn noch freies Lösemittel vorhanden ist, kann der Dampfstrom ein Mehrfaches des Mittelwerts betragen — ein auf Durchschnittswerte ausgelegter Kondensator lässt Lösemittel einfach zur Vakuumpumpe durchschlagen.
• Ein Vorlagebehälter mit der richtigen Werkstoffwahl. Rückgewonnenes Kondensat ist ein Gemisch aus Carbonaten und Wasser, potenziell mit sauren Zersetzungsprodukten. Die Werkstoffwahl richtet sich nach der Analyse.
• Ein lösemitteltolerantes Vakuumsystem. Flüssigkeitsring-, Trockenschrauben- und Dampfstrahlsysteme verhalten sich bei kondensierbaren organischen Lasten jeweils unterschiedlich. Die Wahl beeinflusst den Umgang mit der Sperrflüssigkeit, die Wartungsintervalle und wie viel Lösemittel dort landet, wo Sie es nicht wollten.
• Abgasbehandlung der nicht kondensierbaren Anteile. Was der Kondensator nicht auffängt, muss trotzdem behandelt werden.

Der wiederkehrende Fehler ist ein gut spezifizierter Trockner, der an eine unterdimensionierte Rückgewinnungsstrecke angeflanscht ist. Die Maschine erreicht ihre Feuchtespezifikation, und die Lösemittelrückgewinnungsrate enttäuscht still und leise.

Anlagenoptionen und wo jede davon passt

Die Schaufel- und Scheiben-Baufamilien werden im Detail verglichen in unserem Leitfaden zu Schaufel- und Scheibentrocknern, und die allgemeine Auswahllogik in wie man einen Industrietrockner auswählt.

Oben genannte Anlagen: Vakuum-Schaufeltrockner, Vakuum-Rechentrockner, Vakuum-Horizontal-Scheibentrockner, Doppelkegel-Drehvakuumtrockner, Drehrohrofen, Flash-Trockner und Horizontal-Vibrations-Wirbelschichttrockner.

Chargen- oder kontinuierlicher Betrieb? Die Auswahllogik

Chargenbetrieb — Rechen-, Doppelkegel- und die meisten Schaufelanlagen — passt zu variablem Einsatzgut, moderaten Tonnagen und jedem Betrieb, der Material kampagnenweise rückverfolgbar halten muss. Recyclinglinien, die aus gemischten Schrottströmen beschickt werden, fallen meist in diese Kategorie, weil Chargenintegrität auch der Weg ist, eine Analyse aussagekräftig zu halten.

Kontinuierlicher Betrieb ergibt Sinn, sobald die Einsatzgutzusammensetzung stabil ist und die Tonnage hoch genug ist, dass der Chargenwechsel den Zeitplan dominiert. Der Kompromiss ist, dass ein kontinuierliches Vakuumsystem eine gasdichte Beschickung und Entleerung unter Differenzdruck benötigt — ein schwierigeres mechanisches Problem als ein Chargen-Lade-Entlade-Zyklus.

In der Praxis sind die entscheidenden Fragen: Wie konstant ist Ihr Einsatzgut, brauchen Sie chargengenaue Rückverfolgbarkeit für Analyse und Abnahme, und ist Ihr Engpass die Trocknungsrate oder der Chargenwechsel? Diese Fragen werden mit Versuchsdaten beantwortet, nicht mit einem Katalog.

Wo die Schwarzmasse-Trocknung in der Recyclingkette steht

Verbrauchte Zellen und Schrott → Entladen und Schreddern → mechanische Trennung → Trocknung mit Lösemittelrückgewinnung (dieser Schritt) → hydrometallurgische Laugung, Raffination oder Verkauf als Schwarzmasse-Produkt.

Der Trocknungsschritt ist es, der aus einem gefährlichen, lösemittelfeuchten, variablen Zwischenprodukt ein Material macht, das sicher gelagert, gewogen, analysiert, transportiert und verkauft werden kann. Es ist auch die Stelle, an der das Elektrolytlösemittel entweder als Rückgewinnungsstrom erfasst oder als Emission verloren wird — weshalb dieser Schritt mehr ingenieurtechnische Aufmerksamkeit verdient, als seine Position im Fließbild vermuten lässt. Vorgeschaltet gilt für Frischmaterial die gleiche Disziplin: siehe unsere Hinweise zur Trocknung von Lithiumcarbonat und -hydroxid und zur LFP-Precursor-Trocknung und Kalzinierung. Die vollständige Anlagenübersicht über Kathoden-, Anoden- und Recyclingrouten finden Sie auf unserer Seite Trocknungslösungen für Batteriematerialien.

Häufige Fehler, die zu vermeiden sind

• Den Trockner spezifizieren und den Kondensator als Zubehör behandeln. Die Lösemittelrückgewinnungsrate wird von der Rückgewinnungsstrecke bestimmt, nicht vom Typenschild des Trockners. Den Kondensator auf die Spitzendampflast früh in der Charge auslegen, nicht auf den Chargendurchschnitt — das ist der häufigste Grund, warum eine Linie ihre Feuchtespezifikation erreicht und ihr Rückgewinnungsziel verfehlt.
• Anzunehmen, eine einzige Temperatur treibe jedes Lösemittel aus. Der Restelektrolyt ist ein Gemisch mit breiter Flüchtigkeitsstreuung. Ein einzelner, auf die leichten Fraktionen abgestimmter Sollwert lässt die schweren zurück, und der Rückstand zeigt sich erst in der Produktanalyse.
• Inertisierung als Ersatz für Explosionsschutz zu behandeln. Stickstoff senkt das Zündrisiko; er entbindet nicht von der Pflicht. Entlastung oder Unterdrückung, Potentialausgleich und Erdung sowie die Kontrolle von Zündquellen bleiben im Geltungsbereich — und leitfähiger Staub verändert, wie Abscheider und Filtermedien spezifiziert werden.
• Auslegung anhand einer einzigen Einsatzgutprobe. Die Schwarzmasse-Zusammensetzung bewegt sich mit Zellchemie, Ladezustand, Schredderweg und Trennwirkungsgrad. Eine auf eine günstige Kampagne ausgelegte Maschine gerät in Schwierigkeiten, wenn sich der Schrottmix verschiebt.
• Das Abgas zu knapp bemessen. Nicht kondensierbare Anteile können leichte Organika und, je nach Zustand des Einsatzguts, saure Spezies enthalten. Die Wäscherentscheidung erst nach der Trocknerbestellung zu treffen ist der Weg, wie Projekte einen nicht budgetierten Posten und eine Genehmigungsverzögerung erwerben.
• Parameter von einem anderen Recycler zu übernehmen. Zwei Anlagen mit demselben nominellen Einsatzgut können sehr unterschiedliche Trocknungskurven, ein unterschiedliches Verhalten in der klebrigen Phase und eine unterschiedliche Lösemittelaufteilung haben. Das sind Eigenschaften Ihres Materials und Ihres vorgeschalteten Prozesses, nicht der Kategorie.

Am eigenen Material nachweisen, bevor Sie spezifizieren

Drei Kennzahlen entscheiden, ob eine Schwarzmasse-Trocknungslinie funktioniert: die Trocknungskurve Ihres tatsächlichen Einsatzguts, der Punkt, an dem es die klebrige Phase durchläuft und wie viel Drehmoment das kostet, sowie die Aufteilung zwischen Wasser und den einzelnen Lösemittelfraktionen im Dampf. Keine davon lässt sich einer Tabelle entnehmen, und alle drei verändern die Maschine, die Sie kaufen sollten.

Deshalb betreibt SINOTHERMO ein eigenes Pilotlabor: Bringen Sie Ihre Schwarzmasse, Ihren Filterkuchen oder Ihr Recycling-Zwischenprodukt mit und lassen Sie es testen, bevor Sie sich auf eine Spezifikation festlegen. Wir messen die Trocknungskurve unter Vakuum, beobachten das Verhalten in der klebrigen Phase, das die Rührwerksauslegung bestimmt, und charakterisieren das Kondensat, sodass die Rückgewinnungsstrecke auf Grundlage von Nachweisen statt Annahmen ausgelegt wird. Gestützt auf über 20 Jahre Erfahrung in der industriellen Trocknung und tiefe Anpassungsfähigkeit, nutzen unsere Ingenieure diese Versuchsdaten, um Trockner, Kondensator, Vakuumsystem und Abgasstrecke so auszulegen, dass sie beim ersten Mal zusammenarbeiten — statt drei getrennt optimierten Posten, die sich erst vor Ort treffen. Wie Versuche ablaufen, sehen Sie auf unserer Seite Testlabor.

SINOTHERMO — Process Engineering Infrastructure. Wir lösen das Prozessproblem, nicht nur den Verkauf einer Maschine.

Fazit

Die Schwarzmasse-Trocknung ist ein Vierfach-Problem im Kostüm eines Einfach-Problems. Feuchteentfernung ist die sichtbare Aufgabe; Lösemittelrückgewinnung, Atmosphärenkontrolle, Explosionsschutz und Abgasbehandlung sind es, die entscheiden, ob die Anlage wirtschaftlich und genehmigungsfähig ist. Vakuum mit indirekter Beheizung ist der Standardweg, weil er mehrere davon gleichzeitig löst — aber nur, wenn Kondensator, Vakuumsystem und Abgasstrecke gemeinsam mit dem Trockner konstruiert werden und nicht erst danach.

Nehmen Sie eine Schwarzmasse-Linie in Betrieb, oder reparieren Sie eine Lösemittelrückgewinnungsrate, die das Angebot nie erreicht hat? Senden Sie uns eine Probe: Unser Pilotlabor misst die Trocknungskurve und die Kondensataufteilung an Ihrem tatsächlichen Material, sodass die gesamte Strecke beim ersten Mal korrekt ausgelegt wird. Oder nehmen Sie einfach Kontakt auf mit Ihrer Einsatzgutanalyse und Ihrem Zieldurchsatz.
