Sprühtrocknung von Keramik: Schlicker zu pressfertigen Granulaten

Die Sprühtrocknung ist das Standardverfahren zur Aufbereitung von Keramikpulver für das Trockenpressen. Ein Keramikschlicker wird in einer heißen Kammer zu Tröpfchen zerstäubt, und jedes Tröpfchen trocknet zu einem annähernd kugelförmigen Granulat, das frei fließt, die Matrize gleichmäßig füllt und zu einem festen Grünling gepresst wird. Das Ergebnis sind kontrollierte Granulatgröße, Dichte und Feuchte, die gemahlenes Pulver allein nicht liefern kann.

Feine Keramikpulver fließen schlecht. Sie überbrücken in Trichtern, schließen Luft ein und füllen Matrizen ungleichmäßig, was zu Dichteunterschieden, Rissen und Verzug nach dem Brand führt. Die Sprühtrocknung löst das, indem sie aus einem Schlicker aus Keramikpulver, Wasser und Bindemittel Granulate bildet. Dieser Leitfaden behandelt, wie das Verfahren funktioniert, was die Granulatqualität bestimmt und wie Sie zwischen Druckdüse und Zentrifugalzerstäuber wählen.

Kurzer Kontext: warum Keramikpulver granuliert werden muss

Das Pressformen von Keramik erfordert ein Pulver, das sich beim Füllen der Matrize wie eine Flüssigkeit und beim Verdichten wie ein Feststoff verhält. Rohpulver erfüllt keine der beiden Anforderungen. Granulate schon. Die für das Pressen wichtigen Eigenschaften sind:

• Fließfähigkeit. Granulate müssen schnell und gleichmäßig in die Matrizenkavität rieseln.
• Granulatgrößenverteilung. Eine kontrollierte Verteilung ergibt eine gute Packung und verringert Dichtegradienten.
• Granulatdichte und -härte. Granulate müssen stabil genug für die Handhabung sein, beim Pressen aber zusammenbrechen, damit der Körper gleichmäßig wird.
• Feuchtegehalt. Eine konstante Feuchte ergibt reproduzierbare Grünfestigkeit.

Die Sprühtrocknung steuert alle vier über die Schlickerzusammensetzung und die Trocknereinstellungen.

Das Verfahren Schritt für Schritt

1. 1.Schlickeraufbereitung — Keramikpulver, Wasser, ein Bindemittel wie Polyvinylalkohol oder ein Äquivalent, ein Dispergiermittel zur Viskositätsregelung und mitunter ein Gleitmittel werden zu einem stabilen Schlicker gemahlen oder gemischt. Schlicker mit hohem Feststoffgehalt sparen Energie, müssen aber pumpfähig bleiben. Typische Werte unterscheiden sich je nach Material, bestätigen Sie sie daher für Ihre Rezeptur.
2. 2.Sieben und Lagern — der Schlicker wird gesiebt, um Überkorn zu entfernen, das Düsen verstopfen würde, und in einem gerührten Tank gehalten, damit er sich nicht absetzt.
3. 3.Zerstäubung — eine Hochdruckpumpe presst den Schlicker durch eine Düse, oder eine rotierende Scheibe schleudert ihn vom Rand. In beiden Fällen zerfällt der Schlicker in Tröpfchen.
4. 4.Trocknung — die Tröpfchen treffen im Trockenturm auf heiße Luft. Wasser verdampft schnell, und die Keramikpartikel und das Bindemittel verfestigen sich zu Granulaten.
5. 5.Austrag — die Granulate fallen in den Konus und verlassen ihn über ein Austragsventil. Feinanteile werden in Zyklon und Schlauchfilter abgeschieden und können in den Schlicker zurückgeführt werden.
6. 6.Kühlen und Sieben — die Granulate werden gekühlt und gesiebt und danach vor dem Pressen in feuchtegeregelten Silos gelagert.

Die zugrunde liegenden Prinzipien finden Sie in unserer Einführung zur Funktionsweise der Sprühtrocknung.

Was die Granulatqualität bestimmt

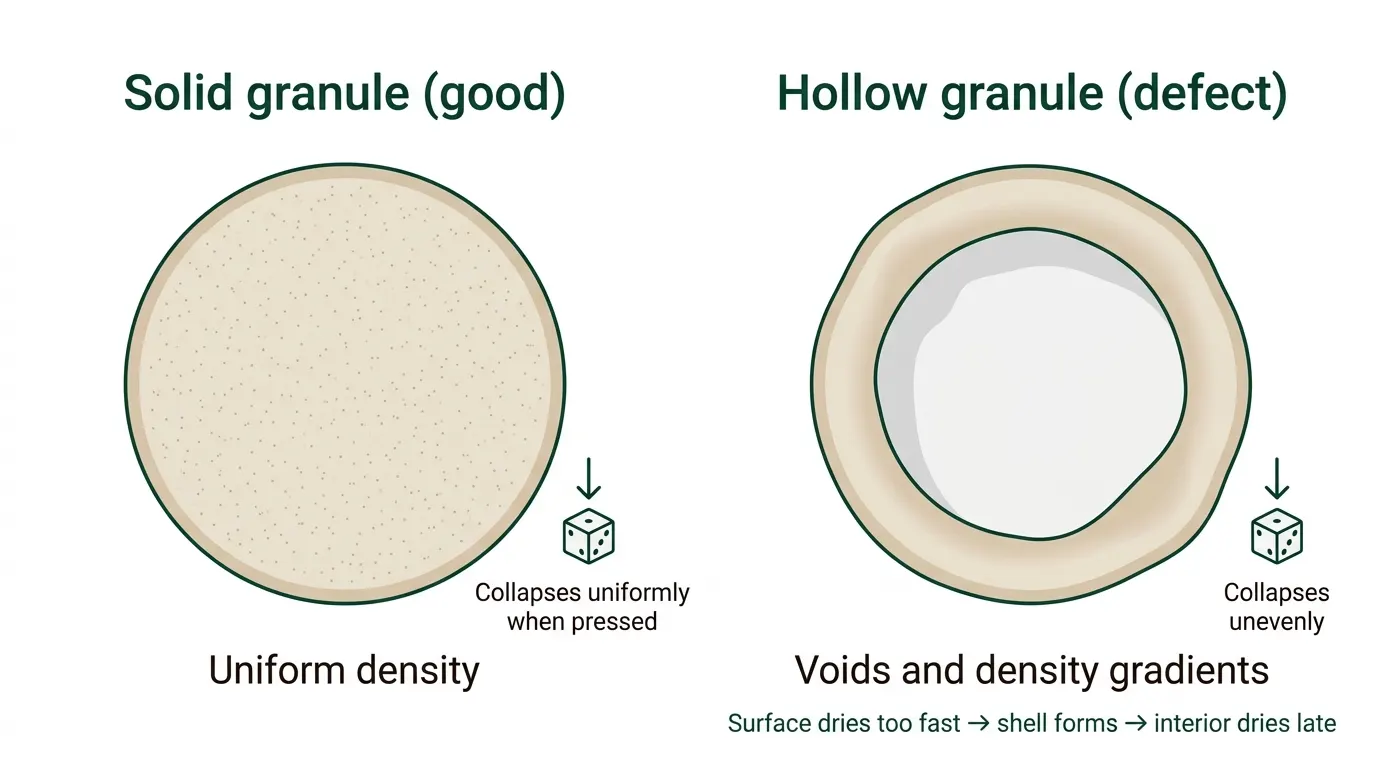

Hohle Granulate sind ein typischer Fehler. Trocknet die Tröpfchenoberfläche zu schnell, bildet sich eine Schale, und das Innere trocknet langsam; es entsteht ein hohles oder eingedelltes Partikel, das beim Pressen nicht gleichmäßig zusammenbricht. Eine niedrigere Eintrittstemperatur, ein Schlicker mit höherem Feststoffgehalt oder ein anderes Bindemittel hilft meist. Die richtige Balance wird durch Versuche gefunden.

Druckdüse oder Zentrifugal: welcher Zerstäuber für Keramik?

Beide werden für Keramikschlicker eingesetzt; die Wahl hängt von der gewünschten Granulatgröße und dem Maßstab ab.

Druckdüsen-Sprühtrockner. Eine Hochdruckpumpe drückt den Schlicker durch eine Düse am Turmkopf. Das ergibt relativ grobe Granulate in engem Bereich und ist bei Fliesen- und technischem Keramikpulver üblich. Düsen- und Druckwahl steuern die Tröpfchengröße, sodass dieselbe Maschine gröbere oder feinere Granulate erzeugen kann. Der YPG-Druck-Sprühtrockner von SINOTHERMO deckt einen Eintrittsluftbereich von 150 bis 350 °C und eine Verdampfungsleistung von 50 bis 1.000 kg/h über die Modelle YPG-50 bis YPG-1000 ab. Er verarbeitet Keramikschlicker und liefert rieselfähige Granulate mit gleichmäßiger Größe und Dichte für das Pressen.

Zentrifugal-Sprühtrockner. Eine rotierende Scheibe zerstäubt den Schlicker. Zentrifugalzerstäuber verarbeiten viskose und abrasive Aufgabegüter ohne Düsenverstopfung und erzeugen feinere Partikel, die für manche technischen Keramiken und Pulver geeignet sind. Der LPG-Zentrifugal-Sprühtrockner von SINOTHERMO umfasst Modelle von LPG-5 bis LPG-200-2000 mit einer Verdampfungsleistung von 5 bis 2.000 kg/h.

Abrasive Keramikschlicker verschleißen die Düsenöffnungen, wodurch sich die Tröpfchengröße mit der Zeit ändert. Wenn Sie ein Düsensystem wählen, fragen Sie nach verschleißfesten Düsenwerkstoffen und dem Wechselintervall. Unser Leitfaden zur Zerstäubung im Sprühtrockner vergleicht beide ausführlicher.

Wärmequelle und Betriebskosten

Die Sprühtrocknung von Keramik läuft bei hohen Eintrittstemperaturen, daher macht die Wärmequelle einen großen Teil der Betriebskosten aus. Die Druck- und Zentrifugal-Sprühtrockner von SINOTHERMO können je nach Modell mit Elektroheizung, Dampf plus Elektro, Heizöl, Gas oder bei größeren Modellen einem Heißluftofen ausgestattet werden. Im Produktionsmaßstab ist Gas oder ein Heißluftofen, wo verfügbar, meist die günstigere Wahl, während Elektroheizung für kleine Linien und Pilotarbeiten passt. Bestätigen Sie die Wärmequellen-Optionen für das konkrete Modell bei der Angebotsanfrage.

Für eine Kostenbetrachtung siehe unseren Sprühtrockner-Kostenleitfaden.

Die Schlickeraufbereitung ist so wichtig wie der Trockner

Viele Granulatprobleme beginnen, bevor der Schlicker den Trockner erreicht. Drei Gewohnheiten machen einen großen Unterschied.

Auf eine stabile Partikelgröße mahlen. Ein Schlicker, dessen Partikelgröße von Charge zu Charge driftet, verändert Viskosität und Tröpfchenbildung. Halten Sie Mahldauer und die resultierende Partikelgrößenverteilung unter Kontrolle.

Das Bindemittel in kontrollierter Reihenfolge zugeben. Zu früh zugegeben, kann es durch das Mahlen abgebaut werden, zu spät zugegeben, mischt es sich möglicherweise nicht gleichmäßig. Dokumentieren Sie die Reihenfolge und halten Sie sie gleich.

Den Schlicker altern lassen und entlüften. Eingeschlossene Luft erzeugt Hohlräume im Granulat. Eine kurze Standzeit im gerührten Tank lässt Blasen entweichen und die Viskosität stabilisieren.

Prüfen Sie Viskosität und Feststoffgehalt vor jedem Lauf, nicht nur bei Problemen. Eine einfache Routine spart Stunden an Fehlersuche am Trockner.

Welche Keramiken werden sprühgetrocknet?

• Wand- und Bodenfliesenmassen. Großes Volumen, grobe Pressgranulate.
• Technische und Strukturkeramik. Aluminiumoxid-, Zirkonoxid- und siliziumbasierte Pulver, die zu Bauteilen gepresst werden.
• Elektronikkeramik. Kondensator- und Isolatorpulver, bei denen die Granulatgleichmäßigkeit die elektrischen Eigenschaften beeinflusst.
• Feuerfestwerkstoffe und Schleifmittel. Gepresste Formen, die gleichmäßige Dichte erfordern.
• Keramische Stützmittel und Katalysatorträger. Kugelige Granulate aus Schlicker.

Unsere Keramik-Branchenseite listet das gesamte Anlagenprogramm auf, einschließlich Trockner und Mühlen für keramische Rohstoffe.

Häufige Fehler, die Sie vermeiden sollten

Die Schlickerrheologie ignorieren. Ein Schlicker, der sich absetzt oder eindickt, verstopft Leitungen und Düsen. Steuern Sie das Dispergiermittel und halten Sie den Schlicker in Bewegung.

Den höchsten Feststoffgehalt anstreben. Sehr hohe Feststoffgehalte senken die Verdampfungslast, erschweren aber die Zerstäubung. Wählen Sie den höchsten Feststoffgehalt, der sich noch gleichmäßig versprühen lässt.

Die Austrittstemperatur zu hoch einstellen. Übertrocknete Granulate verlieren Bindemittelwirkung und pressen schlecht. Zu feucht, kleben und backen sie. Legen Sie die Zielfeuchte anhand Ihrer Pressanforderung fest.

Die Kapazität nur nach der Verdampfungsleistung wählen. Die keramische Produktionsrate hängt vom Feststoffgehalt des Schlickers ab. Rechnen Sie Ihre geforderte Ausbringung in Tonnen Pulver pro Stunde auf Schlickerzulauf und dann auf Verdampfungslast um.

Den Pilotversuch überspringen. Das Schlickerverhalten hängt von Ihren Rohstoffen und Ihrem Bindemittelsystem ab. Ein Pilotversuch bestätigt Granulatgröße, Feuchte und Fließverhalten und liefert Scale-up-Parameter. Unser Testlabor führt kostenpflichtige Versuche mit Ihrem Schlicker durch.

So spezifizieren Sie einen Keramik-Sprühtrockner

Stellen Sie vor der Angebotsanfrage Folgendes zusammen:

• Keramiktyp und Partikelgröße des gemahlenen Pulvers.
• Feststoffgehalt, Viskosität und Bindemittelsystem des Schlickers.
• Gewünschter Granulatgrößenbereich und Feuchte.
• Zielproduktion in Tonnen trockenes Pulver pro Stunde.
• Verfügbare Wärmequelle, Strom und Brennstoff.
• Standortrandbedingungen wie die Turmhöhe.

Fazit

Durch Sprühtrocknung wird Keramikpulver pressfertig. Das Verfahren gibt Ihnen Kontrolle über Granulatgröße, Dichte und Feuchte, und der passende Trockner hängt von Ihrem Schlicker und der Produktionsrate ab. Stimmen Sie den Zerstäuber auf den Schlicker ab, wählen Sie eine zum Standort passende Wärmequelle und bestätigen Sie die Granulatqualität im Versuch, bevor Sie die gesamte Linie spezifizieren.

Nächster Schritt: Pilottest anfordern mit Ihrem Keramikschlicker. Pilottests sind eine kostenpflichtige Dienstleistung, und die Ergebnisse unterstützen die Trocknerauswahl und die Betriebsparameter.

Häufig gestellte Fragen

Wofür wird die Sprühtrocknung in der Keramik eingesetzt?

Sie wandelt einen Keramikschlicker in rieselfähige Granulate um, die sich zum Trockenpressen eignen. Die Granulate füllen die Matrize gleichmäßig und werden zu einheitlichen Grünlingen gepresst, was Risse und Verzug nach dem Brand verringert.

Was ist der Unterschied zwischen einem Druckdüsen- und einem Zentrifugal-Sprühtrockner für Keramik?

Ein Druckdüsensystem pumpt den Schlicker durch eine Düse und erzeugt typischerweise gröbere Granulate mit engem Bereich. Ein Zentrifugalsystem nutzt eine rotierende Scheibe, verarbeitet viskosen oder abrasiven Schlicker gut und neigt zu feineren Partikeln.

Welche Eintrittstemperatur wird bei der Keramik-Sprühtrocknung verwendet?

Der Druck-Sprühtrockner von SINOTHERMO arbeitet in einem Eintrittsluftbereich von 150 bis 350 °C. Die verwendete Temperatur hängt von Schlicker, Bindemittel und gewünschter Granulatstruktur ab und sollte durch Versuche festgelegt werden.

Warum sind manche sprühgetrockneten Keramikgranulate hohl?

Trocknet die Tröpfchenoberfläche zu schnell, bildet sich eine Schale, und das Innere trocknet später, sodass ein hohles oder eingedelltes Granulat zurückbleibt. Eine niedrigere Eintrittstemperatur, ein höherer Feststoffgehalt oder ein anderes Bindemittel hilft meist.

Wie wähle ich die Kapazität eines Keramik-Sprühtrockners?

Gehen Sie von der benötigten Trockenpulver-Ausbringung in Tonnen pro Stunde aus. Rechnen Sie sie über den Feststoffgehalt auf den Schlickerzulauf und dann auf die Wasserverdampfung um. Trocknermodelle werden nach Verdampfungsleistung in kg/h angegeben.

Können Düsen abrasiven Keramikschlicker verarbeiten?

Abrasiver Schlicker verschleißt die Düsenöffnungen mit der Zeit und verändert die Tröpfchengröße. Fragen Sie nach verschleißfesten Düsenwerkstoffen und dem Wechselintervall oder ziehen Sie einen Zentrifugalzerstäuber in Betracht.

Wie bestätige ich, dass ein Trockner zu meinem Schlicker passt?

Führen Sie einen Pilotversuch durch. Er misst Granulatgröße, Feuchte und Fließverhalten an Ihrem eigenen Schlicker. Pilottests sind eine kostenpflichtige Dienstleistung, die Sie über unsere Kontaktseite anfragen können.
