Un sécheur flash rotatif, aussi appelé sécheur spin flash, sèche en un seul passage des gâteaux humides, des pâtes et des sorties de filtre-presse pour en faire de la poudre. L'air chaud entre par le bas d'une chambre verticale et monte en tourbillon pendant qu'un rotor désagrège la matière humide : l'humidité s'échappe en quelques secondes et les particules séchées sont entraînées par l'air. Il réunit séchage, convoyage et défragmentation dans une seule machine.
Si vous comparez des sécheurs flash, les caractéristiques techniques qui comptent sont la conception du rotor et de la chambre, la température et le débit d'air, le mode d'alimentation, le temps de séjour et la capacité d'évaporation. Ce guide explique chacune d'elles, présente la gamme XSG de SINOTHERMO et précise dans quels cas un sécheur flash rotatif convient ou non.
Contexte rapide : quel problème résout un sécheur flash rotatif ?
De nombreux flux de procédé sortent d'un filtre-presse, d'une centrifugeuse ou d'une étape de lavage sous forme de gâteau humide : un solide cohésif et grumeleux contenant 30 à 60 % d'humidité, voire plus. Sécher un grumeau de l'extérieur prend beaucoup de temps, et les grumeaux collent entre eux et encrassent les sécheurs à air classiques. Un sécheur flash rotatif résout ce problème en réduisant le gâteau en fines particules dès qu'il rencontre l'air chaud. La surface exposée au gaz augmente de plusieurs ordres de grandeur : l'humidité de surface s'évapore instantanément et la poudre sèche repart aussitôt, avec très peu de temps pour subir un dommage thermique.

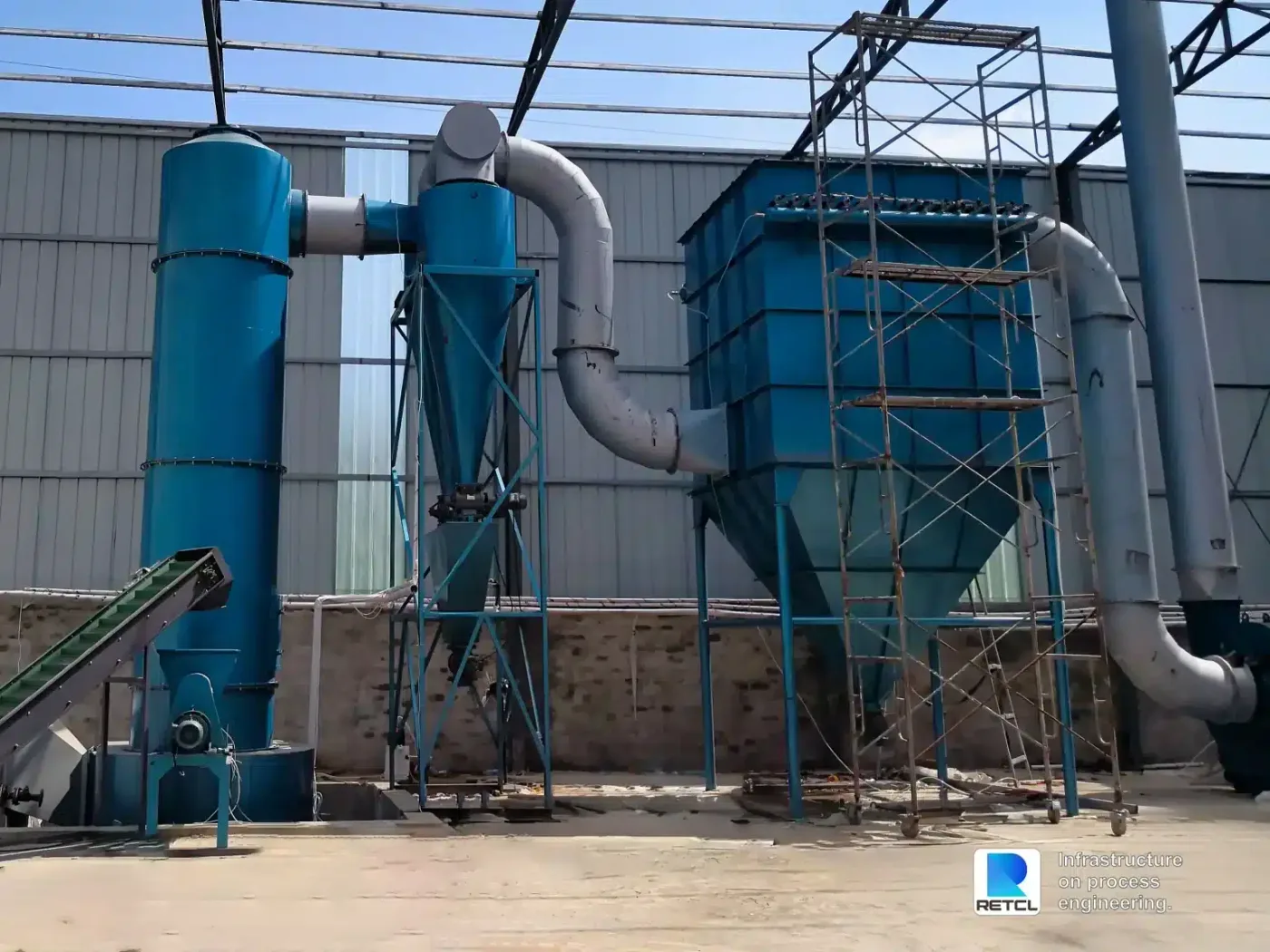

Principe de fonctionnement
- 1.Alimentation. Le gâteau humide ou la pâte est amené par une vis d'alimentation dans la partie basse de la chambre de séchage. Les solides meubles ou granulaires peuvent être alimentés de la même façon.
- 2.Entrée d'air chaud. L'air chauffé entre tangentiellement par le bas, ce qui crée un écoulement tourbillonnaire ascendant dans la chambre.
- 3.Dispersion par le rotor. Un rotor situé au fond de la chambre tourne à grande vitesse et cisaille le gâteau en petites particules. Le tourbillon les maintient en suspension dans le flux d'air.
- 4.Séchage. L'humidité de surface s'évapore rapidement. Les particules plus humides et plus lourdes restent dans la zone basse de la chambre, où elles continuent d'être fragmentées et séchées. Les particules suffisamment sèches s'allègent et montent.
- 5.Classification. Dans une conception spin flash typique, une bague de classification en haut de la chambre retient les particules trop grosses ou encore humides, de sorte que seules les particules assez petites et assez sèches passent.
- 6.Collecte. La poudre sèche quitte la chambre avec l'air et est séparée dans un cyclone et un filtre à manches. Les gaz d'échappement passent ensuite par le ventilateur.
L'effet de température humide protège le produit tant qu'il contient de l'humidité, et le temps de séjour ne se compte qu'en secondes, ce qui explique que le séchage flash convienne à de nombreuses matières thermosensibles. Pour une introduction plus générale, consultez notre guide du sécheur flash.
Les caractéristiques techniques qui comptent
| Caractéristique | Rôle | Pourquoi vous renseigner |
|---|---|---|
| Rotor et agitation | Cisaille le gâteau humide en fines particules et maintient la zone basse fluidisée | Détermine si les produits cohésifs et pâteux se dispersent ou s'encrassent |
| Air chaud tourbillonnaire | Crée un écoulement rotatif qui met les particules en suspension et allonge leur trajet | Influe sur l'uniformité du séchage et le temps de séjour |
| Bague de classification | Retient les particules trop grosses ou humides jusqu'à ce qu'elles soient sèches (conception spin flash typique) | Contrôle l'humidité finale et la granulométrie maximale |
| Broyage intégré | Fragmente les grumeaux pendant le séchage, de sorte qu'aucun broyeur séparé n'est nécessaire pour de nombreuses matières | Supprime une étape en aval et économise de la surface au sol |
| Température de l'air | 140 à 220 °C en standard ; moins de 140 °C pour les matières thermosensibles (données produit XSG) | Fixe la vitesse de séchage et la température du produit |
| Temps de séjour | Quelques secondes | Limite l'exposition à la chaleur |
| Encombrement compact | Unité verticale unique | Économise de la place par rapport au séchage sur plateaux ou sur bande |
Gamme XSG de SINOTHERMO
Le sécheur spin flash de SINOTHERMO est la série XSG. Spécifications issues des données produit :
| Modèle | Diamètre du cylindre (mm) | Puissance de l'unité principale (kW) | Débit d'air de process (m³/h) | Capacité d'évaporation (kg/h) |
|---|---|---|---|---|
| XSG-200 | 200 | 5–9 | 300–800 | 10–20 |
| XSG-300 | 300 | 8–15 | 600–1,500 | 20–50 |
| XSG-400 | 400 | 10–17.5 | 1,250–2,500 | 25–70 |
| XSG-500 | 500 | 12–24 | 1,500–4,000 | 30–100 |
| XSG-600 | 600 | 20–29 | 2,500–5,000 | 40–200 |
| XSG-800 | 800 | 24–35 | 3,000–8,000 | 60–600 |
| XSG-1000 | 1,000 | 40–62 | 5,000–12,500 | 100–1,000 |
| XSG-1200 | 1,200 | 50–89 | 10,000–20,000 | 150–1,300 |
| XSG-1400 | 1,400 | 60–105 | 14,000–27,000 | 200–1,600 |
| XSG-1600 | 1,600 | 70–135 | 18,700–36,000 | 250–2,000 |
| XSG-1800 | 1,800 | 100–180 | 30,000–40,000 | 300–2,500 |
| XSG-2000 | 2,000 | 150–200 | 35,000–45,000 | 400–3,000 |
La capacité d'évaporation dépend de la matière, de l'humidité d'alimentation et des températures d'entrée et de sortie. Utilisez le tableau comme repère d'échelle et confirmez le modèle par un essai sur votre propre gâteau.
Quelles matières conviennent à un sécheur flash rotatif ?
Bien adaptés : gâteaux de filtre-presse, gâteaux de centrifugeuse, pâtes et boues épaisses pouvant être alimentées par vis ; produits chimiques fins et pigments ; amidons ; matières premières minérales et céramiques ; ingrédients alimentaires tels que les gâteaux de protéines. Consultez nos notes d'application sur les produits alimentés dans un sécheur spin flash et sur le séchage de la protéine de riz en sécheur flash.
Peu adaptés :
- Les liquides pompables. Utilisez un atomiseur. Voir sécheurs flash et atomiseurs.
- Les matières à forte humidité liée. Le séchage flash élimine rapidement l'humidité de surface ; les matières qui retiennent l'eau à l'intérieur des particules peuvent exiger un temps de séjour plus long et un autre type de sécheur.
- Les solides fortement thermoplastiques ou fusibles. Ils peuvent se coller sur le rotor ou sur la paroi de la chambre.
- Les matières qui doivent conserver leur forme. Le rotor brise les particules.
Si vous hésitez entre les grandes familles de sécheurs, lisez sécheurs de poudres : types, sélection et ce qui décide réellement du choix.
Sécheur flash rotatif et autres sécheurs flash
Spin flash et flash pneumatique. Un sécheur flash pneumatique transporte une matière meuble et non visqueuse dans une gaine d'air chaud et la sèche en un seul passage. Il traite bien les solides meubles, mais pas les gâteaux collants. Le spin flash ajoute le rotor et la chambre à tourbillon, qui lui permettent de traiter des alimentations pâteuses. Pour une comparaison propre à l'amidon, voir sécheur flash et sécheur spin flash pour l'amidon.
Spin flash et sécheur à lit fluidisé. Un lit fluidisé garde la matière plusieurs minutes dans le sécheur et convient aux solides granulaires qui s'écoulent librement. Un sécheur flash la garde quelques secondes et convient aux gâteaux et aux poudres fines.
Spin flash et sécheur rotatif à tambour. Un sécheur à tambour a un long temps de séjour et traite de grands volumes de matière grossière. Un sécheur flash est plus compact et plus doux pour les fines thermosensibles. Voir le guide du sécheur rotatif à tambour.
Comment dimensionner un sécheur flash rotatif
Le dimensionnement part de l'eau à éliminer, pas du poids de poudre. Déterminez le débit d'alimentation, l'humidité d'alimentation et l'humidité cible du produit : la différence donne la charge d'évaporation en kilogrammes d'eau par heure. Rapprochez ensuite cette charge de la plage d'évaporation d'un modèle XSG, en gardant à l'esprit que chaque modèle couvre une plage et non une valeur unique, car le résultat dépend de la matière et des températures.
Exemple : vous voulez 100 kg/h de poudre finie à 5 % d'humidité à partir d'un gâteau de filtration à 50 % d'humidité (base humide). La poudre contient 95 kg de matière sèche et 5 kg d'eau. L'alimentation en gâteau est de 190 kg/h et transporte 95 kg d'eau : la charge d'évaporation est donc de 95 − 5 = 90 kg/h. Dans le tableau XSG, cela oriente vers la plage XSG-500 ou XSG-600, sous réserve d'un essai sur le gâteau réel. Pour la méthode complète, y compris la chaleur et le débit d'air, voir le dimensionnement d'un atomiseur, qui repose sur la même approche fondée sur l'évaporation.
Trois facteurs peuvent vous faire monter ou descendre d'un modèle : la cohésion du gâteau (les gâteaux collants demandent plus de puissance de rotor et parfois un recyclage de produit sec dans l'alimentation), l'humidité finale souhaitée (des cibles plus basses demandent plus d'air ou une température plus élevée) et la granulométrie voulue (un produit plus fin demande un autre réglage du classificateur).
Erreurs courantes à éviter
- Alimenter un gâteau trop humide ou trop collant sans essai. Un gâteau très humide peut faire voûte dans l'alimentateur ou coller au rotor. Un essai montre quelle humidité d'alimentation l'unité tolère et s'il faut remélanger du produit sec.
- Choisir uniquement selon la capacité d'évaporation. Le débit d'air, la puissance du rotor et le réglage du classificateur décident si une alimentation cohésive se disperse bien.
- Régler une température d'air trop élevée pour le produit. Tant qu'il est humide, le produit reste plus frais que l'air, mais une fois sec il peut chauffer vite. Contrôlez la température de sortie, pas seulement celle d'entrée.
- Négliger le dépoussiérage. Le séchage flash produit une poudre fine. Spécifiez le cyclone et le filtre à manches en fonction de votre granulométrie, et pensez à la protection contre les explosions pour les poussières combustibles.
- Faire l'impasse sur l'essai. Les gâteaux se comportent différemment. Un essai pilote sur votre propre gâteau de filtration montre le comportement à l'alimentation, l'humidité finale et la granulométrie. Notre laboratoire d'essais réalise des essais payants sur la matière des clients.
Conclusion
Un sécheur flash rotatif est la réponse compacte pour sécher en quelques secondes des gâteaux humides et des pâtes en poudre fine. Les points à vérifier sont la conception du rotor et de la chambre, la température et le débit d'air, le réglage du classificateur et la capacité d'évaporation du modèle. Confirmez votre choix par un essai sur votre propre matière.
Étape suivante : demandez un essai pilote avec votre gâteau de filtration ou votre pâte. L'essai pilote est un service payant, et le rapport vous donne l'humidité finale, la granulométrie et les paramètres de fonctionnement pour dimensionner une unité de production.
FAQ
Qu'est-ce qu'un sécheur flash rotatif ?
Un sécheur flash rotatif, aussi appelé sécheur spin flash, est un sécheur vertical dans lequel l'air chaud tourbillonne dans une chambre pendant qu'un rotor désagrège le gâteau humide en fines particules. L'humidité s'évapore en quelques secondes et la poudre sèche est entraînée par l'air.
Comment fonctionne un sécheur flash ?
La matière humide est introduite dans un flux d'air chaud, dispersée en petites particules et séchée en quelques secondes. Les particules plus lourdes et plus humides restent dans la chambre pour un séchage complémentaire ; les particules sèches passent un classificateur et sont collectées dans un cyclone et un filtre à manches.
Quelles sont les principales caractéristiques techniques d'un sécheur flash rotatif ?
Un rotor pour disperser le gâteau, de l'air chaud tourbillonnaire, une bague de classification, un broyage intégré, un temps de séjour de l'ordre de la seconde et un encombrement vertical compact. La série XSG de SINOTHERMO fonctionne à 140–220 °C en standard et à moins de 140 °C pour les matières thermosensibles.
Quelle est la capacité d'un sécheur spin flash SINOTHERMO ?
La série XSG va du XSG-200, à 10–20 kg/h d'évaporation, au XSG-2000, à 400–3 000 kg/h. La capacité réelle dépend de l'humidité d'alimentation, de la matière et des températures.
Quelles matières un sécheur flash rotatif peut-il sécher ?
Gâteaux de filtration, pâtes, boues épaisses et solides meubles, notamment produits chimiques, pigments, amidons, minéraux et ingrédients alimentaires. Il ne convient pas aux liquides pompables, aux solides fortement thermoplastiques ni aux matières qui doivent conserver la forme de leurs particules.
Un sécheur flash convient-il aux matières thermosensibles ?
Souvent oui. Le temps de séjour ne dure que quelques secondes et le produit reste plus frais que l'air tant qu'il est humide. L'unité SINOTHERMO peut fonctionner à moins de 140 °C pour les matières thermosensibles, mais il faut confirmer le résultat par un essai.
Comment savoir si mon gâteau peut être séché en flash ?
Testez-le. Un essai pilote sur votre propre matière montre comment elle s'alimente, quelle humidité vous atteignez et quelle granulométrie vous obtenez. L'essai pilote est un service payant, que vous pouvez demander via notre page de contact.
