密閉循環式スプレードライヤー：溶剤系原料を爆発リスクなしで乾燥

密閉循環式スプレードライヤーは、熱風を大気に排出する代わりに、不活性ガス（通常は窒素）を乾燥室に循環させます。ガスにほとんど酸素が含まれないため、可燃性の有機溶剤を含む原料や酸素に敏感な有効成分を乾燥でき、ループが密閉されているため、蒸発した溶剤を放出せずに凝縮して回収できます。

原料が水系の溶液であれば、必要ありません。従来の開放サイクル式スプレードライヤーのほうが安価でシンプルで、実績も豊富です。密閉ループ方式が意味を持つのは限られたケースです。噴霧する液体にエタノール、アセトン、イソプロパノールなどの有機溶剤が含まれる場合、粉体が熱風に触れて酸化する場合、あるいは環境規制により溶剤を排出できない場合です。このガイドでは、ループの仕組み、適する場面、購入前に確認すべきことを解説します。

背景：なぜ開放サイクル乾燥は溶剤では成り立たなくなるのか

開放サイクル式スプレードライヤーでは、周囲の空気を加熱して乾燥室に通し、蒸発した水分を取り込んでフィルターと排気ファンから排出します。水であればこれで問題ありません。蒸発する液体が可燃性溶剤になると危険になります。排気流が空気と溶剤蒸気の混合気になるからです。この混合気が爆発下限界と上限界の間にあり、静電気放電や高温面などの着火源に触れる箇所では、火災や爆発の危険があります。

その危険を取り除く方法は二つあります。蒸気濃度を管理する方法は、バッチ全体にわたって保証するのが困難です。もう一つは酸素を除去する方法で、溶剤濃度にかかわらず着火が不可能になります。密閉ループ方式は後者を選びます。

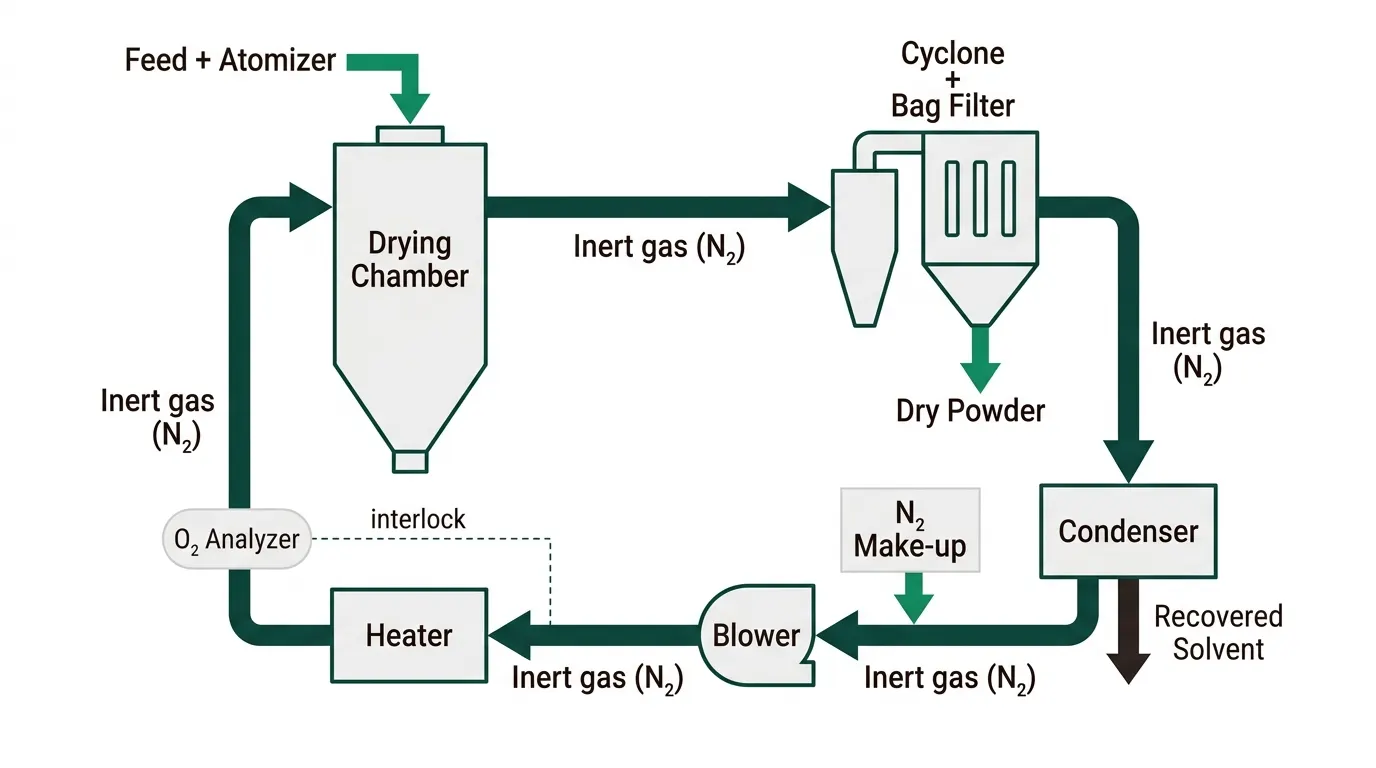

密閉循環式スプレードライヤーの仕組み

基本の流れは通常のスプレードライヤーと同じです。原料を噴霧し、液滴を熱ガスに接触させ、蒸発させ、粉体を分離します。変わるのはガスを取り巻くすべてです。

1. 1.不活性ガスの供給 — システムは酸素濃度が設定限界を下回るまで窒素でパージされます。通常は、ヒーターと供給ポンプにインターロックされた酸素分析計で監視します。正確な限界値は溶剤と安全基準によって異なるため、見積書の数値は、ご自身のリスクアセスメントで確認すべきものとして扱ってください。
2. 2.加熱と乾燥 — 循環するガスは加熱されて乾燥室に入り、噴霧された原料と接触します。溶剤と水分がガス中に蒸発します。
3. 3.粉体の分離 — サイクロンと、必要に応じてバグフィルターが乾燥粉体を分離します。溶剤蒸気を含んだガスは粉体捕集段を離れます。
4. 4.凝縮と溶剤回収 — ガスは凝縮器を通り、溶剤が露点以下に冷却されて液体として回収されます。溶剤を除去したガスは再加熱され、乾燥室に戻されます。
5. 5.補給と圧力制御 — 損失分は少量の新しい窒素で補われ、空気が漏れ込まないようループはわずかな正圧に保たれます。

SINOTHERMOのGXP-密閉循環スプレー乾燥機はこの原理に基づいています。密閉された不活性ガスループ、原料からの溶剤回収、嫌気性の防爆設計です。入口ガス温度100〜300 °Cの範囲で水分3〜8パーセントの粉体を得られ、従来のスプレードライと同等の性能です。

密閉循環式スプレードライヤーが追加コストに見合うのはどんなときか

密閉ループ方式は、同じ蒸発能力の開放サイクル機より高価です。凝縮器、窒素供給、酸素分析計、気密チャンバー、より複雑な制御システムが必要です。次のいずれかに該当する場合にのみ選んでください。

溶剤系の原料。樹脂溶液、コーティングポリマー、溶剤キャリアで調製した顔料懸濁液、多くの特殊化学品中間体は有機溶剤に溶解または分散しています。空気で噴霧することはできません。

酸素に敏感な製品。液体が水系でも、乾燥温度で酸化する有効成分があります。一部の化粧品有効成分、バイオ由来材料、ファインケミカルは、酸素の存在下で活性を失ったり変色したりします。不活性ループがこれらを保護します。

医薬中間体。スプレードライは非晶質固体分散体の製造に広く使われ、通常は有機溶剤混合液で調製されます。この種の製品を開発している場合は、プロセスの背景について医薬品スプレードライの概要をご覧ください。

溶剤の価値またはコンプライアンス。溶剤が高価な場合、または排出すると排出基準に違反する場合、回収によって設備費の一部が賄われ、コンプライアンス上の問題も解消されます。

電池・先端材料。一部の前駆体や電極スラリーは有機溶剤を使用し、水分や酸素に敏感です。電池材料向け不活性ガス乾燥の記事でより広い全体像を、真空ロータリー乾燥での溶剤回収の記事で、材料が噴霧可能な液体ではなくペーストの場合の代替手段を紹介しています。

密閉ループと開放サイクルの比較

運転コストの点は見落とされがちです。密閉ループは溶剤を凝縮するためにガスを冷却し、その後再加熱するため、エネルギーバランスは開放サイクルと異なり、冷却負荷は溶剤と蒸発速度によって決まります。サプライヤーには、ヒーター容量だけでなく、窒素消費量、冷却水またはチラーの負荷、加熱電力を含むユーティリティシートを求めてください。

見積を依頼する前に明確にしておくこと

設備サプライヤーは、材料を知って初めて密閉ループシステムの容量を設計できます。まず次の項目を整理してください。

溶剤系。すべての溶剤と原料中のおおよその比率を挙げてください。沸点、引火点、水との混和性はいずれも凝縮器の設計とガス温度に影響します。

固形分と粘度。これらは噴霧器の選択と達成可能な処理量を決めます。希薄で低粘度の原料はノズルで噴霧できます。粘度が高い、または固形分が多い原料には別の噴霧器が必要になる場合があります。噴霧器のトレードオフについては、スプレードライヤーの噴霧方式のガイドをご覧ください。

製品の熱的限界。最大製品温度、非晶質製品の場合はガラス転移温度、分解温度が入口と出口の限界を決めます。

目標とする粉体特性。粒子径、嵩密度、残留溶剤の上限、残留水分。特に残留溶剤は規制上の仕様となることがあり、スプレードライヤーの後に二次乾燥が必要になることが少なくありません。

処理能力。処理したい供給量をリットルまたはキログラム毎時で示してください。蒸発能力は溶剤によって異なります。潜熱の小さい溶剤は、投入熱量あたり水より速く蒸発するため、水系の能力値をそのまま流用することはできません。

設置場所と安全条件。危険区域の区分、利用可能な窒素供給、冷却ユーティリティ、市場に適用される規格。

避けるべきよくある誤り

水系の原料に密閉ループ機を購入すること。溶剤も酸素への敏感さもなければ、追加の複雑さは何の利益ももたらしません。YPG-加圧式スプレードライヤーやLPG遠心式スプレードライヤーのような標準システムを使ってください。

「防爆」を単一の機能とみなすこと。爆発防護はシステム全体の性質です。酸素管理、着火源管理、粉体取扱部品の接地、放散または抑制設計、区域区分に依存します。サプライヤーがどれを含み、どれがお客様の責任として残るのかを確認してください。

乾燥機の後の粉体取扱いを軽視すること。窒素下でチャンバーを出た粉体にも残留溶剤が含まれている可能性があります。捕集容器、移送ライン、包装には、乾燥機本体と同じ注意が必要です。

試験を省くこと。溶剤系原料は水系原料とは挙動が異なります。液滴の乾燥速度、皮膜形成、粒子形態がすべて変わります。ご自身の材料での試験により、資本を投じる前に残留溶剤データ、粉体特性、スケールアップのパラメーターが得られます。当社のテストラボはこの目的で有償のパイロット試験を行っており、受け取るレポートは仕様書と安全に関する資料の両方を裏づけます。

シールを過小評価すること。空気の漏れがあると酸素濃度が上がり、インターロックが作動します。シール設計、酸素の監視方法、停電時のシステムの挙動について確認してください。

判断のリスクを下げるには

機械ではなく原料から始めてください。溶剤、固形分、製品の限界を書き出します。次に、完全な溶剤回収が必要か、酸素排除のみか、その両方かを決めます。最後に試験します。お客様の材料でのパイロット運転により、入口・出口温度、粉体水分、残留溶剤の実測値が得られ、安全で経済的な実機設計はそれを土台に作られます。

溶剤で湿った製品についてスプレードライと他の方法のどちらにするか迷っている場合は、溶剤回収付き真空乾燥との比較を読み、一般的な選定原則についてはスプレードライヤーガイドをご利用ください。

まとめ

密閉循環式スプレードライヤーは、原料が溶剤系または酸素に敏感で、粉体を乾燥した流動性のある安全に取り扱える状態で得る必要がある場合の適切な手段です。高い設備コストと引き換えに、安全な運転と溶剤回収を得ます。まず溶剤系と製品の限界を定義し、ユーティリティと安全要件を確認し、実機全体を仕様化する前に実サンプルで検証してください。

次のステップ：パイロットテストを依頼する。お客様ご自身の原料で試験を行い、当社のエンジニアが結果に基づいてループ構成を提案します。パイロットテストは有償サービスです。

よくあるご質問

密閉循環式スプレードライヤーと標準的なスプレードライヤーの違いは何ですか？

標準的なスプレードライヤーは周囲の空気を加熱し、乾燥室に一度通して排出します。密閉循環式は窒素などの不活性ガスを密閉回路内で再循環させるため、酸素が除去され、蒸発した溶剤を凝縮して回収できます。

密閉循環式スプレードライヤーはエタノールやアセトンなどの可燃性溶剤を扱えますか？

はい、それが主な目的です。分析計とインターロックで酸素濃度を設定限界以下に保つことで、燃焼に必要な酸素が取り除かれます。正確な限界値と安全設計は、お使いの溶剤と現地の規格に照らして確認してください。

密閉循環式スプレードライヤーは溶剤を回収しますか？

はい。粉体捕集器を出たガスは凝縮器を通り、溶剤が液体に冷却されて回収されます。浄化されたガスは再加熱されて乾燥室に戻ります。回収率は溶剤と凝縮器の設計によって異なります。

密閉循環式スプレードライヤーの入口温度はどのくらいですか？

SINOTHERMOの密閉循環式スプレードライヤーは入口ガス温度100〜300 °Cの範囲で運転し、水分3〜8パーセントの粉体を生成します。実際に使用する温度は、溶剤と製品の熱的限界によって決まります。

密閉循環式スプレードライヤーは開放サイクル式より運転コストが高いですか？

通常はそうです。窒素の補給、凝縮器の冷却、循環ガスの再加熱の費用がかかります。回収した溶剤に価値がある場合や、回収によって排出基準を満たせる場合は、その一部を相殺できます。

水系の原料に密閉循環式スプレードライヤーは必要ですか？

通常は不要です。原料が水系で製品が酸素に敏感でなければ、開放サイクル式のほうがシンプルで安価です。密閉ループは、溶剤含有、酸素への敏感さ、排出規制によって正当化されます。

自分のプロジェクトに適したサイズはどのように判断しますか？

溶剤系、固形分、供給量、製品の限界をお知らせください。ご自身の材料でのパイロット試験により、生産機の容量設計に必要な実測データが得られます。パイロットテストは有償サービスで、お問い合わせページからご依頼いただけます。
